车载道路试验测量标定诊断工具集
作者: 点击:4669
德国RA Consulting GmbH成立于1989年,成立20多年以来致力于开发与提供高品质的汽车软件解决方案。众多国际知名汽车厂商及其供应商的设计研发部门使用RA®汽车软件产品对ECU进行诊断、测量和标定工作。 已在全球广泛应用的RA®产品,如:DiagRA® MCD工具集和Silver Scan-Tool®现已作为标配工具应用于各个整车制造厂及供应商的ECU研发过程中。广州智维作为RA中国的合作伙伴,将为您提供高性价比的恰当的解决方案。

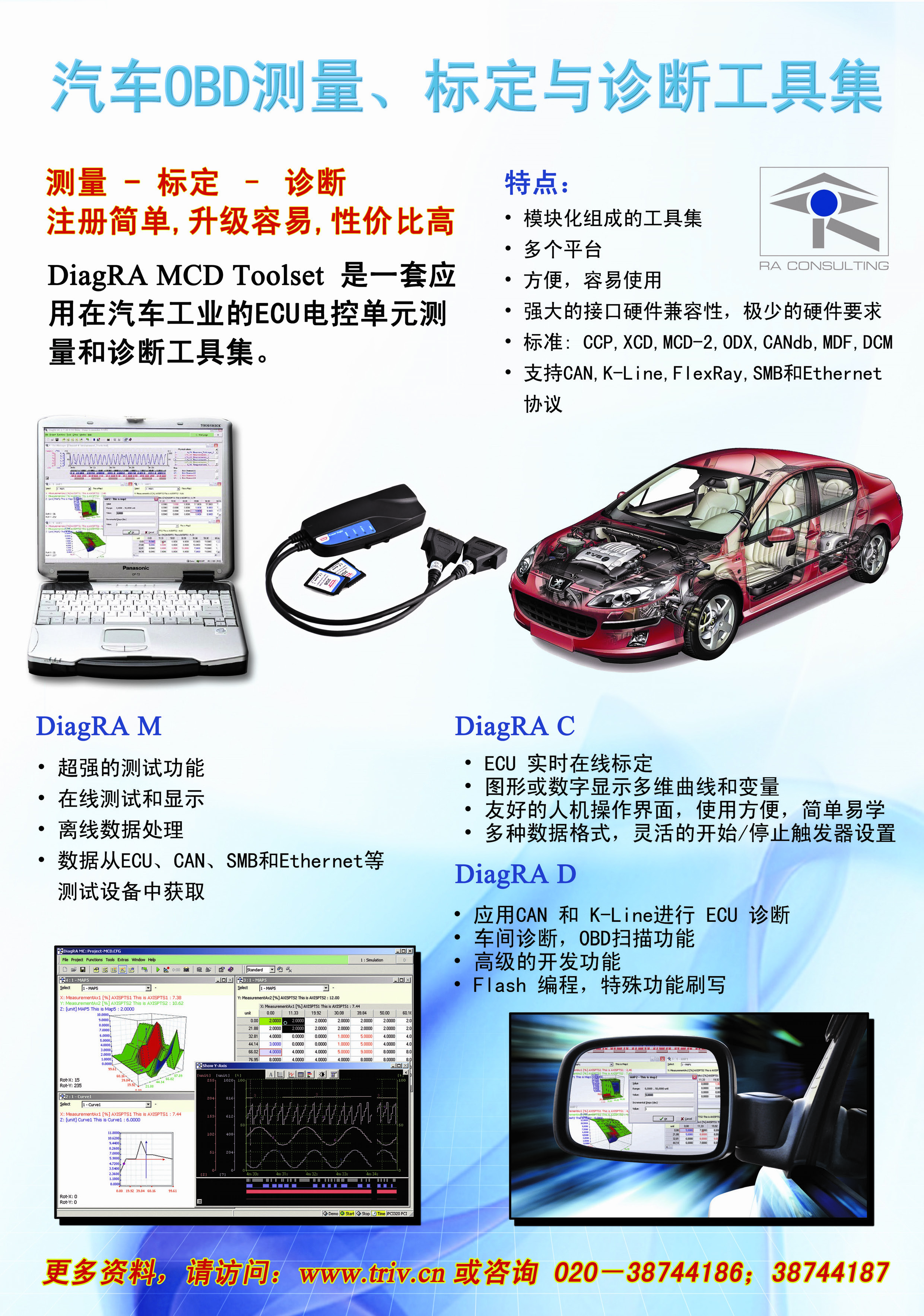

DiagRA® MCD工具集是一种应用和诊断工具,用于与汽车控制器相关的工作。它是由三种应用选项 DiagRA® M,DiagRA® C 和 DiagRA® D 组成的工具集。对用户而言,最主要的优势在于对接口硬件使用同一个设备驱动,共同使用相同的A2L或DBC文件做协议和解析。所获取的数据可以跨工具平台使用,可以用DiagRA® M生成图形,用于比较诊断测量值,并同时用DiagRA® C。
诊断工具DiagRA® D
DiagRA® D 是 DiagRA® MCD工具集 的诊断选项,它用于读取由车辆控制器提供的诊断数据。它提供以下三种主要功能:扫描工具;车间测试仪;给开发人员使用的扩展功能。已有13000多注册用户认可此工具的功能。

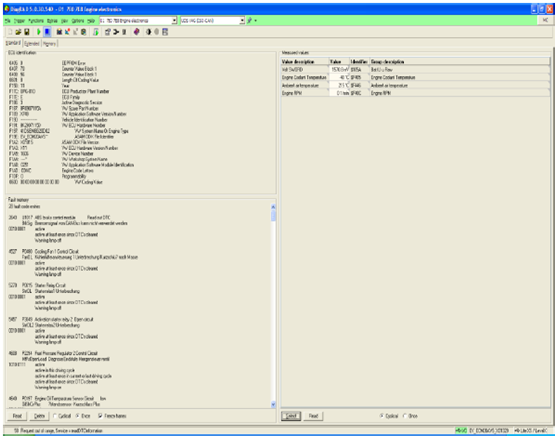

![](file:///C:/Users/GZZW/AppData/Local/YNote/data/qq44B732DAB727A5EAD8B1B2A643199A22/1ca3ccbaed0c4499b6ef79befc1fc612/diagra%252520d.png)
功能:
• 符合SAE J1979, SAE J1939 和 ISO27145的OBDII/EOBD/HD-OBD/WWH-OBD 的扫描工具,车间测试仪功能和对于开发者的扩展功能;
• 支持K-Line,CAN和FlexRay;
• 支持所有常见的诊断协议,包括UDS;
• 存储和记录数据功能;
• 可选用刷写插件,用于通过KWP200(K-Line, CAN TP2.0 und ISO-CAN), UDS (ISO-CAN) 和 UDS (FlexRay)进行程序刷写;
• 驾驶引导功能:帮助驾驶员行驶自定义和标准驾驶曲线(例如:FTP75,ECE,MVEGA 或者 MVEGH);
• 可以通过DDE接口,ASAP-3接口和基于ASAM HIL-API的WebServices功能(需选用WebServices插件)进行远程控制;
• 发送与接收CAN信息;
• 插件DiagRA®-Script:用于运行自定义的脚本文件,通过其使用的脚本语言可以使用诊断服务,用户输入或输出和启动DiagRA其他功能,例如:Flash编程;
• 插件DiagRA®-Offline:可以将DiagRA® D或数据记录仪的记录文件转换为DiagRA®-D-XML文件;
• 通过D/A-转换模块 RAdio 进行数据输出。
优势:
• 清晰地控制器诊断;
• 无需昂贵的特殊硬件与控制器连接;
• 简单直观的操作;
• 上下文帮助;
• 与 DiagRA® M 和 DiagRA® C 交互使用可进行测量和标定。
可选的DiagRA D附加功能:
• 用于控制器刷写编程的DiagRA Flash-Plugin,购买此功能需得到所支持的OEM厂商的许可;
• 通过外部应用可以远程控制DiagRA D的DiagRA Web-Service;
• 定义和使用脚本,用于基于特殊RA®脚本语言的流程控制:DiagRA Script;
• 可以转换带有诊断数据的数据记录仪*.log文件,以及将DiagRA D的*.log文件转换为DiagRA D XML文件:DiagRA Offline。
测量工具DiagRA® M
DiagRA® M是DiagRA® MCD 工具集的测量选项。通过DiagRA® M,车辆的测量数据可以通过控制器和测量仪器实时获取并图形及数值化显示。数据获取方式可以是CAN,串行测量总线(SMB)和FlexRay™。

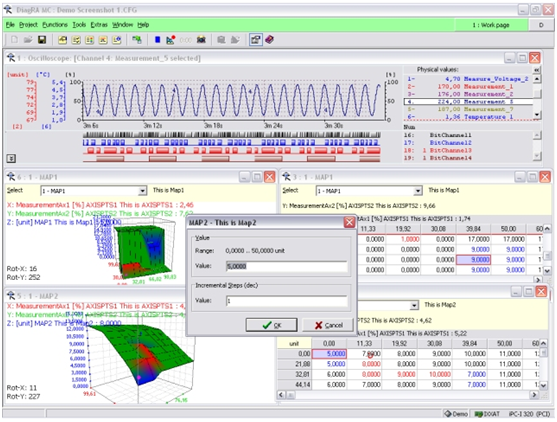

![](file:///C:/Users/GZZW/AppData/Local/YNote/data/qq44B732DAB727A5EAD8B1B2A643199A22/a19ca66a34f045dd9db119fbdc306060/diagra%252520m.png)
特点:
• 测量值采集;
• 支持基于CAN, SMB和FlexRay™的测量仪器;
• 图形及数值化显示测量数据;
• 可发送CAN信息;
• 通过使用ECU描述文件(A2L)采集来自ECU的测量值;
• 数据分析功能;
• 在线测量;
• 可以通过多种条件组合触发数据记录功能;
• 支持的标准:CANdb, MDF, MCD-2-MC, CCP, XCP。
优势:
• 可配置和存储用户界面;
• 最低的硬件要求;
• 操作清晰直观;
• 配置简单快速;
• 与DiagRA® D和DiagRA® C配合使用可进行诊断与标定。
标定工具DiagRA® C
DiagRA® C是DiagRA® MCD 工具集的标定选项,用于控制器参数的标定。对于低成本的CCP协议应用,DiagRA® C在功能与应用方面绝对是满足应用工程师和控制器开发者的要求。
![](file:///C:/Users/GZZW/AppData/Local/YNote/data/qq44B732DAB727A5EAD8B1B2A643199A22/61a9e0f2e1d141d09a4bc452a1e6a4f0/diagra%252520c.png)
特点:
• 移动式控制器标定工具
• 图形化及数值显示特征曲线和特征区域
• 基于人体工学设计的特征区域编辑器
• 错误路径管理中构建参数调整编辑器
• 对标定数据列表、对比以及合并
• 在线标定
• 支持的标准:CCP, MCD-2, DCM
优势:
• 强大的标定工具
• 灵活、可修改和可存储的用户界面
• 最低的硬件要求
• 最短的软件熟悉时间,直观的快捷键操作
• 与DiagRA M和DiagRA D配合使用可进行测量与诊断
配套硬件接口-Kvaser Interfaces
车载网络开发与测试总线接口 专注汽车电子,车载网络、ECU开发与诊断测试,提供专业的开发工具、测试工具、以及自主研发各种车载控制器、记录仪等总线,LIN总线,MOST总线,车载总线网络系统,CAN网关,现场总线网关,协议网关,总线协议,数据记录仪等工具。 主要产品包括:Kvaser USBcan系列、Leaf单通道USBcan系列、PCIcan/PCIEcan系列、Memorator Datalogger系列、Blackbird WiFican无线系列、Ethercan等国外先进汽车总线网络测试工具硬件接口。
车载道路试验模拟数据采集CAN通讯模块
CAN_INDAM是一系列多通道数据采集模块,具有模拟电压、电流、温度、应变、频率及开关量等测量功能。每个通道都集成了信号调理功能,具有高达24位的信号A/D,通道间采用隔离设计,最高可达100Hz的采样率。
CAN_INDAM可满足如下应用场合需求:
◆工业应用中的各种分布式测量;
◆恶劣环境的高精度测量;
◆环境试验中的参数监测和记录;
◆原有数据采集系统的通道扩充;
适用的行业包括:
◆发动机及整车测试;
◆电力系统;
◆石油能源数据监测;
◆军工及科研应用;
◆铁路等运输系统测量;
◆通用的数据采集和测量领域;
采用CAN总线通信方式,最远距离可达1km。
可以通过线缆方便的进行级联,组成多通道数、多类型参数的复杂测试系统,模块间可通过螺钉进行固定,组合成一套紧固的系统。
CAN_INDAM产品特性:
◆坚固耐用、抗恶劣环境
◆24位AD采样精度
◆多种通信方式(CAN、RS-232、USB等)
◆灵活的固定方式
◆可组成>128通道的数采系统
◆体积小巧,适合携带(125mmx42mmx45mm)

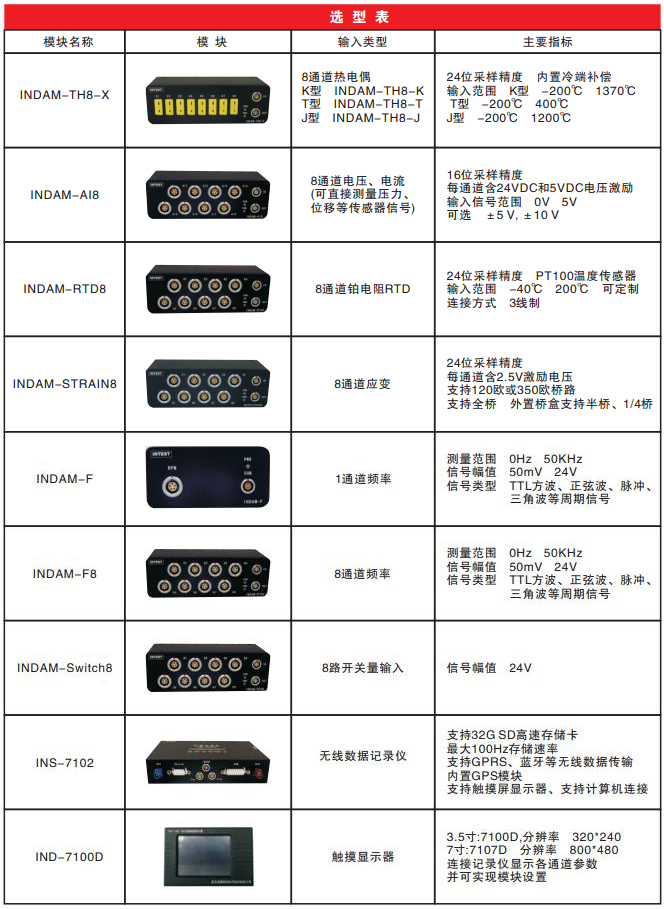

选型表
![](file:///C:/Users/GZZW/AppData/Local/YNote/data/qq44B732DAB727A5EAD8B1B2A643199A22/a85f26a6a5884622a7ec00759ac25928/013.jpeg)

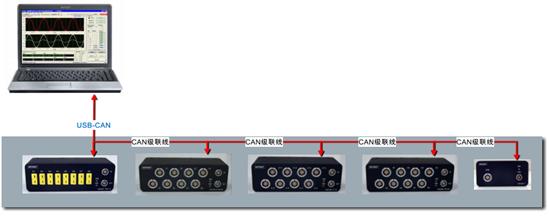

通过笔记本电脑及USBcan总线接口,将各个模块串连起来,实现分布式测量。
