2019-01-09

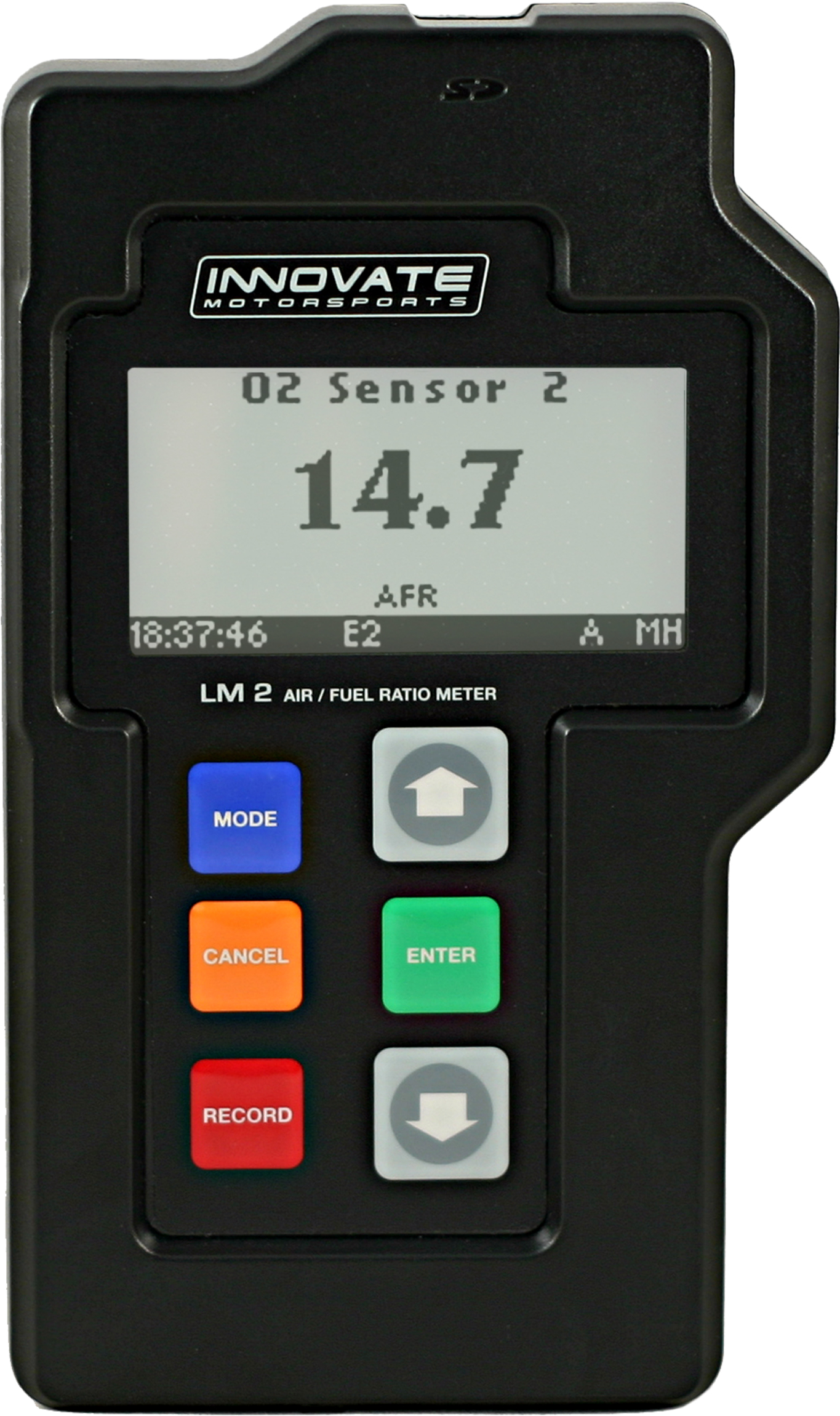

LM-2数字空燃比分析仪

作者:    点击:3192

LM-2整合了空燃比测试仪、32通道全功能数据记录仪和强大的软件,您只需极少的费用就能实现整个测试工作的功能


1.专有的“Direct Digital”宽带技术
2.有单通道或双通道空燃比(A/F)版本
3.OBD-II故障诊断扫描仪—可读取和清除诊断故障码并可记录多达16个通道的OBD-II或CAN数据
4.能将多达32通道的数据记录存储到SD内存卡(内置)中
5.宽频带O2兼容于各种燃料类型的使用
6.内置转速转换器(直接通过频率测得或附带可选电感夹)
5.4个差分式模拟量输入口和2个可配置的模拟量输出口
6.大尺寸、高对比度的图形液晶显示器
7.Innovate MTS系列输入输出
8.使用USB与电脑连接
9.可在仪器屏幕上或运用LogWorks软件显示回放已记录的数据

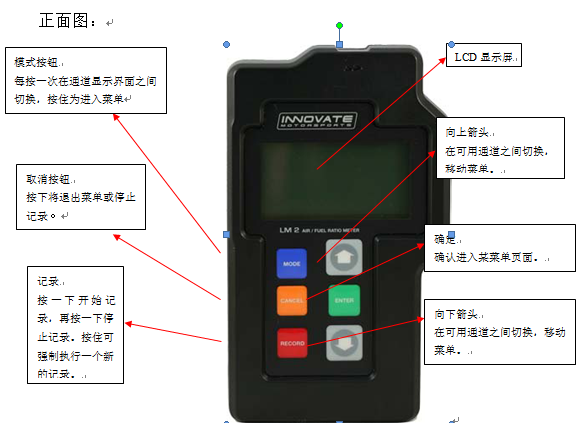

LM-2是单通道或双通道的宽带控制器,内置了OBD II扫描工具、转速输入、4个模拟输入、MTS串行I/O、SD卡储存以及每个带宽通道2个模拟输出。右面的图示将帮助你熟悉该设备。

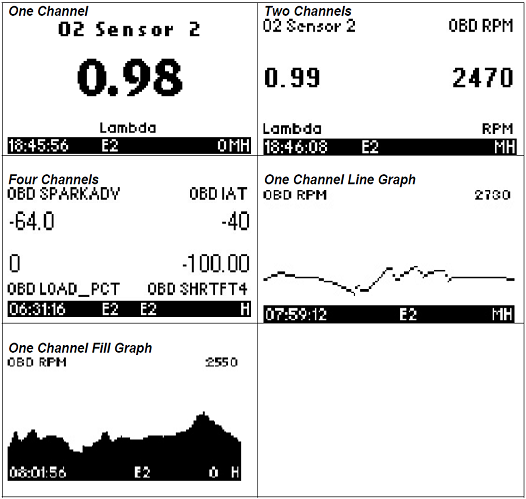

5种显示模式




21:35:17   当前时间可以自己设置
E9  氧传感器的状态
R  表示当前测量的是转速(RPM)
A   表示当前进行的是模拟信号的输入
O  表示当前进行的是OBD信号的采集
M  MTS系统在采集数据
H  MTS 的HEED模块在运作

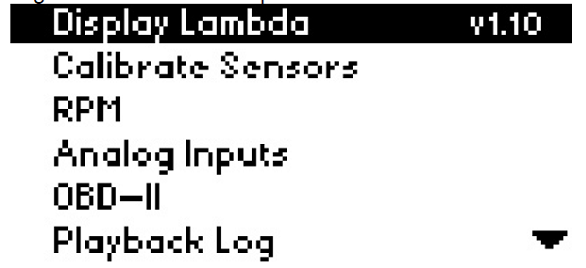

菜单导航:
“Enter”-确认
“Cancel”-返回上一级菜单
“Mode”-返回主屏幕
“Arrows”-调整选择或值
“Record”-无效



Display AFR or Lambda.- 出场设置是AFR。
Calibrate Sensors -已连接上Free Air Calibrate ALL O2传感器被校准。
RPM -使能/禁用RPM,设置RPM。
Analog Inputs -使能/禁用模拟输入,设置模拟输入。
OBD-II -设置通道数(0至16)、通道功能、获取/清除以公制/英制显示的DTC码、开始跟踪文件。
Playback Log
Reverse/Normal Display
Set Date/Time -设置当前日期和时间。

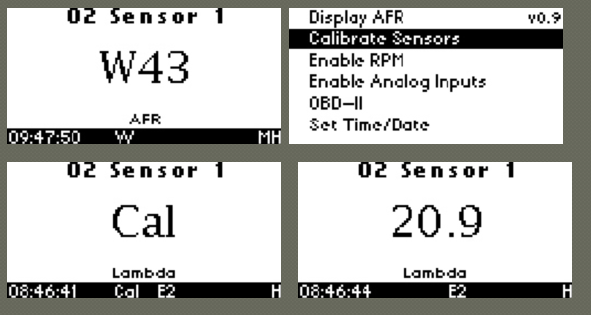

氧传感器的校准:
将氧传感器连接到LM-2上
给LM-2供电,12V电源取自车内的点烟器
氧传感器开始加热(工作温度)
进入菜单开始校准
自动校准,误差太大要重新校准

氧传感器的安装:
配备三元催化转化装置
安装在三元催化装置的前面,10点到2点方向。
没有三元催化转化装置
使用配件exhaust clamp ( 3728)
配备涡轮增压
安装于涡轮之后三元催化之前
备注:所有的车辆均可采用

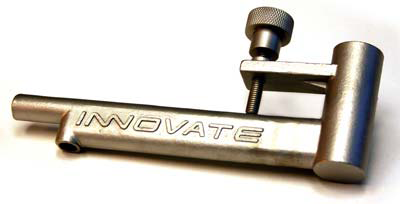

exhaust clamp

注意事项:
传感器不能安装在3点至9点位置,特别是6点方向。因为高浓度的废气会损害传感器。
使用无铅汽油,否则会使氧传感器中毒。
一定要先给传感器通电预热,因为高温的废气会毁坏传感器。
该传感器不能超过500度,否则要安装双倍长的bung或者Heat-Sink Bung extender (HBX-1).
OBD概述




OBD是英文On-Board Diagnostics的缩写,中文翻译为“车载自动诊断系统”。

当系统出现故障时,故障(MIL)灯或检查发动机(Check Engine)警告灯亮,同时、动力总成控制模块(PCM)将故障信息存入存储器,通过一定的程序可以将故障码从PCM中读出。根据故障码的提示,维修人员能迅速准确地确定故障的性质和部位。
LM-2可以通过OBD接口直接从汽车ECU上读取数据(包括故障码,各个传感器的输出电压或者电流),并把数据存储在SD卡上面。
通过读卡器,可以在个人电脑上用我们提供的软件回放这些数据,并且进行分析。
OBD手选通道

长按MODE进入菜单,选择OBD,按ENTER
选择Configure OBD,按ENTER.
选择OBD的标准,按ENTER。
进入通道选择,按ENTER
为各个通道选择测量参数。
再按ENTER进行下一个通道
的设置。所有通道设置完毕,
返回主菜单。
LM-2读取故障码

长按MODE键,进入主菜单。
选择OBD,按ENTER键
选择Get DTC’s”.屏幕显示一列故障码
选择相应的故障码,按ENTER键进行查询。
再按ENTER键返回故障码列表
按Mode 或者 Cancel退出

LM-2清除故障码
长按MODE键,进入主菜单
选择OBD,按ENTER键
选择Clear DTC Codes,按ENTER键
OBD软件选择通道
用USB线将LM-2连接到电脑主机上
给LM-2供电
运行软件Start->Programs->LogWorks3->LM Programmer
进行设置,最后按‘Program’发送设置给LM-2
通过LM Programmer读取和清除故障码
通过OBD II connector把LM-2连接到车上
通过USB把LM-2与电脑连接
给LM-2供电
启动软件from Start->Programs>LogWorks3->LM Programmer,出现对话框如图所示
点击“Trouble Codes”,读取故障码
点击Clear and Refresh按钮可以清楚故障码。
模拟信号RPM
RPM的输入:
(1)转速信号的获得
    点火线圈   喷油器   曲轴位置   ECU
(2)Enable/Disable RPM
    通过Enabling the RPM channel 可以将转速显示在  LM-2上,并且存储在SD卡上。
   长按MODE键进入主菜单→选择RPM,按ENTER键→选择Enable RPM,按ENTER键。

(3)Configure RPM
    长按MODE键,进入主菜单→选择RPM,按ENTER键→选择Configure RPM,按ENTER键→选择信号来源            (0 Analog Cable,1 Inductive Clamp) ,按ENTER键→选择Polarity(极性:Rising Falling) 按ENTER键→选择转速范围RPM range(10230 RPM or 20460 RPM),按ENTER键→选择脉冲Pulses per Rotation,按ENTER,     返回主菜单。

模拟信号输入



LM-2有4路模拟线号输入,以弥补OBD103个信号的不足。可以测量0—5V的传感器。正接线与传感器的信号线相连接,副负接线接地或者搭铁。
Enable Analog Inputs
  长按MODE键,进入主菜单→选择Analog Inputs,按ENTER键→选择Enable Analog Inputs,按ENTER键。

Configure Analog Inputs
  长按MODE键,进入主菜单→选择Analog Inputs,按ENTER键→选择Configure Analog Inputs,按ENTER键→为四个模拟输入通道选择显示参数(0 电压  1 百分比),
   按ENTER键,依次选择→返回主菜单

模拟信号输出

编辑模拟信号输出
   用USB把LM-2与电脑相连→给LM-2供电→启动软件→点击Analog output
  →设置完毕点击Program,将
  设置传递给LM-2



操作软件部分


软件的安装
   按照提示,安装很方便
软件的升级
   用USB将LM-2与电脑相连→给LM-2供电→Start->Programs->LogWorks3->LM Programmer →按照对话框提示操作即可
读取SD卡的数据
   从LM-2中取出SD卡,插入到读卡器中→运行软件Start->Programs->LogWorks3->LogWorks3 →点击File->Import/Download->Import LM-2 Log →选择要打开的文件
