2019-04-25

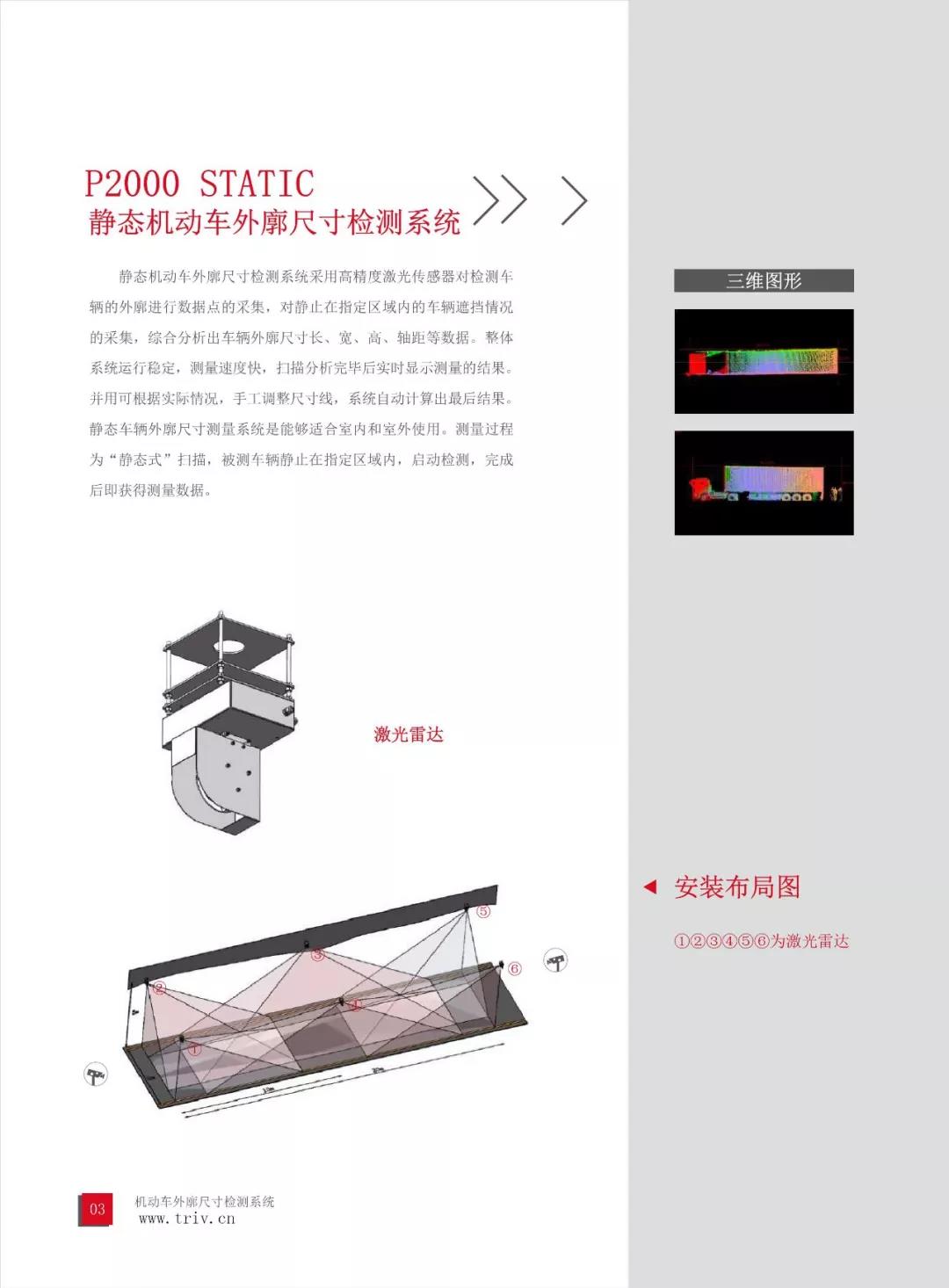

p2000机动车外廓尺寸检测系统
作者：admin 点击：3902
静态机动车外廓尺寸检测系统采用高精度激光传感器对检测车辆的外廓进行数据点的采集，对静止在指定区域内的车辆遮挡情况的采集，综合分析出车辆外廓尺寸长、宽、高、轴距等数据。整体系统运行稳定，测量速度快，扫描分析完毕后实时显示测量的结果。并用可根据实际情况，手工调整尺寸线，系统自动计算出最后结果。静态车辆外廓尺寸测量系统是能够适合室内和室外使用。测量过程为“静态式”扫描，被测车辆静止在指定区域内，启动检测，完成后即获得测量数据。

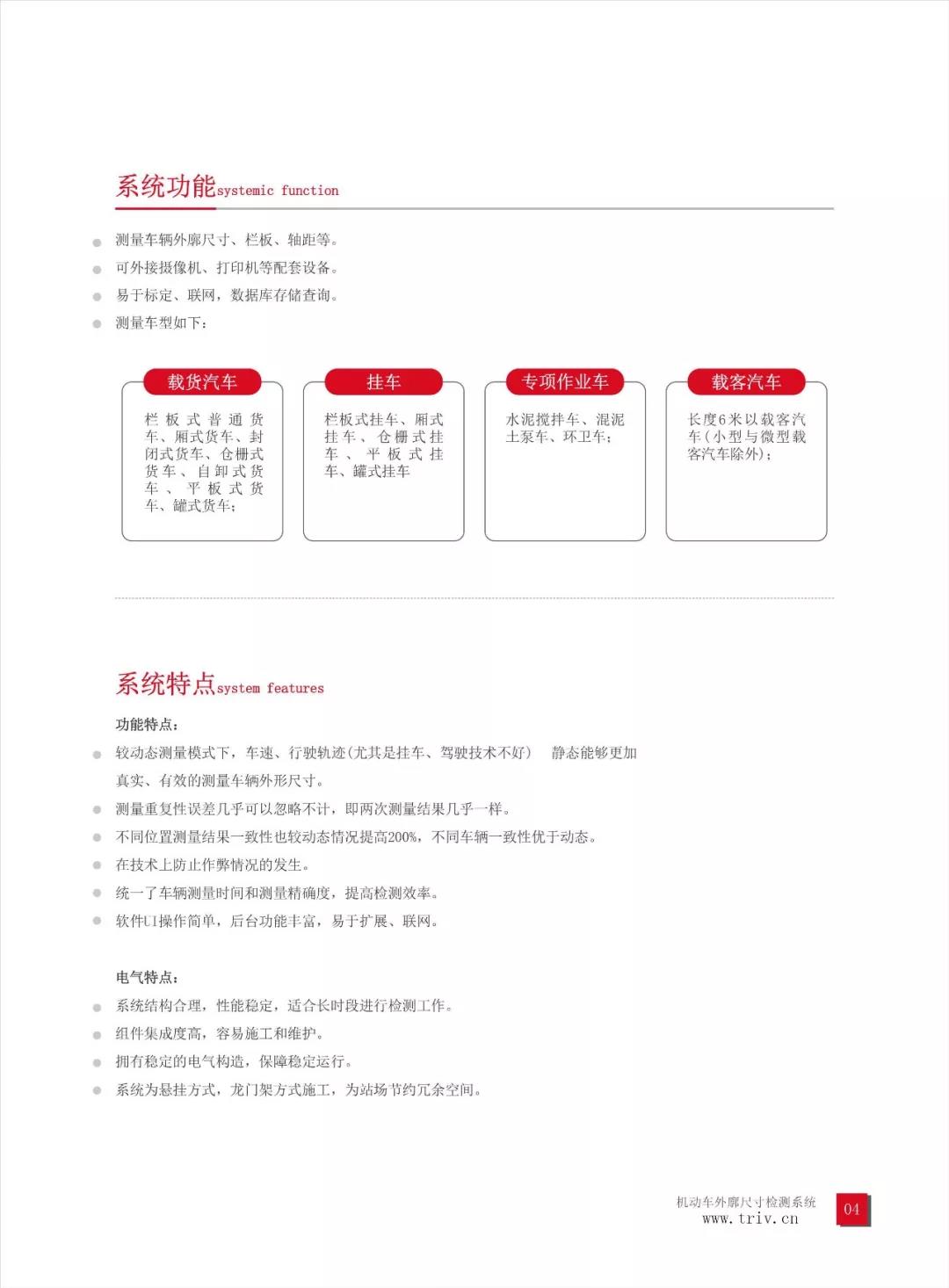

系统功能systemic function
-
测量车辆外廓尺寸、栏板、轴距等。
-
可外接摄像机、打印机等配套设备。
-
易于标定、联网，数据库存储查询。
系统特点system features
功能特点：
-
较动态测量模式下，车速、行驶轨迹(尤其是挂车、驾驶技术不好) 静态能够更加
-
真实、有效的测量车辆外形尺寸。
-
测量重复性误差几乎可以忽略不计，即两次测量结果几乎一样。
-
不同位置测量结果一致性也较动态情况提高200%，不同车辆一致性优于动态。
-
在技术上防止作弊情况的发生。
-
统一了车辆测量时间和测量精确度，提高检测效率。
-
软件UI操作简单，后台功能丰富，易于扩展、联网
电气特点：
-
系统结构合理，性能稳定，适合长时段进行检测工作。
-
组件集成度高，容易施工和维护。
-
拥有稳定的电气构造，保障稳定运行。
-
系统为悬挂方式，龙门架方式施工，为站场节约冗余空间.
-

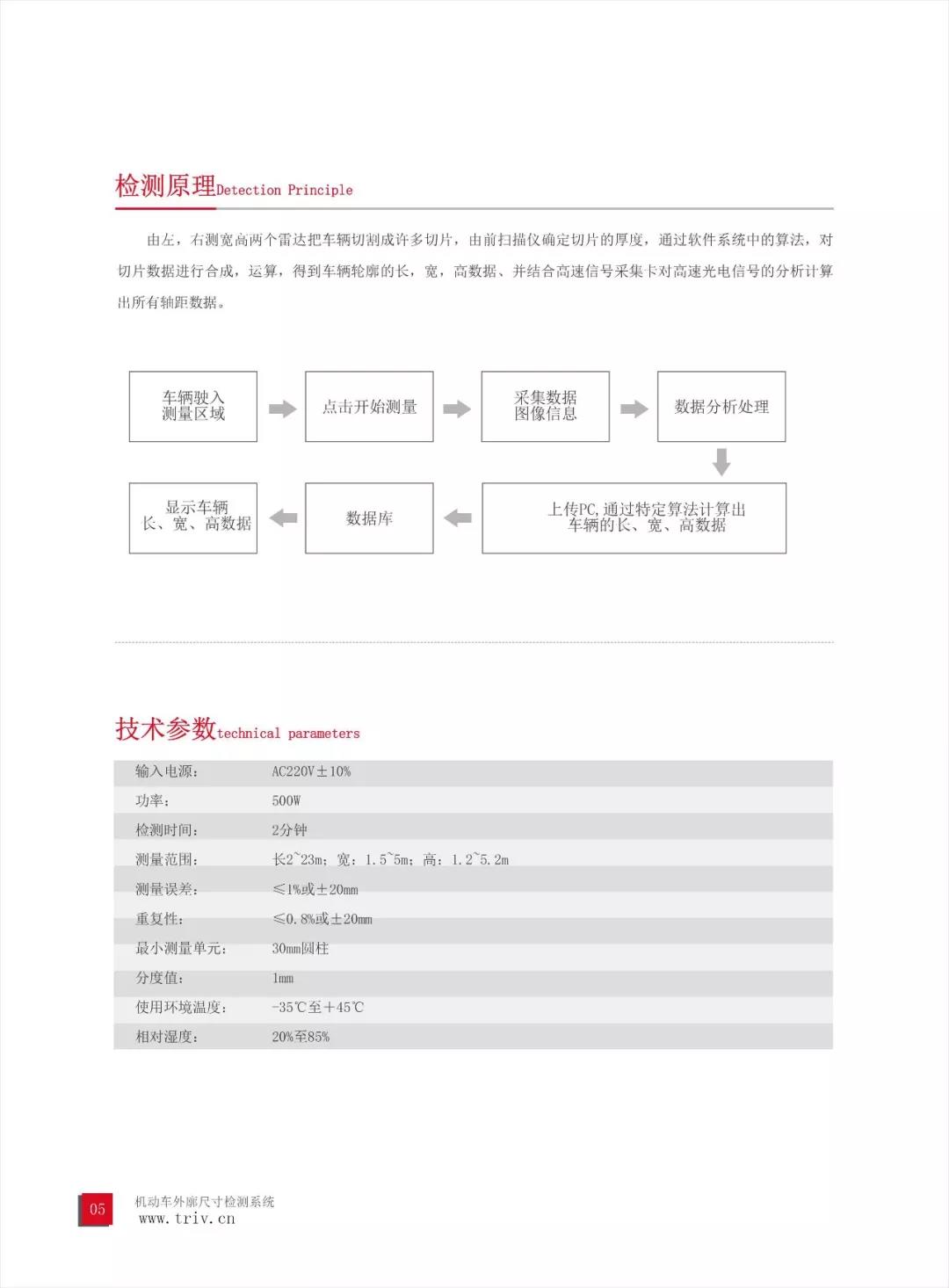

检测原理Detection Principle
-
由左，右测宽高两个雷达把车辆切割成许多切片，由前扫描仪确定切片的厚度，通l过软件系统中的算法，对切片数据进行合成，运算，得到车辆轮廓的长，宽，高数据、并结合高速信号采集卡对高速光电信号的分析计算出所有轴距数据。

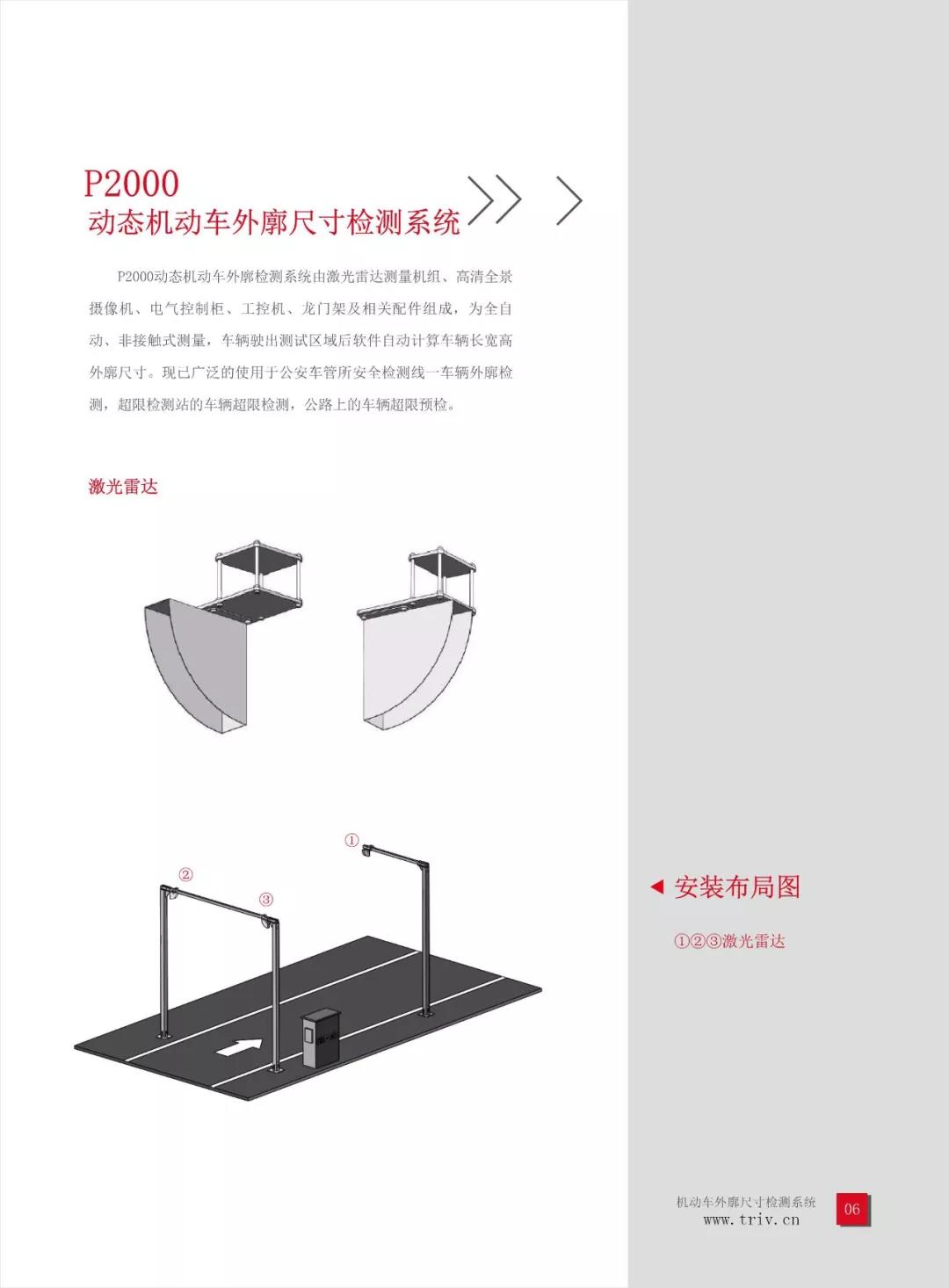

P2000动态机动车外廓尺寸检测系统
P2000动态机动车外廓检测系统由激光雷达测量机组、高清全景摄像机、电气控制柜、工控机、龙门架及相关配件组成，为全自动、非接触式测量，车辆驶出测试区域后软件自动计算车辆长宽高外廓尺寸。现已广泛的使用于公安车管所安全检测线一车辆外廓检测，超限检测站的车辆超限检测，公路上的车辆超限预检。

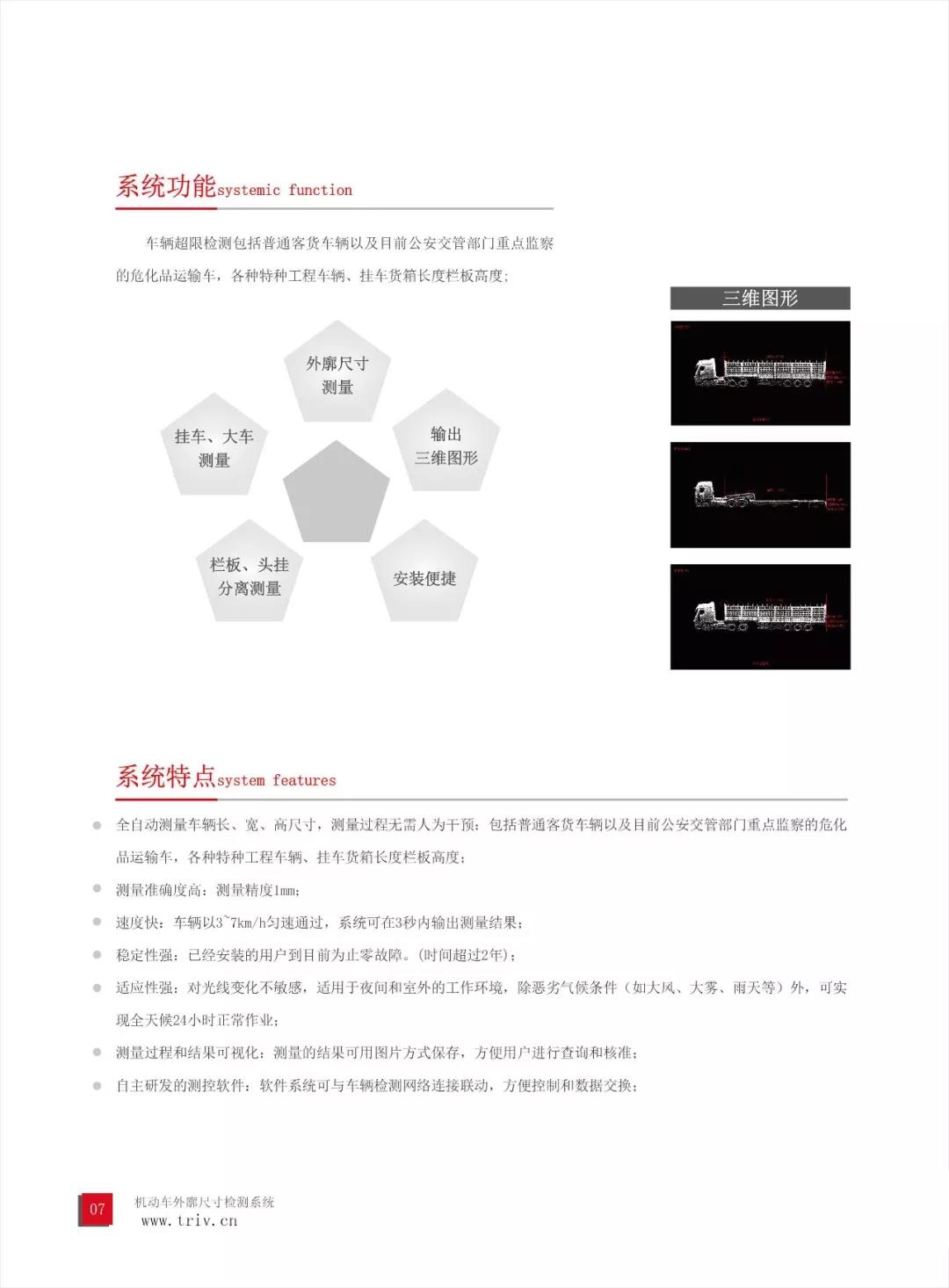

系统特点system features:
-
全自动测量车辆长、宽、高尺寸，测量过程无需人为干预：包括普通客货车辆以及目前公安交管部门重点监察的危化
-
品运输车，各种特种工程车辆、挂车货箱长度栏板高度；
-
测量准确度高：测量精度1mm；
-
速度快：车辆以3~7km/h匀速通过，系统可在3秒内输出测量结果；
-
稳定性强：已经安装的用户到目前为止零故障。(时间超过2年)；
-
适应性强：对光线变化不敏感，适用于夜间和室外的工作环境，除恶劣气候条件（如大风、大雾、雨天等）外，可实
-
现全天候24小时正常作业；
-
测量过程和结果可视化：测量的结果可用图片方式保存，方便用户进行查询和核准；
-
自主研发的测控软件：软件系统可与车辆检测网络连接联动，方便控制和数据交换；

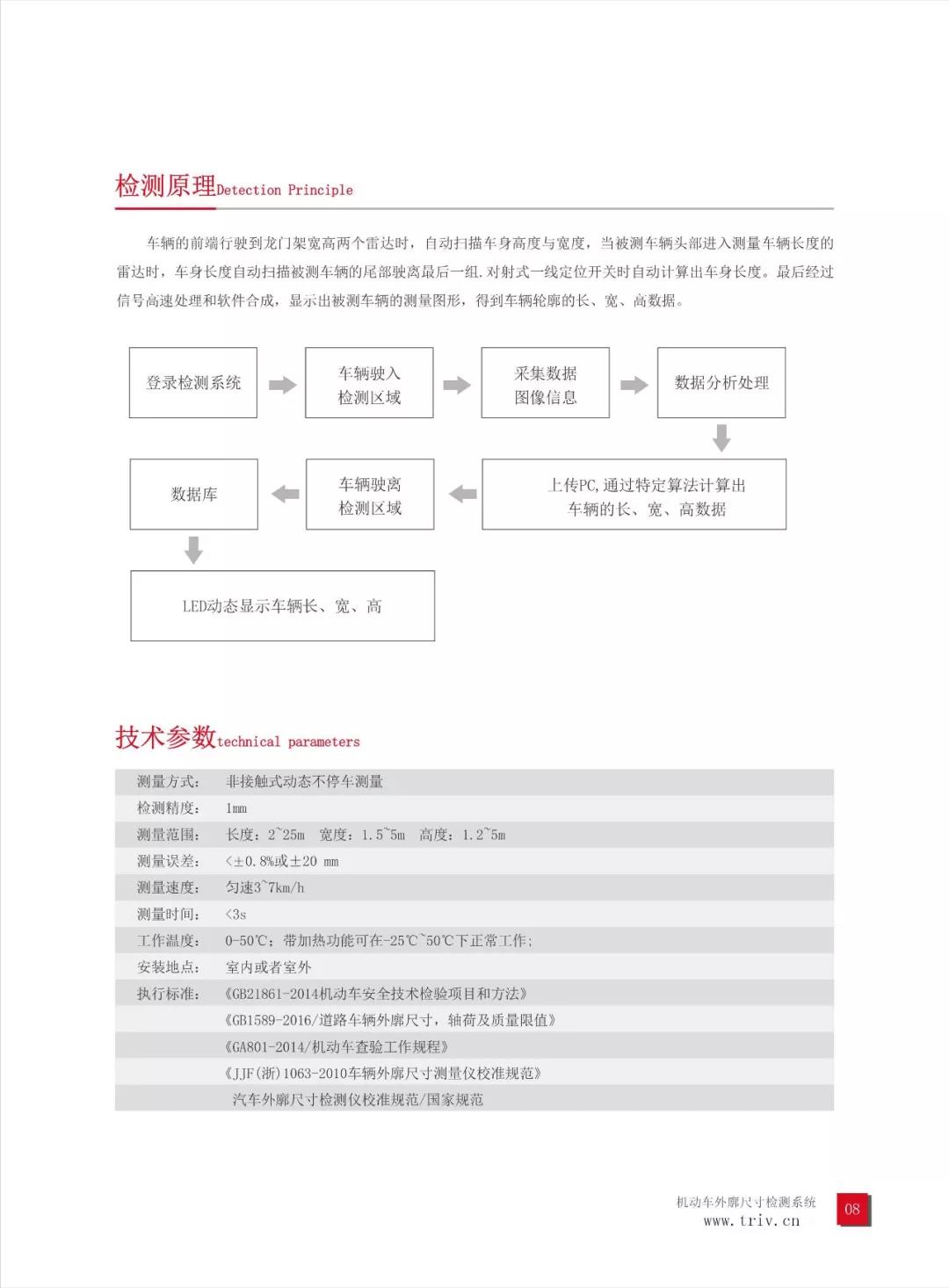

检测原理Detection Principle:
车辆的前端行驶到龙门架宽高两个雷达时，自动扫描车身高度与宽度，当被测车辆头部进入测量车辆长度的雷达时，车身长度自动扫描被测车辆的尾部驶离最后一组.对射式一线定位开关时自动计算出车身长度。最后经过信号高速处理和软件合成，显示出被测车辆的测量图形，得到车辆轮廓的长、宽、高数据。
