HORIBA MEXA-584L尾气分析仪气体标定步骤
作者: 点击:2956

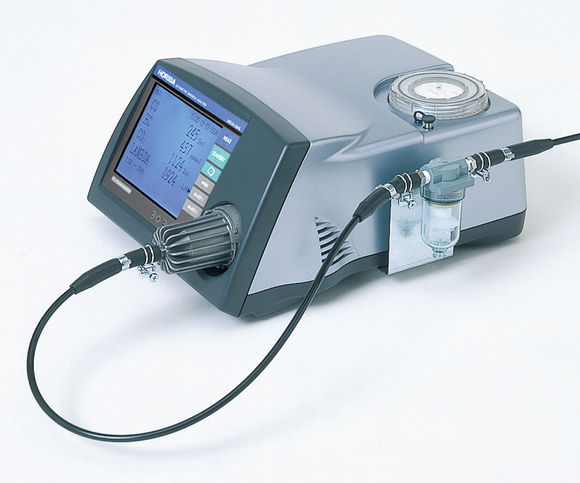

HORIBA MEXA-584L尾气分析仪 特别适合于发动机的检查和调校,MEXA-584L便捷式尾气分析仪满足国际ISO3930/OIML class0 标准,并且具有各种功能使你的分析容易和准确。你可以用MEXA-584L汽车尾气分析仪同时测量怠速工况下的CO,HC,CO2(非分散红外法:NDIR)和空燃比(AFR)或过量空气系数(λ)。你可以选择测量O2,NO,发动机转速(RPM)和机油温度(TEMP)。整机重量轻、结构紧凑、清晰的LCD 显示器,操作简单,因此可在任何场合使用。
HORIBA MEXA-584L尾气分析仪气体校准步骤
校准 CO, HC, CO2 , O2 和 NO 由几个步骤组成。这款仪器在配备了可选择的传感器的时候,也可以调校 O2和 NO。
步骤
起始步骤

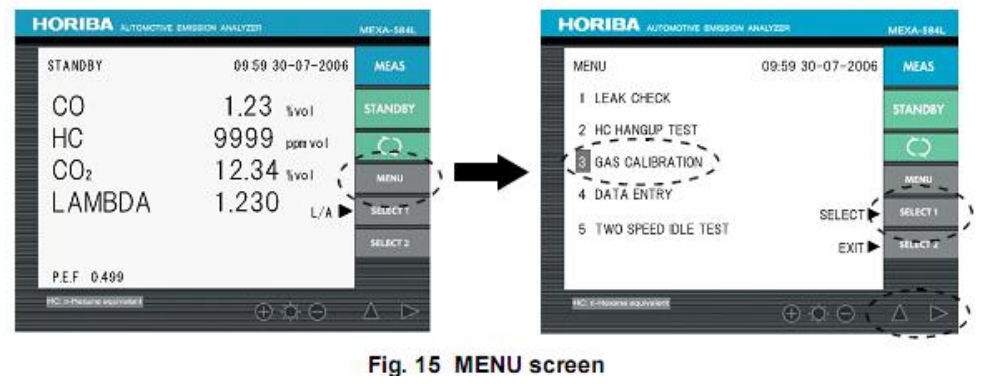

1.在待机模式下按下“MENU”键,仪器进入 MENU 模式
![](static/picture/20190828144327_41959.png)
2. 通过箭头按键移动光标到“GAS CALIBRATION”(气体校准)

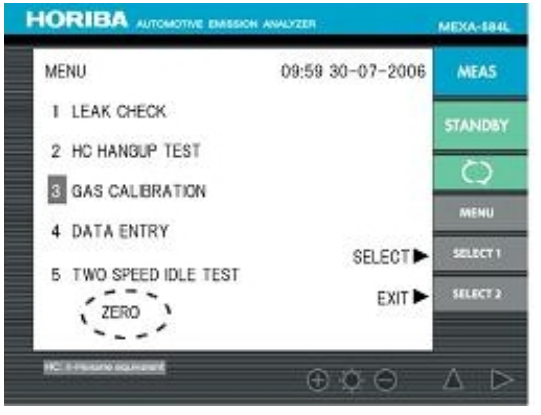

3. 按下“SELECT” (SELECT1)键,零校准序列自动启动。
![](static/picture/20190828144426_72619.png)
4. 等待这个步骤的完成.等到气体校准屏幕上出现 O2(或 CO)字样
提示:
如果一个氧传感器被安装在仪器上,环境空气将被引进以作为 O2的校准气体,并在屏幕上显示 O2校准。如果不是,就会跳过 O2校准步骤而在屏幕上显示 CO 校准界面。
![](static/picture/20190828144615_32670.png)

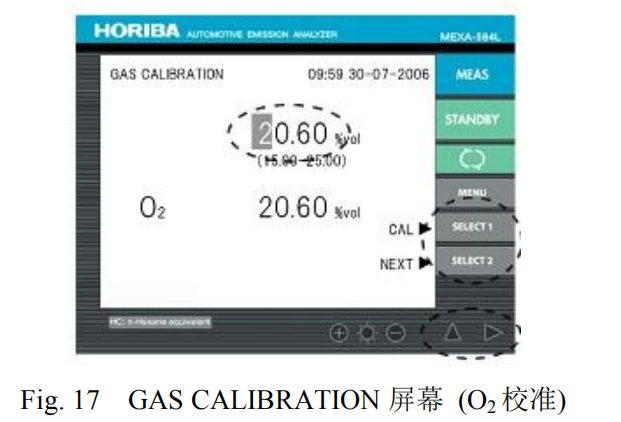

O2校准步骤(只有当氧传感器被连接的时候)
1.通过上下箭头键 设置调校气 O2气体浓度
2.确保读数在屏幕上稳定显示,并按“CAL” (SELECT1)键。
3.确保 O2校准正确完成,并按“NEXT” (SELECT2)键。
气体校准屏幕显示 CO
注意:
1.氧传感器是消耗品。如果是 HORIBA 公司提供的氧传感器,在送交客户一年内可以保修
(20.9 %vol O , 25C,相对湿度 50%)。如果样气中包含了有腐蚀性的气体或者有毒的物质,则传感器可能就会在短时间内出现不良反应。
2.当在“GAS CALIBRATION”界面的右下方出现警告(O2and !)字样的时候,传感器就需要更换了。

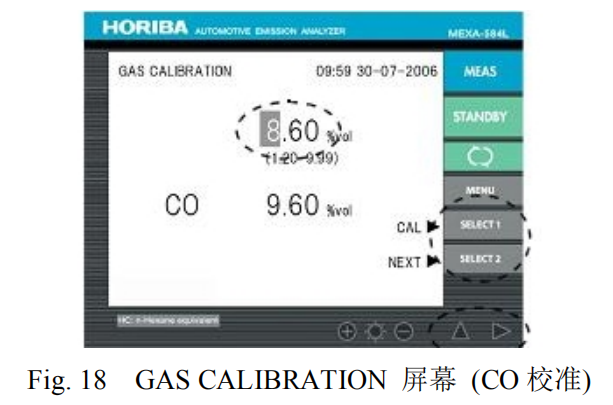

CO 校准步骤
1. 通过上下箭头键 设置调校气 CO 气体浓度。

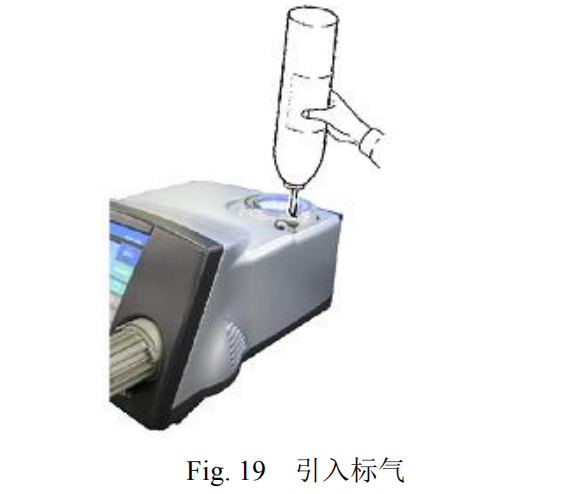

2. 在仪器的标气进口处连接一个包含 CO, HC and CO2的标气瓶,使得气体进入
![](static/picture/20190828145139_17086.png)
3. 确保读数在屏幕上稳定的显示,并按“CAL”(SELECT1) 键.
4. 确保 CO 校准正确完成,并按“NEXT” (SELECT2)键。
HC 气体校准屏幕这时会显示出来
![](static/picture/20190828145251_59073.png)

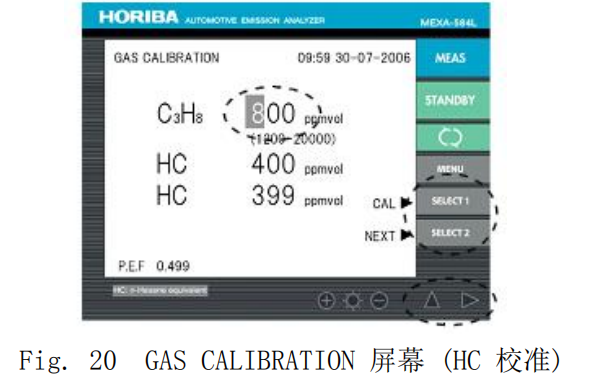

HC 校准步骤
1.像设置 C3H8一样通过箭头键 按键来设置 HC 的调校浓度
2.确保标气瓶连接到校准气体入口处并使气体进入。
3.确保显示屏上的读数稳定,并按下“CAL” (SELECT1)键
4. 确保 HC 调校正确的完成,然后按“NEXT” (SELECT2)键。“GAS CALIBRATION”界面上显示 CO2
![](static/picture/20190828145454_20634.png)

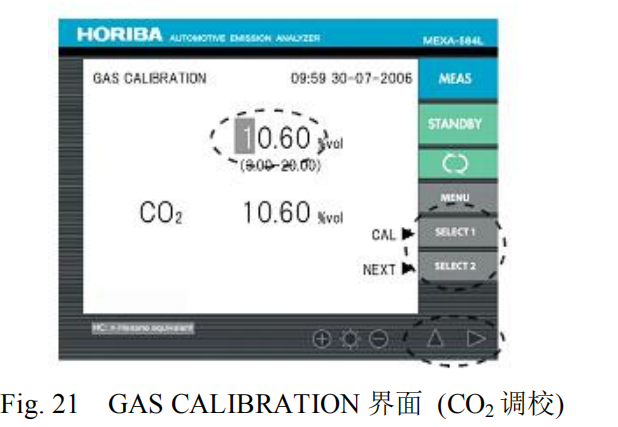

CO2调校步骤
1. 通过上下箭头键 设置调校气 CO2气体浓度。
2. 确保标气瓶连接到校准气体入口处并使气体进入。
3. 确保显示屏上的读数是稳定的,然后按下“CAL” (SELECT1) 键。
4. 确保显示屏上的读数是稳定的,然后按下“CAL” (SELECT1) 键
5. 把标气瓶从标气入口处拿下来,然后关上入口处的盖子
提示
如果接一个 NO 传感器在仪器上的话,“GAS CALIBRATION”界面上出现 NO.如果不接,仪器将返回 MENU 模式。
![](static/picture/20190828145603_86528.png)

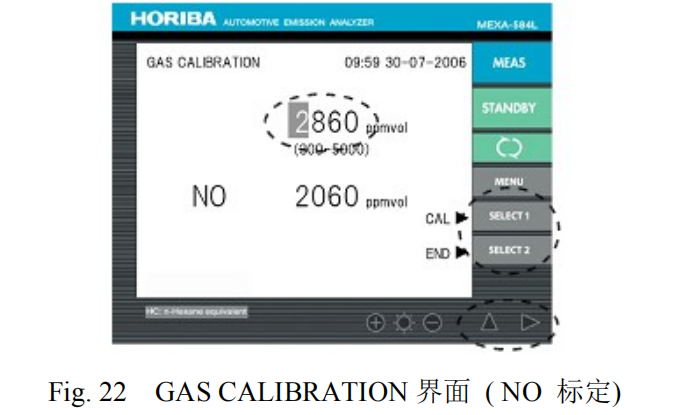

NO 标定步骤(只有当 NO 传感器被连接的时候)
1.通过箭头键 设置调校气 NO 气体浓度。
2.把一 NO 标气瓶连接到校准气体入口处并使气体进入。
3.确保显示屏上的读数是稳定的,然后按下“CAL” (SELECT1) 键
4.确保 NO 调校正确的完成,然后按“END” (SELECT2)键。仪器返回 MENU 模式。
5. 把标气瓶从标气入口处拿下来,然后关上入口处的盖子。
6.按下“EXIT” (SELECT2)键 仪器返回 STANDBY 待机模式.
注意
1. NO 传感器是耗费品。如果是 HORIBA 公司提供的 NO 传感器,在送交客户一年内可以保修
(20.9 %vol O , 25C,相对湿度 50%)。如果样气中包含了有腐蚀性的气体或者有毒的物质,
则传感器短时间内可能就会出现不良反应。
当在“GAS CALIBRATION”界面的右下方出现警告(NO and !)字样的时候,传感器需要更换.
2.在测量之前每天至少需要校准一次气体。
3.在零校准序列期间,周围空气自动导入仪器中。
4.CO, CO2 和 HC 的校准,标气瓶中可以包含一种或者其他两种或三种的气体组合。
5.这就要求供应的调校气体的气压约为 100kPa
6.如果调校气体不能很好的完善,“!”的警告标记就会在屏幕上显示出来。
