蓄电池电荷平衡检测设备技术方案分享
作者： 点击：863
今天和大家分享下蓄电池电荷平衡的行业应用方案
方案概述：
1.蓄电池电荷平衡检测设备的主要功能：
a、改进乘用车铅酸蓄电池的电量评价手段；
b、实现蓄电池参数读取功能，开展铅酸蓄电池电量的科学管理，并提升可追溯性
c、配备温度、电压及电流探头，对此三项参数进行实测分析

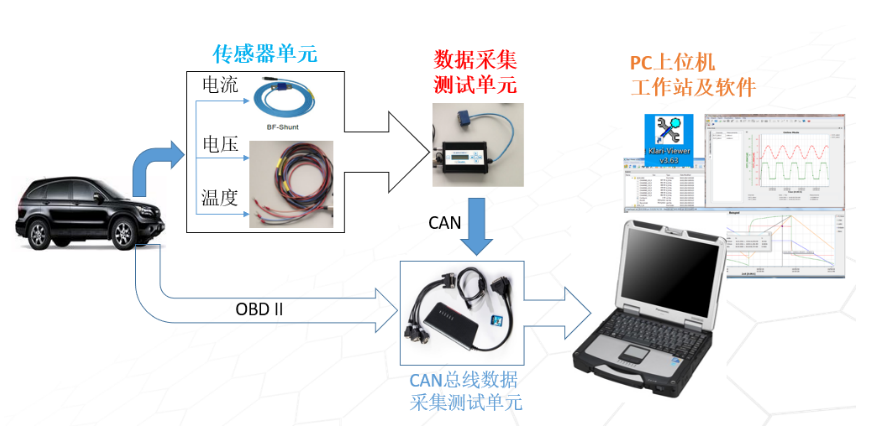

2.蓄电池电荷平衡检测设备的主要构成：
a、工作站一台
b、温度探头、电压探头、电流探头及配套线缆一套
c、OBD通信线缆二根
d、移动测试单元两套（实现与工作站及车辆之间的实时通讯，完成数据读取、存储、等功能）
e、软件一份（实现与移动单元及与车辆之间的实时通讯，完成数据读取、存储、记录、分析、查询等功能）
技术特征：
- 工作站要求win10以上操作系统，预装正版office软件，便于移动工作。
- 温度探头、电压探头及电流探头在供货前要提供相关出厂合格证明及精度检测报告
- OBD接线应耐弯折、通讯可靠，抗干扰及屏蔽性能满足要求。
- 系统应使用安全，具备必要的过载保护功能。
- 测试单元应具备数据存储能力，存储量不小于500M
- 测试单元应可以直接从车辆读取数据，也可以与工作站连接进行实时数据传输。
- 软件应运行稳定，操作方便，界面及菜单方案在设计完成后要与买方进行确认。
- 测试设备需要通过通讯通道预留、软件模块化设计等技术措施以利于后续的功能扩展。
- 测试设备的数据采集系统必须采用硬件时钟同步，提供硬件同步所有硬件，且无需通过二次编程即可实现，同步精度不低于2μs，支持NTP / IRIG-B / GPS多种硬件同步方式。
- 测试设备应支持模块更换后会自动分配地址并加载原有模块设置，以利于系统扩展和维护。
- 测试设备能够在局域网中与远程计算机通讯，可通过IP查询并在多台计算机上显示实时采集数据。
技术参数：
|
部件名称 |
测值范围 |
测量精度 |
测量单位 |
备注 |
|
温度探头 |
-30——80 |
+/—0.5 |
℃ |
|
|
电流探头 |
0——300 |
+/—0.5 |
A |
|
|
电压探头 |
0——30 |
+/—0.1 |
V |
|

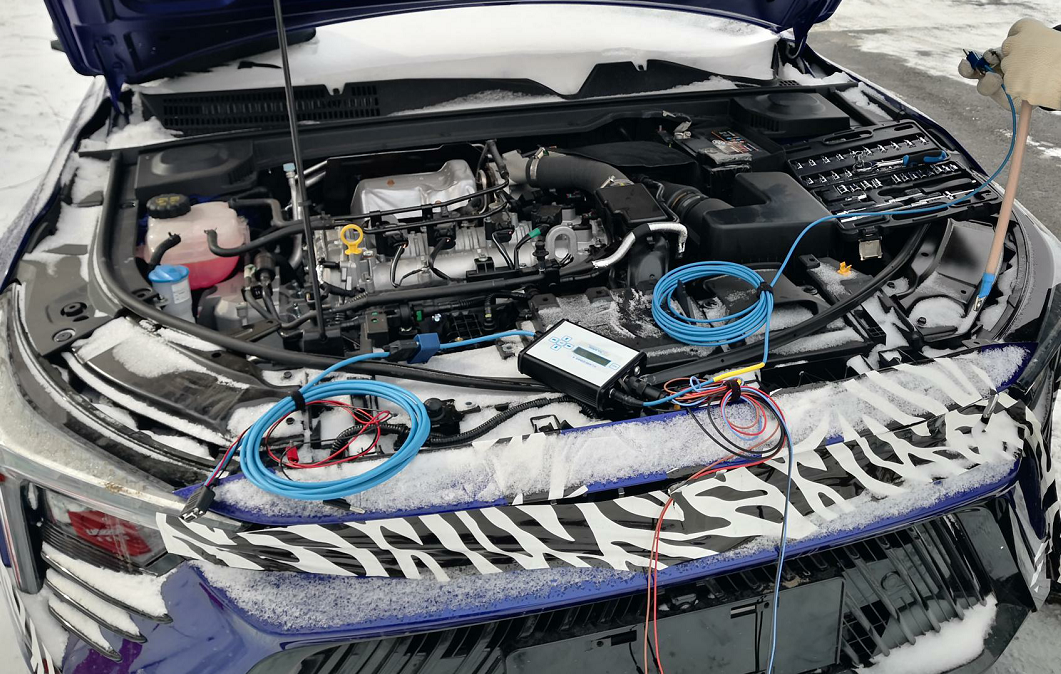

实测分享：
