典型的使用案例是通过网关设备上的RS-232端口从PLC控制或监控LIN总线，或者简单地将一个LIN网络桥接到CAN总线。LIN转CAN/RS-232网关可用于将LIN总线与CAN或RS-232接口。它既可以充当LIN的主机，也可以充当从机。

    该网关有两种型号——LIN-RS232和LIN-CAN。LIN-RS232带有预闪存固件，允许用户通过RS-232上的简单二进制协议配置和控制网关。

网关可以充当：

• LIN主机
• LIN从机
• LIN总线监控器(接收所有LIN通信并转发至RS-232)



该网关可以通过RS-232上的二进制协议进行控制。这允许用户：

• 配置LIN通道(主机/从机，波特率)
• 发送和接收LIN帧
• 充当监控器-所有LIN通信都转发到RS-232



    LIN-RS232和LIN-CAN固件均可根据要求定制，并可分别通过CAN总线或RS-232闪存到器件中。可根据要求提供源代码示例（LIN，RS-232，CAN，Timer），以便用户基于该器件开发自己的应用。

技术规范

电气及机械部分
电源	9 - 30 V DC (polarity protection) via LIN D-SUB9 connector
功耗	80mA @ 12 V
指示灯	3x Status Indicator 1x Power
按钮	1x Tactile switch (reset factory defaults)
接口	LIN：D-SUB9M RS232：D-SUB9F
尺寸（长x宽x高）	108 x 54 x 30 mm
重量	80 g
工作温度	-20 to 60 °C
防护等级	IP40
通用部分
设备选项	LIN to CAN LIN to RS-232
固件	Customizable on request Upgradable from PC via RS-232 or CAN bus
微控制器	Microchip dsPIC33EV

连接引脚描述

LIN

D-SUB9M	引脚号	描述
	1
	2
	3	GND
	4
	5
	6
	7	LIN bus
	8
	9	Vin (Power input)

CAN

D-SUB9F	引脚号	描述
	1
	2	CAN_L
	3	GND
	4
	5
	6
	7	CAN_H
	8
	9	Vin2 (optional)

RS-232

D-SUB9F	Pin	Description
	1
	2	TxD (output)
	3	RxD (input)
	4
	5	GND
	6
	7
	8
	9

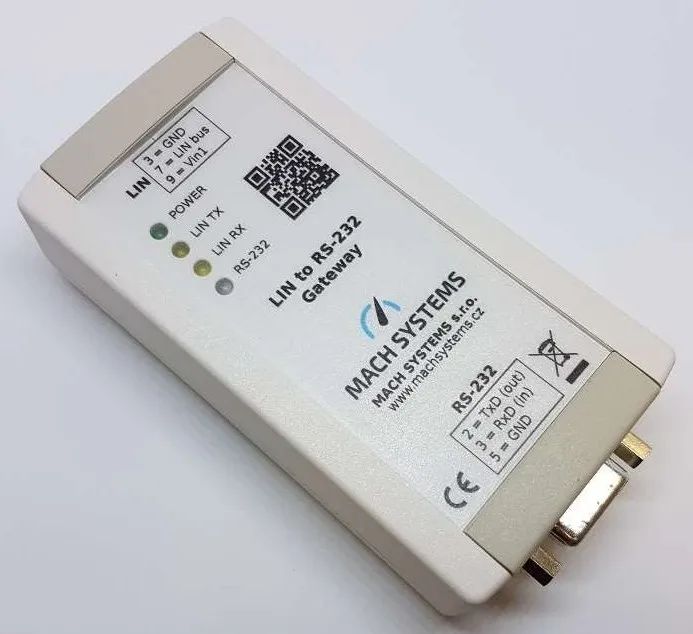

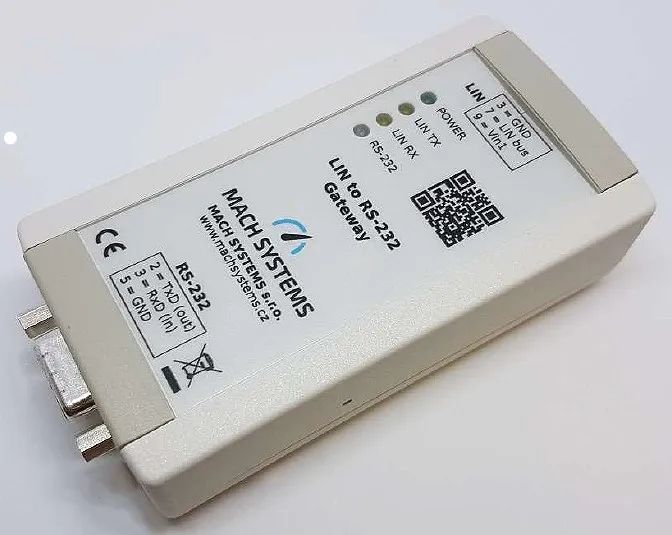

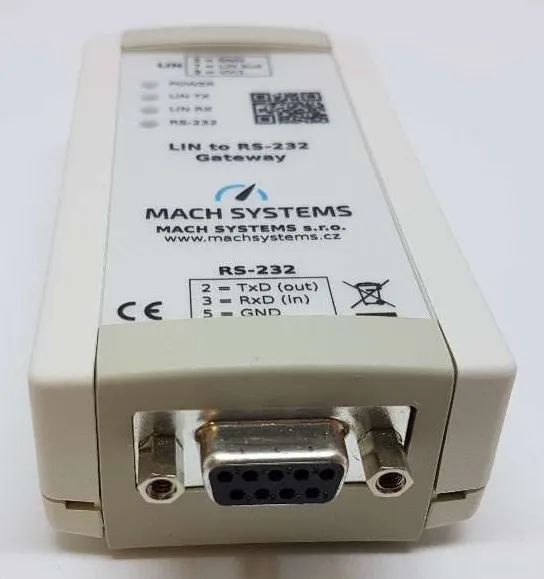

实物图
