CAN总线分析仪还必须用线连接吗?
作者: 点击:392
工程师的工作环境从安静、现代、开放式的办公室到室外环境各有不同,这主要取决于工作领域和类型的差异。随着CAN总线的适用领域逐渐从汽车行业扩展到各个领域,特别当工作牵涉到现场调试、安装、维护等时,有些严苛的工作环境会让人格外困扰,例如:起重机连接、工作车间、建筑工地、海上设备等等。频繁的调试和接线可能让线缆扭曲、损耗,同时也局限了工程师的工作地点,给原本就繁忙的工作增添了不必要的麻烦。

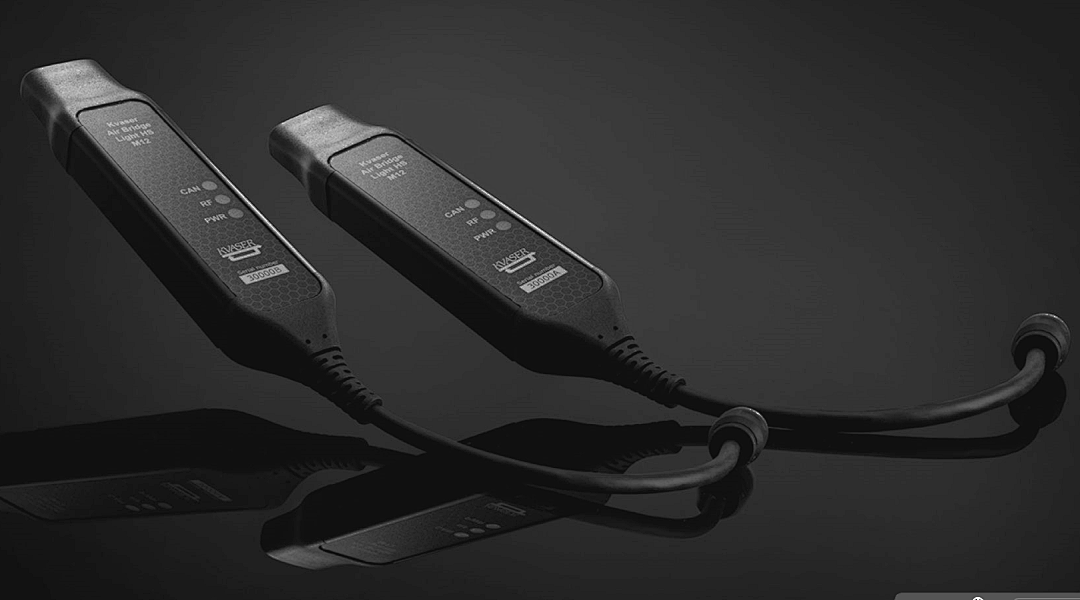

虽然CAN总线适配器已经是一个发展成熟的领域,种类丰富,按需选择,但不管适配器本身的性能如何,总少不了连接线。可能这在平时并不会造成困扰,但是对于某些特定场合,会让本就严苛的工作现场更凌乱。Kvaser注意到了这个明显的痛点,并推出了Air Bridge系列,将稳定高效的无线连接作为产品亮点之一。
![图片](static/picture/20230516151019_12273.jpg)
无线数据传输优势解析
CAN总线越来越普及,随之而来的环境或使用限制也正在变多,工程师们不得不面对环境多样、接线麻烦等事实。
无线连接的好处显而易见,既能让设备摆脱线缆的束缚,又能让工程师们自主选择合适的监测地点,也不用收拾杂乱的线缆。然而,CAN适配器是帮助工程师们了解设备的各项数据及性能的设备,无线连接是否可靠成为了使用者的重要关注点。
![图片](static/picture/20230516151039_37732.jpg)

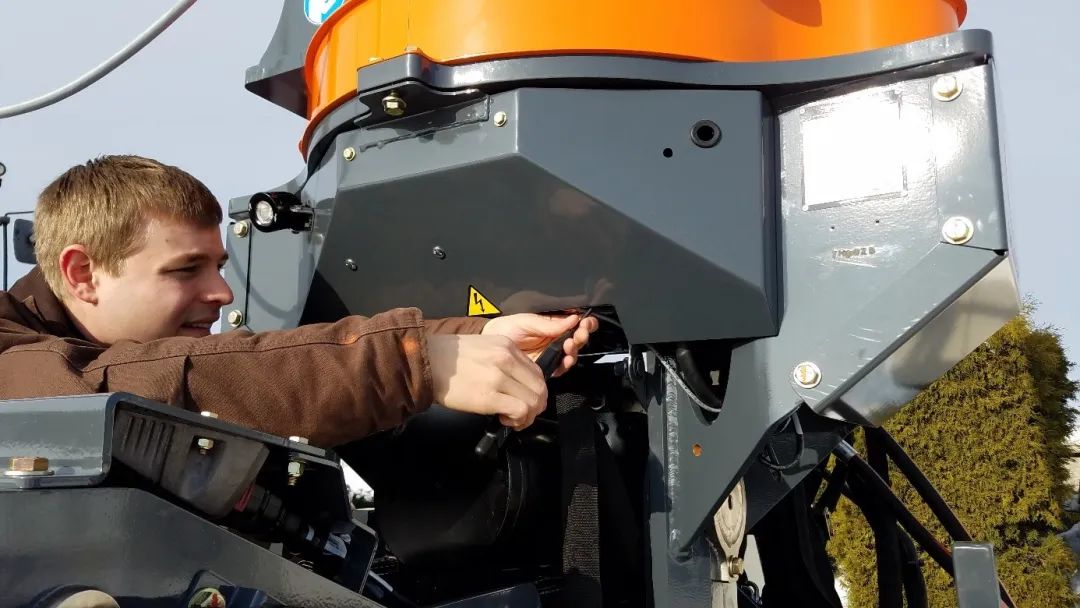

Kvaser Air Bridge
无需布线,简单靠谱
Kvaser Air Bridge支持在两个CAN网络之间建立稳定、可靠的无线链路,传输距离长达70米以上。连接接头可选择兼容NMEA的5针接头或9针D-SUB接头连接到CAN。预先配对的单元无需任何配置,打开自动连接,即插即用。
在测试或配置场景中,快速建立多台设备之间的CAN连接非常重要。Kvaser软件支持快速完成设置,Air Bridge快速方便地切换不同设备连接、不用额外设置,可以节省大量的时间和精力。
![图片](static/picture/20230516151054_47553.jpg)

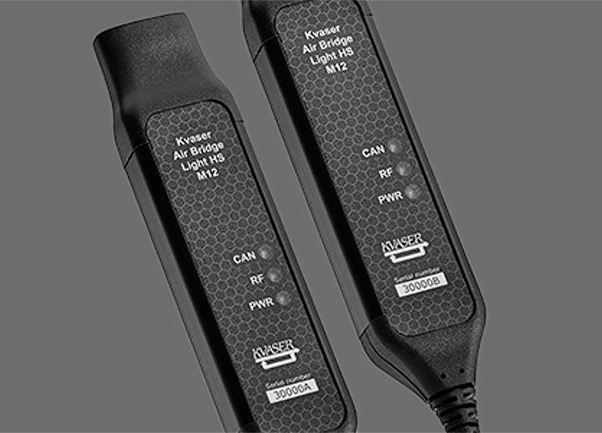

70米以上的无线范围

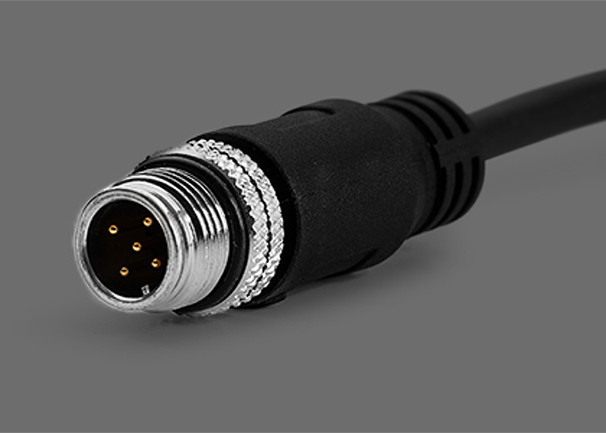

多种接口可选
![图片](static/picture/20230516151103_92440.jpg)
![图片](static/picture/20230516151110_84215.jpg)

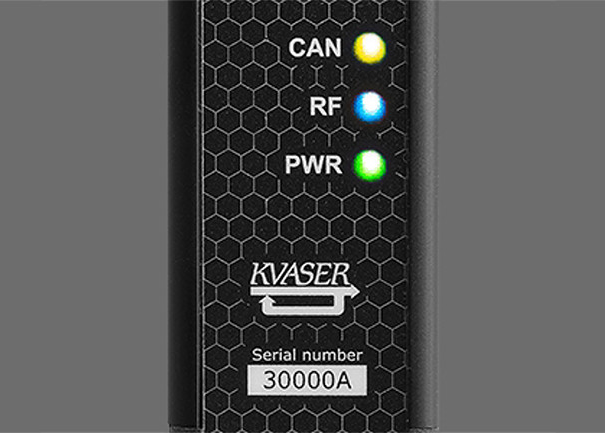

自动连接,即插即用
加强无线性能
实现稳定延迟
Kvaser Air Bridge包含一对带有集成天线和坚固外壳的预配置无线单元,当有线 CAN连接具有挑战性时,它可以在两个网络之间可靠地交换原始CAN数据,可满足环境挑战应用日益增长的需求,例如露天环境中的应用(产品配备防水接口),需要更换光缆或替代高磨损CAN电缆的应用(可节省电缆高频更换的费用并且性能更稳定)。
Kvaser Air Bridge体现了我们对无线性能的坚持,该设备采用专有的2.4GHz无线电和跳频机制,可控制数据速率、无线电数据包格式、输出功率和配对方法,以在不牺牲稳定性或范围的情况下实现可预测的稳定延迟。传输距离高达70 米以上,最大数据速率为每秒1200条消息,数据包延迟为4.8毫秒。
在当今无线充电、无线连接日益普及的时代,对于部分身处严苛工作环境的工程师们来说,能够让操作更便捷的无线技术才是让工作更高效的关键所在。
Kvaser Air Bridge 系列产品
![图片](static/picture/20230516151137_90584.jpg)

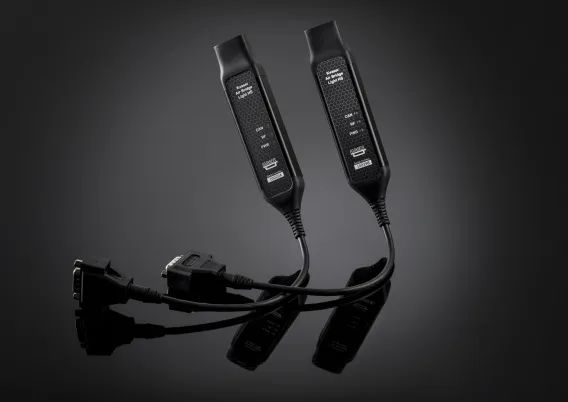

Kvaser Air Bridge Light HS 是一个免设置无线CAN bridge,它显著缩小了时间滞后, 同时保证稳定性和控制范围。该产品由预设置的一对即插即用部件快速交换CAN初始数据,Kvaser Air Bridge Light HS为导线连接不可行或困难的工作环境,提供了通过CAN连接两个移动部件的解决方案。
![图片](static/picture/20230516151210_28416.jpg)

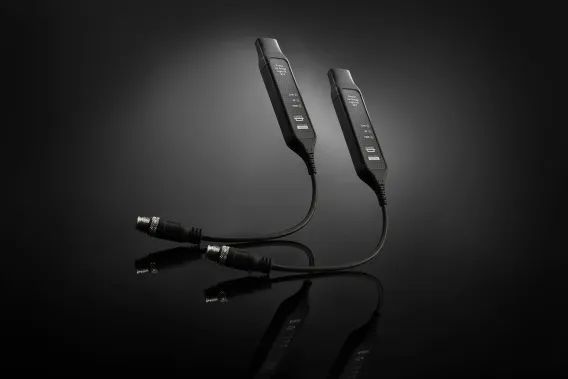

Kvaser Air Bridge Light HS M12 是一个免配置的无线CAN网关,通过一个防尘防水的M12 连接器连接 CAN网络 Kvaser Air Bridge Light HS M12由一对预配置的即插即用部件组成,具备内置天线和坚固的外壳,以确保在有线连接不可行或有难度的情况下快速交换原始CAN数据,例如在恶劣工作环境中承受高机械应力CAN布线。
