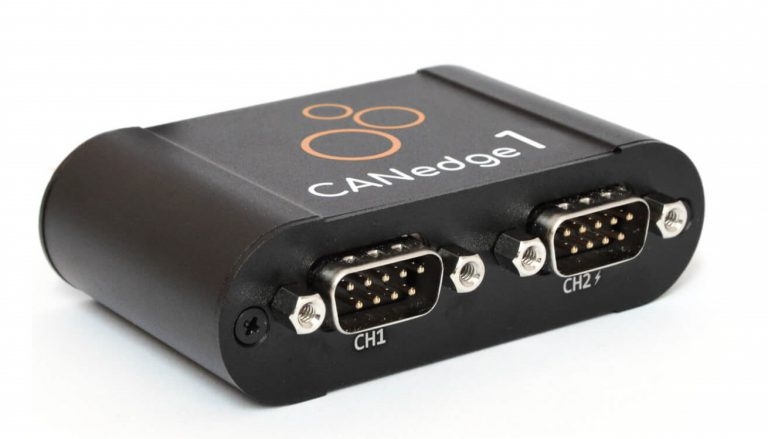

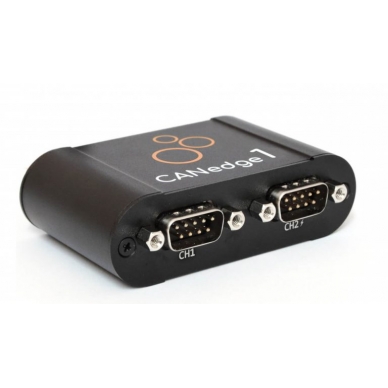

CANedge1 - 2路CAN FD/LIN 数据记录仪 (SD + RTC)

型号:
发布时间:2023-10-08
售后服务: 技术支持中心

即插即用 2x CAN/LIN 记录器将带时间戳的 CAN 数据(经典/CAN FD)记录到可提取的 8 GB 工业 SD 卡中。


它易于使用:只需将设备连接到 CAN 总线即可开始记录原始 CAN 数据。接下来,提取数据并使用 100% 免费的开源软件/API工具(包括)进行处理。文件格式转换、DBC 解码和绘图可视化。


非常适合记录数周、数月或数年的 CAN/LIN 数据 - 例如用于诊断、OEM 开发或法律/保修目的。

另请参阅带GPS/IMU、WiFi 和 3G/4G 的CANedge 选项。





即插即用

接上设备即可开始记录数据。

独立的设备。

通过CAN连接器供电


专业参数

可提取的8-32GB SD卡。

2路CAN FD/LIN。

零数据丢失。50µs RTC

体积小

体积只有 8 x 5 x 2 CM. 100G。

铝制外壳。4个LED。

配置CH2 5V断电



可配置

可配置过滤器。

发送列表触发器。循环记录

静默模式

安全 快速

工业SD卡。GDPR / CCPA

的数据加密。

据压缩


互操作性

将MDF4转换为CSV,ASC,

TRC格式。免费开源

的GUI/API

极低成本的专业规格CAN记录仪

CANedge1结合了创新的设计,最先进的组件以及极低的成本。

  • 2路高速CAN / LIN(包括CAN FD)通道
  • 可提取的8-32 GB工业SD卡(几个月的数据)
  • 二进制MDF4日志文件格式(广泛的工具支持)
  • 先进的报文过滤和传输功能
  • 根据CAN ID和数据字节触发启动/停止记录
  • 静默模式,波特率自动检测,循环记录
  • 数据压缩和加密(例如GDPR,CCPA) 快速启动时间。
  • 使用期间安全断开连接


该设备包括一个可抽取的 8-32 GB

工业 SD 卡(10 级)。这可确保最佳耐

用性和快速数据传输(W/R

50/80 MB/s)

CANedge 能够记录原始 CAN/LIN

 数据,包括数据。 CAN FD、J1939、

CANopen、OBD2、UDS、ISOBUS、

NMEA2000 - 涵盖任何

CAN/LIN 应用。

该设备设计得精美结构(75 x 47 x

 20毫米)。尽管采用加固

的铝制外壳,但其

重量为100G

2个高速CAN通道可同步记

录来自预留CAN总线

的数据 - 非常适合许多重

型车辆应用

第2个端口(CH2)提供可配置的

5V电源输入,让您轻松为CANmod传

感器至CAN模块(温度、

模拟/数字/脉冲等)供电

CANedge1一套,可轻松实现

大规模安装。“安装套件”包括螺

钉和任选的减振器。






车辆“黑匣子”


CANedge1 非常适合记录车队的长期数据 - 包括。汽车(通过 OBD2)和重型车辆(通过 J1939)。通过过滤器、压缩和循环记录,您可以记录数月或数年的数据。这使得该设备非常适合用作汽车数据记录器,用于保修/法律数据存储或优化等。




罕见问题识别


例如,如果您的生产设备定期出现问题,CANedge1 就是一个很好的诊断工具。只需将其连接并保留,即可创建一个滚动窗口,例如最近 X 个月的数据。如果出现问题,您可以提取原始数据,对其进行 DBC 解码并绘图以进行快速诊断。





设备开发与优化


独立的 CANedge1 非常适合记录现场部署的设备的数据:它耐用、紧凑且易于安装。例如,您可以预先配置设备,然后将其运送给最终用户进行安装。






技术参数


         功能性                   具有SD卡和2xCAN / LIN通道(包括CAN FD)的独立数据记录仪
          固件 支持免费固件更新以添加功能
          配件 基于流行的开源JSON模式概念的配置文件
          软件

免费的开源编辑器工具,可轻松配置设备(提供离线/在线版本

免费的开源asammdf软件和API,用于编辑,DBC转换和绘制MDF4数据

免费的开源C ++ MDF4转换器—拖放记录文件以将其转换为CSV,ASC,PCAP

          安全

通过CE,FCC,IC和RoHS认证

ISO 7637-2测试电压瞬变(排放/抗扰):2011,由TÜVSÜD(见说明书)

         保修期 1年

           支持

免费,快速和高质量的支持


CAN总线


        频道                             2个CAN / CAN FD通道
        标 ISO 11898:符合CAN(最高1 Mbit / s)以及ISO和Bosch CAN FD(最高5 Mbit / s)
        协 记录CAN协议的原始数据(J1939,FMS,CANopen,NMEA 2000,OBD2等)
          ID 符合CAN规范2.0A(11位ID)和2.0B(29位ID)
       波特率 波特率可以自动检测或手动设置
         重发 可配置的重传丢失了仲裁或被错误干扰的帧
        保护

±16 kV HBM ESD,±15 kV IEC ESD,±70 V总线故障,短

共模输入电压:±30 V

TXD主导超时(防止发生故障时网络阻塞)


LIN总线


           频道          2 x LIN通道(从站)
          标准 符合LIN 2.0最高20 Kbit / s(“增强”校验和格式)
          保护

±8 kV HBM ESD,±1.5 kV CDM,±58 V总线故障

TXD主导超时(防止发生故障时网络阻塞)


数据记录




            SD卡

包括8 GBClass 10可导出工业微型SD(SDHC)卡(可选32GB)-读取速度为80 MB / s
      并行CAN/LIN 同时记录多达2个CAN通道+ 2个LIN通道的数据
          实时时钟

CAN帧带有50微秒分辨率的日期和时间

可以将RTC配置为匹配本地时区(默认值:UTC)

         文件格式 行业标准二进制MDF4格式(轻松转换为CSV,ASC,pandas,MATLAB等)
          数据压缩 可配置的嵌入式日志文件压缩(大小减少约50-80%)
          静默模式 可配置的静默模式:受限(仅确认)或监视(零传输)
          过滤器 每个通道128/64个常规/扩展ID过滤器(范围,掩码,接受,拒绝,预缩放)
           发送 每个通道(单次/周期性)发送CAN帧列表——例如,用于OBD2请求
        循环记录 可选的循环记录模式(SD卡已满时,删除最早的日志文件)
        高级触发 控制信号使您可以基于自定义CAN ID和数据阈值启动/停止记录
        CAN心跳 可以选择发送心跳CAN帧以及设备状态,已用存储和RTC时间
         文件分割 可配置的日志文件拆分大小(按大小:1-512 MB和/或按时间段:0-86400s)
         电源安全 100%省电安全的数据记录-断开连接时没有文件损坏
        唯一设备ID 每个设备都有一个全局唯一的ID,以确保唯一的日志文件命名
         数据加密 出于安全/ GDPR / CCPA的目的,可以对SD卡上的静态日志文件进行加密


供电


        输入电源              通过通道1 DB9(例如,通过CAN连接器电源引脚)提供+ 7V至+ 32V DC
          功耗 极低(〜1 W)——无电池耗尽的风险
          保护

CAN总线电源上的反向电压保

电源线上的瞬态电压事件保护

机械


        外壳重量        紧凑的铝制外壳:52.5 x 81.4 x 24.5 mm(长x宽x高),100克
          连接器 2个标准D-sub 9(DB9)连接器(OBD2 / J1939适配器可选)
         引脚排列 有关DB9连接器引脚的信息,请参见产品手册。
      配置电源输出 通道2可以配置为1-3个外部模块提供5V电源
            LED 通过4个外部LED记录器状态:电源,CH1,CH2,内存
           温度 工作温度(部分):-25degC至+ 70degC
        防护等级 IP40

开源软件/API

CANedge的所有软件/ API都是100%免费和开源的。

数据存储在流行的MDF4标准中,以实现跨CAN工具和定制系

统的互操作性。

转换格式:简单的MDF4转换器可让您将数据转换为例如 CSV,ASC(Vector),TRC(PEAK)— 便于您使用称手的工具。

流程:asammdf 图形界面帮助您处理数据,包括DBC转换 (J1939, OBD2, …)和显示信号图形(Windows/Linux)。

  • DBC将数据转换为物理值(包括J1939,OBD2)
  • 轻松创建高级图形图
  • 重新采样或连接数据
  • Windows / Linux的GUI可执行文件(无需安装)
  • 强大的Python API实现大数据自动化

自动化:易于使用的Python API使您可以自动化处理大量数据(包括github上的quickstart库)。
