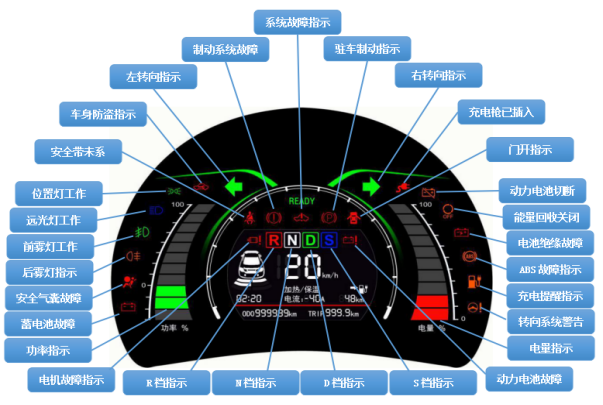

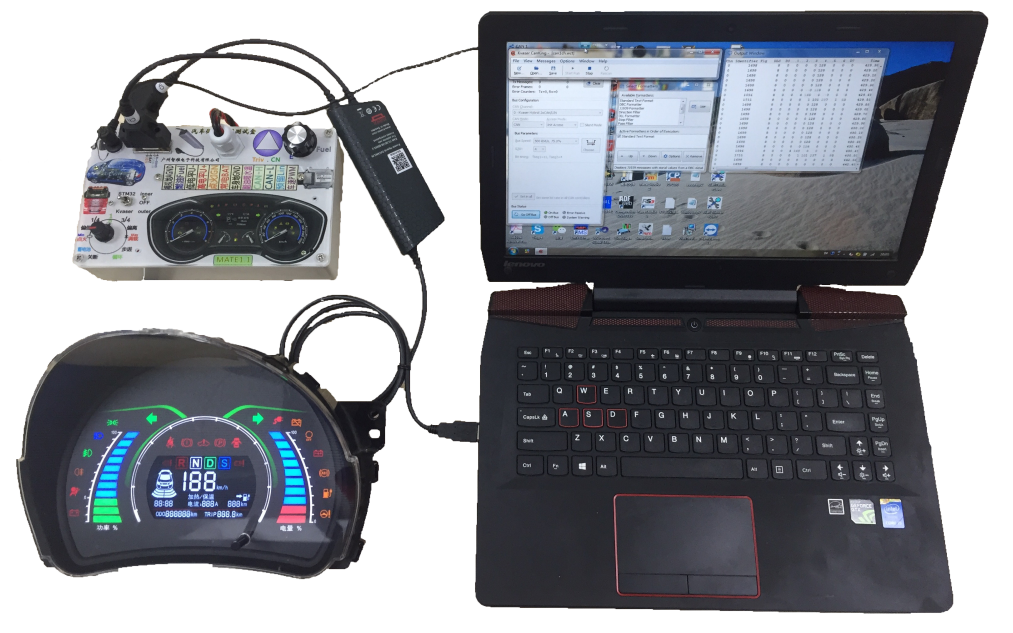

本汽车组合仪表教学实训系统采用北汽新能源汽车仪表（如知豆、敏安等很多车型可选可定制）、汽车电子部件通用测试盒、车载CAN总线网络分析仪、上位机软件组成。可实现汽车信号和仪表之间的通讯应答，如仪表的指针居中，液晶屏燃亮显示，软件灯多数亮、硬件灯部分亮等。通过现场模拟报文的收发可判断汽车电子部件的输出能力，给汽车电子部件加电阻负载，验证产品的电流输出能力以及自动保护的启动。通过设备的实物演示实现了汽车和仪表之间的功能测试与故障分析，从而提供了参考和演示的功能。

功能特点
1、 测试盒向汽车电子部件提供电源（12V、24V、5V，根据型号自动加载），根据型号监控电流。电流变化，符合产品使用中的加载情况。
2、 代替PEPS（一键启动）向汽车电子部件发送点火指令。
3、 完成通讯的应答，实现主要功能。如仪表的指针居中，液晶屏燃亮显示，软件灯多数亮。硬件灯部分亮。由于卡车的硬件灯可能很多，检测仪表的适用性，没有不要逐个检查硬件灯。如需检测，可以用另外的设备。
4、 检测汽车电子部件的输出能力。给汽车电子部件加电阻负载。验证产品的电流输出能力以及自动保护的启动。

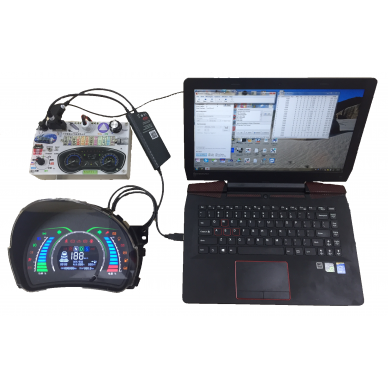

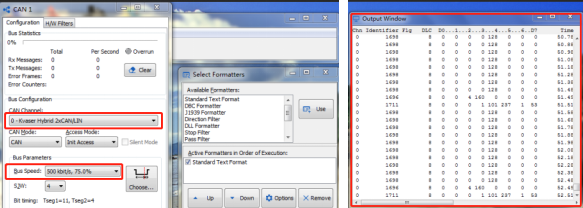

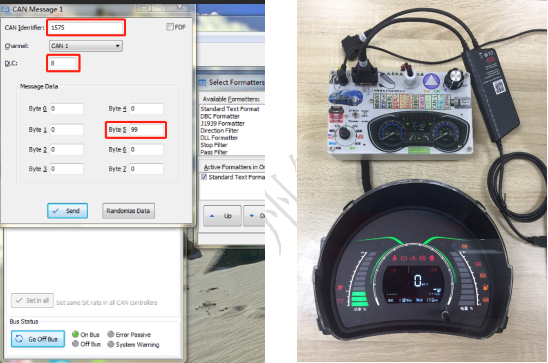

5、 配备CAN上位机软件及接口电缆,可以在计算机上读取CAN数据,观察CAN数据交换。在线检测CAN总线上各节点的ID,检测状态帧、控制帧等重要数据;控制数据发送,进行人为控制。通过人机交流,进行在线即时控制“实训系统”上指定CAN节点按指令工作。
6、 数据采集功能,可以采集CAN网络上的所有数据,发动机上的转速、压力等。
7、 可实现多个实训台通过无线网络连接,组成局域网,可以进行数据的通信。
8、 汽车组合仪表教学实训系统部分可选配数字化彩屏上增加触摸的功能,可通过触摸的功能对实训系统进行控制,当触摸到显示屏的相应按钮,仪表将发出相应的CAN报文。

系统配置

1. 汽车组合仪表
2. 实训模拟测试盒
3. CAN总线分析仪硬件
4. CAN总线分析仪软件
5. 实训教程
6. 配套教学实训资源

实训内容
1. 汽车组合仪表实操熟悉

2.CAN总线分析软件实操熟悉

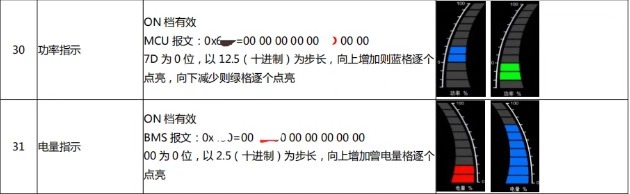

3.组合仪表CAN协议数据报文解析实操
