一、概述

（一）测试产品

汽车电器

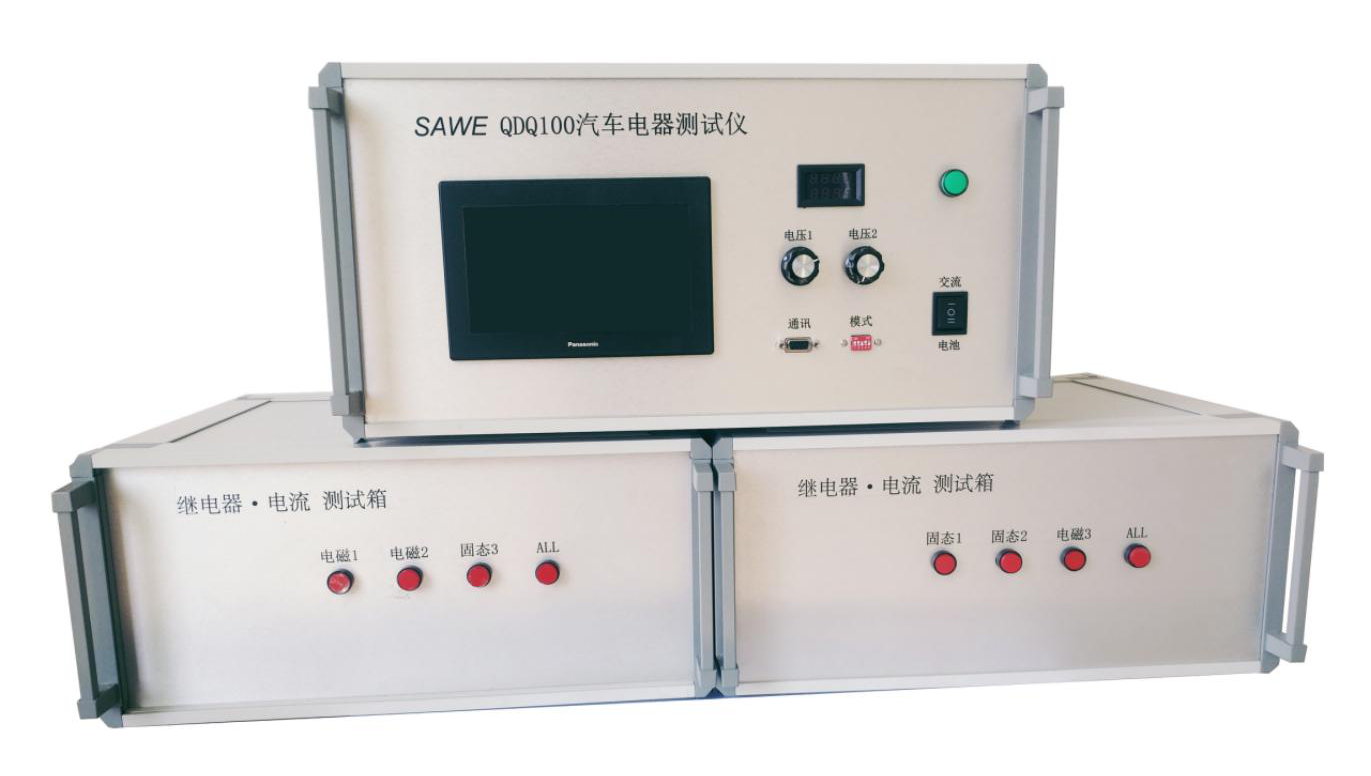

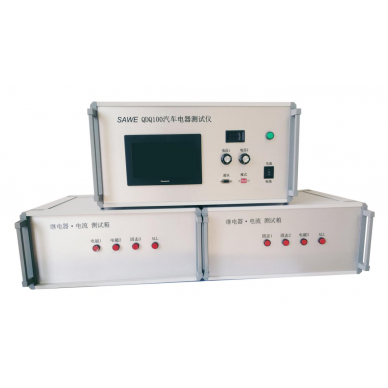

本设备由主控制箱、2个继电器、电流测试箱三部分组成，主控制箱可单独使用，2个继电器、电流测试箱需联机使用，主控制箱单独使用时可以外接日置交直流电流探头进行电流采集，联机使用时需断开日置交直流电流探头，副测试箱提供交直流电流测试和固态、电磁继电器的控制，继电器可以由PLC控制或在测试箱面板由按钮控制。

（二）测试项目

1．电压

2．电流

3．温度

4．压力

5．流量



（三）功能与特点

1．适用于汽车电器回路及电器件的在线测试，可在试验室和室外使用。

2．采用可编程控制系统和触摸屏作为控制核心，可对电压、电流、温度、压力、时间等参数进行编程控制。判定标准、测试方式可通过触摸屏设定。

3. 可采用笔记本电脑从测试仪读取数据，显示曲线，能够保存和查询全部测量数据。

4．可通过更换传感器的类型和规格，满足客户的多种测试需求。



（四）技术规格

1．交流电源：220V±10%、50Hz

2. 内置12V锂电池组，15000 mAh

3．电压

测量范围：交流0～500V，直流-500～500V

精度：±0.5%

4．电流

测量范围：交流0～500A，直流-500～500A

精度：±1%

5．温度

测量范围：K型热电偶-100～500℃，R型热电偶0～1500℃

精度：±1%

6．PWM信号

占空比 0～99%可调

电流：10A

7. 脉冲信号

频率：1～100 kHz

电压：15V

电流：5A

8. 压力

预留外部传感器电压输入接口，输入电压0-5V

9. 流量

预留外部传感器电压输入接口，输入电压0-5V

10. 触发控制

4路外部触发信号，外触发电压9-12V

11. 输出控制

固态继电器：3路，直流12～400V，200A

电磁继电器：3路，200A

12. 可调稳压电源：

2路，0～12V，10A

13. 提供上位机通讯采集功能

14.产品使用说明书请联系客服人员
