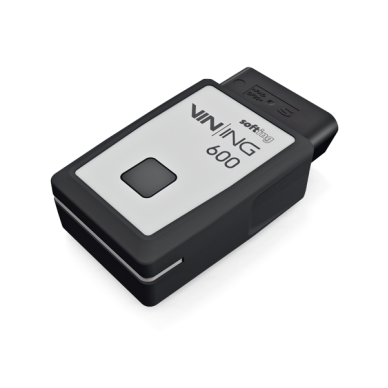

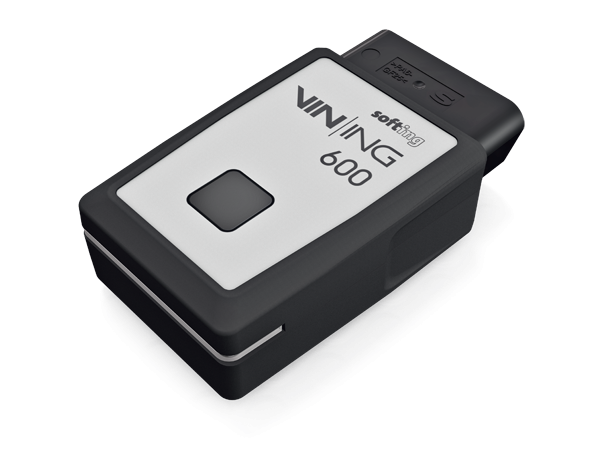

诊断接口 VIN|ING 600
适用于 DoIP 应用程序的 WLAN 以太网桥接器
VIN|ING 600 是一款紧凑型 VCI，可通过 Internet 协议诊断 (DoIP) 进行移动使用。这是确保诊断应用程序或诊断工具组 DTS8 与具有以太网访问权限的车辆之间通信的简单方法。
应用领域
- 使用 DoIP 为应用程序提供灵活的车辆访问
- 道路测试中的测量数据记录
- 服务中的诊断应用
- 快速可靠的闪存编程
好处
- 由于专注于产品导向，因此具有成本效益
- 由于坚固、紧凑的设计，用户友好
- 由于可控的激活线而灵活
- 宽光带可提供清晰可见的状态信息
- 所有必要的类型批准提供安全
概述
通用且灵活
该接口用作 WLAN-以太网桥，是车辆以太网接口的 1:1 实现，用于无线 LAN。通过标准化的 D-PDU API (ISO 22900-2)，应用程序通过 UDS on IP (ISO14229) 和 DoIP (ISO 13400) 与车辆进行通信。这是笔记本电脑上的诊断工具集 DTS8 或智能手机上的诊断应用程序的界面。也可以根据要求实施定制版本。
DoIP 所需的激活线设计灵活，可通过软件进行控制。这意味着可以考虑网关 ECU 的不同实现，并在所有相关情况下确保以太网通信。
易于使用
VIN|ING 600 易于使用，可以像任何其他标准 WLAN 设备一样与智能手机连接。该设备具有引人注目的、符合人体工程学的紧凑设计，在道路测试中为脚部留下了充足的腿部空间。由于整个外壳正面都有光带，因此可以从许多不同的角度轻松查看 WLAN 和以太网通信的状态。这款 WLAN 网桥是带有 RJ54 连接器的电缆的真正替代品 - 不仅适用于移动使用。这意味着可以避免因连接器磨损或电缆断裂而经常出现的常见问题。
可靠安全
ECE 型式认证和相关的 EMC 测试保证了设备在车辆中的无干扰和安全运行。通过使用玻璃纤维增强和抗冲击塑料以及高级 OBD 连接器，该设备还可以承受严重的应变。由于采用 PSK 的 WPA2 加密，车辆数据不会在传输路径上被任何企图窃听。
技术信息
| 技术数据 | |
| 格式 | 大约 80 x 45 x 25 毫米 |
| 电源供应 | 9 至 32 伏 |
| 能量消耗 | 大约 1.5 瓦 |
| 电脑接口 | WLAN 802.11 b/g/n |
| 车辆接口 |
以太网 100 MBit/s 引脚分配符合 ISO 13400-4 选项 1 激活线激活 |
| 加密 | 带 PSK 的 WPA2 |
| 温度范围 | 操作：0 ... +40 °C，储存：-20 ... +70 °C |
| 型式认证 |
ECE 型式认证符合 R10.05 R&TTE：EN 300 328、EN 301 489-1/-17（车载和便携式使用） 发射：EN 55022 B 级 抗扰度：EN 6100-4-2/-3/-6 道路车辆 - 电气干扰：ISO 7637-2 安全：EN 60950、EN 62311 |
| 无线电许可证 |
奥地利、比利时、保加利亚、加拿大、中国、克罗地亚、塞浦路斯、捷克共和国、丹麦、爱沙尼亚、芬兰、法国、德国、希腊、匈牙利、冰岛、爱尔兰、意大利、拉脱维亚、列支敦士登、立陶宛、卢森堡、马耳他、荷兰、挪威、波兰、葡萄牙、罗马尼亚、俄罗斯、斯洛伐克、斯洛文尼亚、南非、西班牙、瑞典、瑞士、土耳其、英国、美国 其他国家应要求提供 |
| 软件界面 | D-PDU API 软件许可证，与 DTS 或 OTX 产品一起使用 |
| 系统要求 |
WLAN 接口与 IEEE 802.11 b/g/n 兼容 操作系统参见数据表 D-PDU API |
