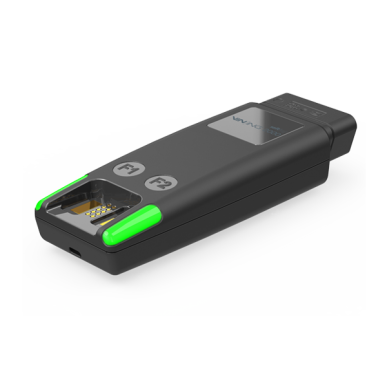

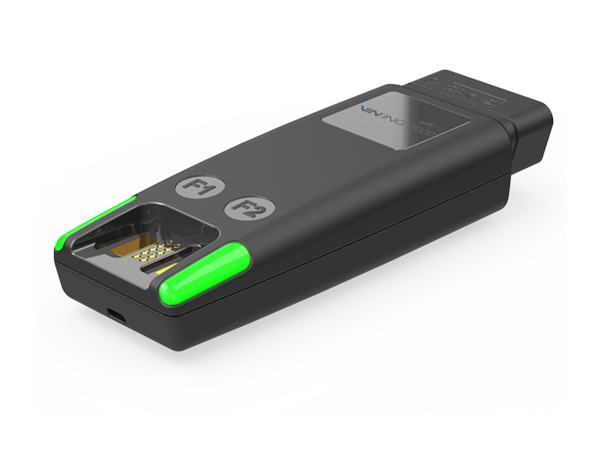

VIN|ING 2000 诊断接口
用于制造和售后服务的强大 VCI
VIN|ING 2000 是 VIN|ING 产品系列的更强大的 VCI。凭借紧凑的设计和 WLAN、LAN 和 USB 作为主机系统的接口以及 CAN/FD、K-Line 和以太网到车辆的接口,VIN|ING 2000 特别适合面向未来的制造和售后服务应用程序。
应用领域
- 工程、开发、测试、制造和售后服务中的移动应用
- 快速可靠的 ECU 编程
- 道路测试中的诊断测试和数据记录
- 具有 DoIP(IP 诊断)的面向未来的诊断解决方案
好处
- 接口中数据预处理和协议处理的可靠时间
- 带有集成诊断连接器的紧凑型设计
- 借助证书进行企业身份验证,实现最大 WLAN 安全
- 带磁性紧固的灵活 USB 和 LAN 电缆
- 集成MVCI诊断服务器的远程应用选项
概述
制造和售后服务中的移动应用
VIN|ING 2000 的 WiFi 接口配备了两个独立的通信通道,并符合 IEEE 802.11 a/b/g/h/n,支持 2.4 和 5 GHz 频段。目前的WPA2/PSK、WPA2/RADIUS等加密技术以及高性能漫游特性是在生产线或售后服务中使用的前提。此外,该器件具有多种睡眠/唤醒模式和可编程功能键,用于在诊断序列中进行交互。当通过 USB 或 LAN 与主机 PC 通信时,MagCode 连接是一个预先确定的断点,它在机械负载相当大的情况下分离电缆连接。
MVCI 服务器的远程应用程序
由于对其前身 HSC 进行了重大修改,VIN|ING 2000 适用于创新和现代的应用场景。高密度集成组件和模块化软件架构使得在 VCI 上运行 MVCI 服务器并处理存储的 ODX 数据成为可能. 这使得测试系统可以在各种移动应用程序中远程访问车辆。
独立使用
通过在 VIN|ING 2000 上运行 OTX 序列,无需连接到主机系统即可独立处理整个诊断任务。这使得以可承受的价格实现独立编程解决方案、执行器诊断和其他控制任务等应用成为可能。

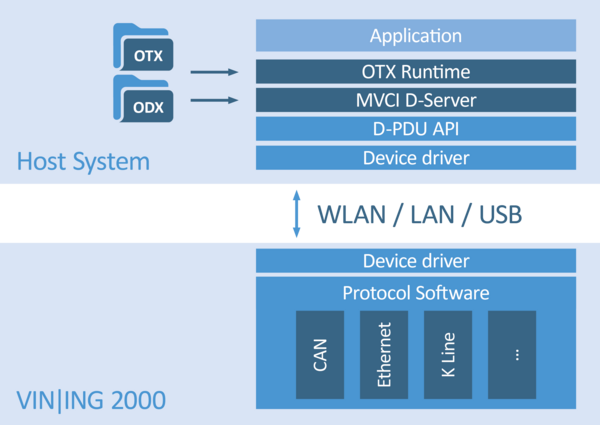

主机系统上的MVCI D-Server

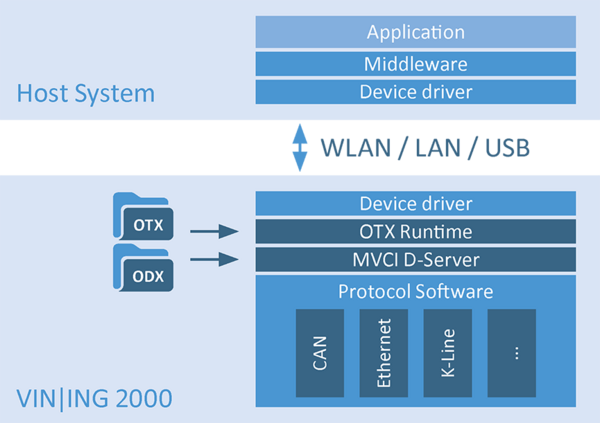

VIN|ING 2000 上的MVCI D-Server
![](static/picture/20210713114532_73057.png)
技术信息
技术数据 | |
住房 | 聚酰胺外壳,约 135 x 50 x 25 毫米 |
电源供应 | 7 ... 32 V 通过车辆诊断连接器 |
目前的消费 | 12 V 时通常为 300 mA,具体取决于操作模式 |
微控制器 | 1 GHz ARM Cortex CPU,带实时协处理器 |
电脑接口 |
USB V2.0 高速,480 Mbit/s,通过可选 USB 电缆 LAN 100 MBit/s,通过可选 LAN 电缆(准备中) WLAN IEEE 802.11 a/b/g/n/h(2.4 和 5 GHz),300 MBit /s(基础设施和接入点) 由于具有证书处理的企业身份验证,因此具有最高的 WLAN 安全性 |
车辆接口 | 集成诊断连接器符合。符合 ISO 15031-3 |
能够 | 用于 CAN FD 的 CAN 通道,在 acc. 符合 ISO 11898-2 |
ISO 9141-2 |
2个用于12V和24V车载系统的K-Line通道;一根 K-Line 可用作 L-Line; 最大波特率 250 kBaud(取决于协议和总线物理) |
以太网/DoIP | 符合 ISO 13400-3 的以太网 100Base-TX 和以太网激活线 |
数字输入 |
点火 (KL 15) 两个电容式按钮,运动检测器(使用取决于操作软件) |
状态指示灯 |
2 个用于光信号的 RGB 发光二极管(可编程,使用取决于操作软件) 声信号(可编程,使用取决于操作软件) |
能源管理 |
可配置的待机模式 <1mA(使用取决于操作软件) 唤醒:CAN、KL 15 和运动传感器 |
温度范围 | 操作:-20 ... +50°C,储存:-20 ... +85 °C |
防护等级 | 符合 IP52 的防尘和防溅水保护 |
EMC 符合性 | 符合 RED 指令 2014/53/EU 和 FCC Part 15 Subpart B |
无线电许可证 |
欧盟国家、冰岛、加那利群岛、列支敦士登、瑞士、土耳其、日本、美国 筹备中:澳大利亚、巴西利亚、中国、香港、印度、加拿大、墨西哥、菲律宾、俄罗斯、新加坡、 韩国、台湾、泰国 其他应要求的国家 |
软件接口 |
D-PDU API 符合适用于 Windows 和 Android 的 ISO 22900-2(Linux 和 iOS 准备中), 支持的协议: - CAN 上的UDS - IP上的UDS (DoIP) - K-Line 上的KWP2000 (准备中) PassThru API,根据适用于 Windows 的 SAE J2534-1,支持的协议: - CAN 诊断 - CAN RAW - K-Line 上的KWP2000 (准备中) |
![](static/picture/20210713114624_64645.png)
