基于Gantner仪器的漏电流采集数据方案
作者:admin 点击:933
磁通门直流漏电流变送器
产品介绍
直流漏电流变送器是一种利用磁通门原理(Flux gate)将被测直流电流转换成与该电流成比例输出的直流电流或电压信号的测量模块,从而实现与现有数据采集记录仪连接,完成数据长期稳定记录的功能。具有高精确度、高线性度、高集成度、体积小结构简单、长期工作稳定且适应各种工作环境的特点。
性能指标
输入范围:0 ~±100mA 内可选如 0 ~±10mA,0 ~±20mA,0 ~±50mA
精度等级:≤1%.F.S 线性度:优于 0.5% 响应时间:≤120ms
温度特性:≤300PPM/℃(0~50℃) 整机功耗:≤300 mW
隔离耐压:输入/输出/外壳间 AC2.0KV/min*1mA
阻燃特性:UL94 – V0
工作环境:-25 - +70 ℃,20% ~90%无凝露贮存环境:- 40℃~70℃,20% ~95%无凝露

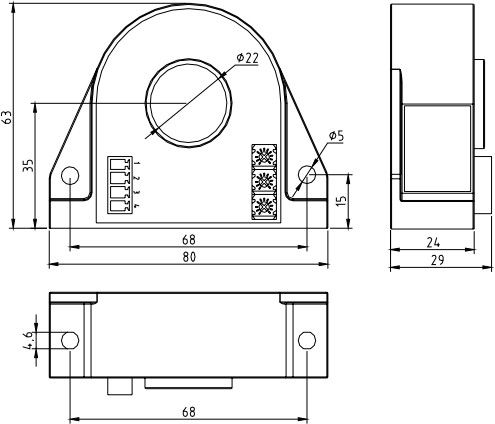

产品结构图
![](static/picture/20210826135643_11420.png)
连接现有采集设备说明

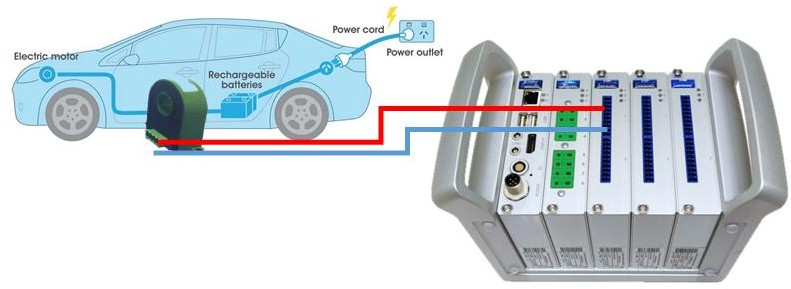

本直流漏电流变送器可以实现 10mA 以上的精确测量,精度优于 1%(可定制),当采集电流高于测量量程以后,自动保护,不会损坏传感器本身。传感器模拟输出电压信号(或电流信号),通过Gantner采集设备的模拟输入通道可以实现数据的同步采集和 7X24 小时不间断记录。以下是接线图示意。
