甘纳仪器-使用在线Dashboard深入分析测量数据
作者： 点击：1175
数据使得跨部门的工程师具有更强的洞察力以改进工作流程、方案和完成创新。监测和响应越来越多传感器测量数据的能力似乎是一个雷区。Dashboard已经发展成为专业工程师分析测量数据需要掌握的基本工具之一。
Dashboard是数据的视觉翻译。现代化的Dashboard使得工程师能够实时监测、分析任何测量数据并对其做出反馈，无论数据量如何，都可以将数据转换成数据洞察力。
现在您可以使用GI.bench创建您的Dashboard!按照以下三个简单步骤操作，从您的GI.bench Dashboard中获得更多信息。

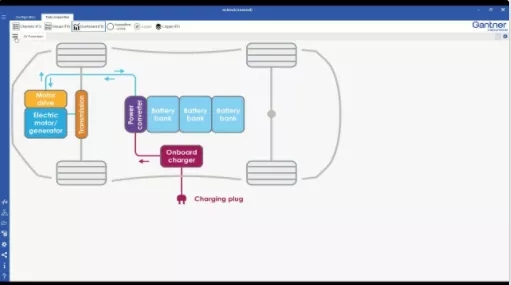

在创建Dashboard之前，您需要创建或打开一个连接了Q.controller的 GI.bench项目。转到“数据采集”选项卡下的Dashboard界面，然后选择左上角的按钮并打开Dashboard设计器。

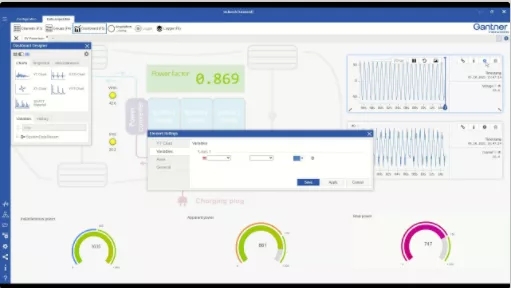

现在您可以开始创建您的Dashboard并以您喜欢的任何方式组建：将图表和图形元素拖放到画布上。为方便起见，对齐对象通过将图表或图形元素与画布上的现有元素对齐来精确排列图表或图形元素。创建完成后，您可以通过将测量变量拖放到预定元素将它们添加Dashboard组件中。
温馨提示：要使Dashboard中数据更加明确具体，请添加动态图像部件并从媒体库中选择图像。将图像放置在仪表界面的底层上时，您可以在前层中使用LED、仪表或数字显示器等小工具覆盖图像。
Dashboard应以快速、易于扫描的格式显示数据，并提供一目了然的最相关信息。在GI.bench Dashboard界面中，图表和图形元素可单独设置以实现有效的仪表界面显示。
在图表中，单击右上角的齿轮图标以打开“设置”菜单。您可以在此处设置图表轴、颜色和缩放。您可以选择两种类型的光标；当您将鼠标停在数据集上时，工具提示将显示数据集的实时值，并且光标会添加两个垂直滑块以比较图表中两个数据集之间的差异。在LED、仪表或条形图等图形设置中，您可以设置不同颜色。颜色范围允许您为各个测量值范围设置预定义颜色，以便用户通过不同颜色对数据一目了然。
新功能：GI.bench v1.10.0引入了图表链接，这是一种在Dashboard中可视化分布在不同图表中的测量数据之间关系的简单方法。使用图表链接功能，您可以同步仪表界面中多个图表的操作。您可以将图表分组以缩放、平移或同时跨多个图表使用工具提示并标记，以便您更加轻松地获取测量数据值。
完成仪表界面编辑后，单击左上角的十字按钮退出仪表界面设计器模式。GI.bench将自动保存您设计好的Dashboard，并作为项目的一部分进行保存。现在你可以进行下一步了！

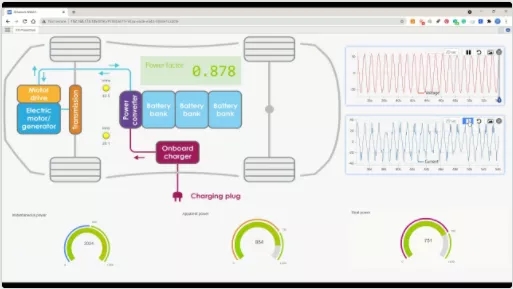

借助我们的在线Dashboard功能，您无需将数据采集系统放在身边即可监控测量数据。使用内置的 Web 服务器，您即可轻松地与工程师团队甚至您的客户共享您的GI.bench Dashboard。
在首选Web浏览器中输入运行GI.bench软件的计算机的IP 地址，并添加端口号8090(例如 192.168.178.152:8090)
