DLX集成型数据记录器

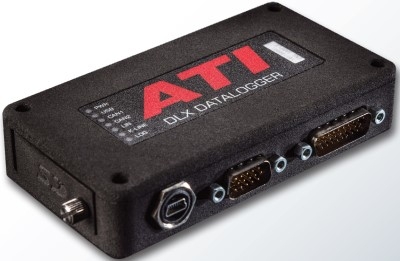

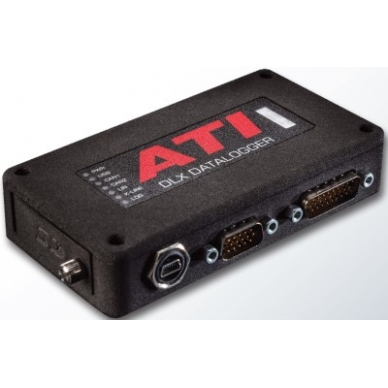

DLX数据记录器外形小巧，集成了多种功能:包括CAN接口、数据采集模块、以及数据记录器。能通过CAN、K-LINE等通道连接至ECU或者ATI数据采集硬件。
DLX拥有8个模拟通道、一个传感器电源输出通道、4个 热电偶通道以及4个数字输入/输出通道。多样的通道组合使得采集自ECU和仪器的数据更为相关，更易进行分析。DLX为小型发动机的开发提供了结实耐用且经济有效的数据采集与标定接口，紧凑的结构设计和IP65防溅级别使得DLX在受空间约束的应用中成为理想选择。
DLX记录的文件以ASAM MDF4格式保存到可拆卸的SDHC存储卡上。DLX完全符合MDF4文件格式4.1版，因此无需客户转换数据或附加的记录仪信息。DLX还可以在没有进行记录的时候，作为读卡器，更便捷的获取MDF4记录。
|
|||
|
|||
数据存储在DLX中的ASAM MDF V4文件中，可以通过USB端口或取出SDHC卡轻松访问。
• 四个数字输入/输出通道
• 四个+/- 5 V差分模拟输入
• 四个0至20 V单端模拟输入
• 四个K型热电偶输入通道
• 两个高速CAN 2.0B通道
• 一个符合ISO 9141标准的K-Line通道
VISION Data Analyzer数据分析软件是专门为支持MDF4文件开发的，可以容纳非常大的数据设置。
在数据分析软件中同时监测记录与标定可以提高效率。
通过使用ATI VISION标定及数据采集软件，您能够非常简单地对DLX数据记录器进行配置。
DLX 数据记录器 I/O 性能参数
|
+/-5 V 模拟输入 |
|
|
通道数量 |
4个单极单端差分输入 |
|
输入范围 |
±5 V |
|
ADC 分辨率 |
16 位 |
|
最大采样率 |
2KHz每通道，固定 |
|
输入阻抗 |
20 MÙ |
|
输入保护 |
±36 V |
|
0-20V模拟输入 |
|
|
通道数量 |
4个单极单端输入通道 |
|
输入范围 |
0 - 20 V |
|
ADC 分辨率 |
16 位 |
|
最大采样率 |
2 KHz 每通道，固定 |
|
输入阻抗 |
1.14 MÙ |
|
I输入保护 |
±100 V |
|
热电偶输入 |
|
|
通道数量 |
4个K型通道 |
|
测量范围 |
-200 °C 到 +1372 °C / -328 °F 到 2501 °F |
|
最大采样率 |
每通道10Hz |
|
输入保护 |
±36 V |
|
数字输入/输出 |
|
|
通道数量 |
4个单极单端输入/输出通道 |
|
输入阻抗 |
100 KÙ |
|
输入开关阀值 |
LVTTL |
|
输出状态 |
逻辑低，逻辑高，无效（Hi-Z）或开漏状态 |
|
输出驱动能力逻辑低 逻 辑 高 开漏抗阻 开漏连续负载电流开漏供应电压 H-Z的泄漏电流 |
最大0.6V，IOL ＝ 0.1mA 最小2.7V，IOH = -0.1mA 0.8Ù，最大电流0.5A 最大0.5A 最大36V ±3.5 uA |
|
最小-最大负载电压 |
-0.6 to 36 V |
|
传感器电源输出 |
|
|
通道数量 |
1个可调整5-15V（最大负载500mW）通道 |
|
调整步长 |
10 mV |
|
精度 |
±20 mV |
基本规格
|
设置 |
|
|
应用接口 |
VISION 标定和数据采集软件 |
|
指示器 |
|
|
双极LED |
(1) 电源, (1) USB通信, (2) CAN通信, (1) K-Line通信, (1) LIN通信， (1) 记录器状态 |
|
内存 |
|
|
存储形式 |
可由用户移除的SDHC内存卡，具备封装盖， 32GB class 10的工业等级 |
|
PC 通讯 |
|
|
USB |
（1）USB2.0通道；支持VISION及第三方XCP软件 |
|
网络通信 |
|
|
CAN |
2个CAN 2.0B通道 |
|
K-Line |
1个兼容K-LINE的ISO9141通道 |
|
运行条件 |
|
|
连接器 |
至PC: USB Mini-B 输入/输出信号 (INST): DB26HD-M 电源及数据（COM）: DB15HD-M |
|
电源 |
5至36VDC |
|
温度范围 |
-40 °C 到 +85 °C / -40 °F 到 185 °F |
|
机械的 |
|
|
构造 |
IP65 黑色高性能聚酰胺塑料封装 |
|
外形尺寸 |
120 x 64.5 x 23.3 毫米 / 4.7 x 2.5 x 0.9 英寸 |
|
重量 |
145 克 / 5.1 盎司 |
DLX 数据记录器 订单信息
|
产品 |
|
|
零件号码 |
描述 |
|
153-1100 |
DLX 1100系列数据记录器 |
|
配件 |
|
|
|
零件号码 |
描述 |
|
|
150-0210-6FT |
1.83m/6ft |
线缆；DLX 电源/通讯转接器；DB15至无端接 |
|
150-0211-6FT |
1.83m/6ft |
线缆；DLX 输入/输出转接器；DB26至无端接 |
基本规格
|
设置 |
|
|
应用接口 |
VISION 标定和数据采集软件 |
|
指示器 |
|
|
双极LED |
(1) 电源, (1) USB通信, (2) CAN通信, (1) K-Line通信, (1) LIN通信， (1) 记录器状态 |
|
内存 |
|
|
存储形式 |
可由用户移除的SDHC内存卡，具备封装盖， 32GB class 10的工业等级 |
|
PC 通讯 |
|
|
USB |
（1）USB2.0通道；支持VISION及第三方XCP软件 |
|
网络通信 |
|
|
CAN |
2个CAN 2.0B通道 |
|
K-Line |
1个兼容K-LINE的ISO9141通道 |
|
运行条件 |
|
|
连接器 |
至PC: USB Mini-B 输入/输出信号 (INST): DB26HD-M 电源及数据（COM）: DB15HD-M |
|
电源 |
5至36VDC |
|
温度范围 |
-40 °C 到 +85 °C / -40 °F 到 185 °F |
|
机械的 |
|
|
构造 |
IP65 黑色高性能聚酰胺塑料封装 |
|
外形尺寸 |
120 x 64.5 x 23.3 毫米 / 4.7 x 2.5 x 0.9 英寸 |
|
重量 |
145 克 / 5.1 盎司 |
