2022-09-13

ADFweb智能网关,适用于各种灵活总线系统

作者:triv    点击:909

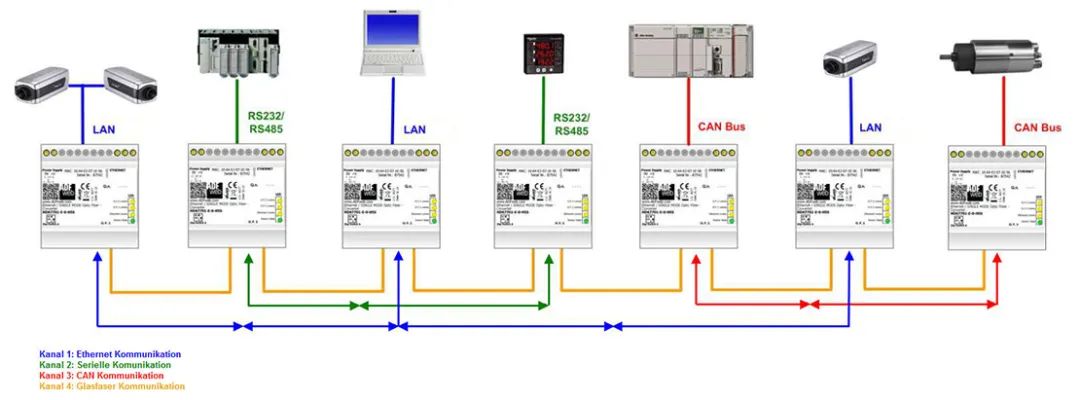

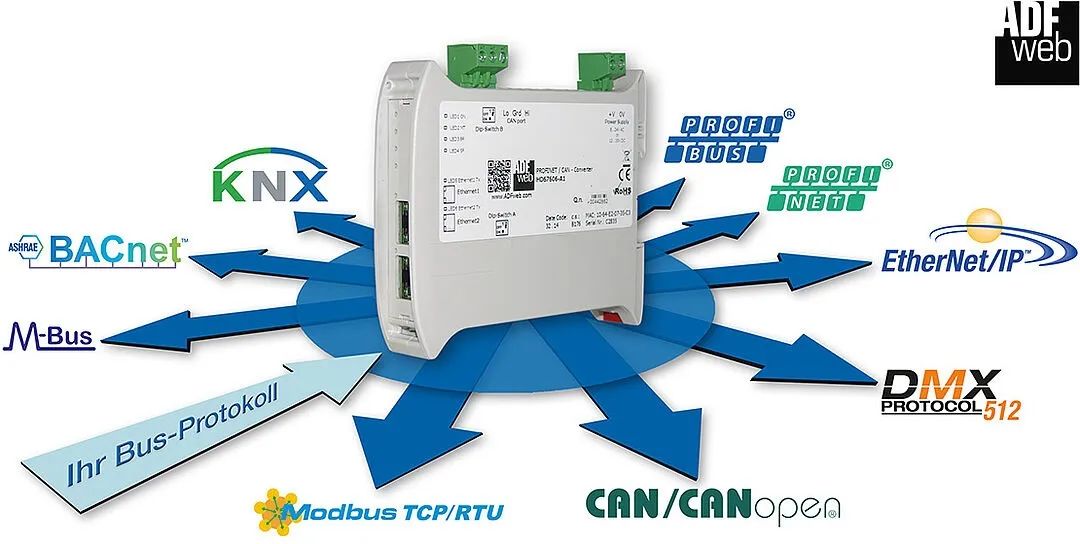

ADFweb的各种网关设备经过精心设计,适用于各种灵活和个性化的总线系统,涵盖了市场上的各种接口、构造形式和应用程序。BACnet、M-Bus、KNX、Profinet、Profibus、Modbus TCP/RTU等全球公认的标准可以快速、轻松地相互连接或连接。


凭借各种设计,网关适用于任何安装位置。模块化固件结构为您提供已在全球范围内尝试和测试的标准功能,但您可以根据应用程序的特定需求灵活调整。我们的网关与领先制造商和总线组织的接口兼容。


产品描述

网关的型号名称制定有规律可循。例如,如果您选择了网关 HD67044-B2-20,您会在项目名称中找到以下术语:

M-Bus Master / Modbus TCP Server
这意味着网关是M-Bus 侧和 Modbus TCP 侧是 Modbus TCP 服务器。

因此,您可以在 M-Bus 侧将 M-Bus 从站连接到此网关。您可以在 Modbus TCP 端将客户端连接到此网关。


多种设计适配不同用途

A1外壳


纤薄(仅23mm宽)和节省空间的设计,非常适合安装在控制柜中。顶帽式导轨安装和可拆卸螺钉端子确保快速安全的安装以及设备的无故障接线。

尺寸:23mm x 107mm x 120mm
外壳:PVC
防护等级:IP20
重量:约 200 g
温度范围:-40 °C 至+85 °C

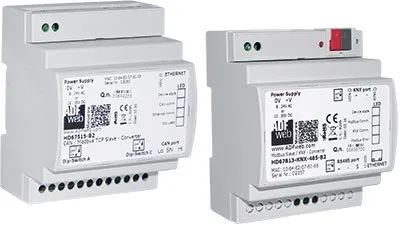

B2外壳



紧凑型设计,非常适合安装在子配电柜中。DIN导轨安装确保设备的快速安全安装。

尺寸:71mm x 95mm x 60mm
外壳:PVC
防护等级:IP20
重量:约 200 g
温度范围:-40° C 至 +85 °C

DALI外壳


紧凑的 DALI 外壳与 B2 外壳相同,但只有 35 毫米宽,非常适合安装在子配电柜中。DIN 导轨安装确保设备的快速安全安装。

尺寸:35mm x 95mm x 60mm
外壳:PVC
防护等级:IP20
重量:约 200 g
温度范围:-40 °C 至+85 °C

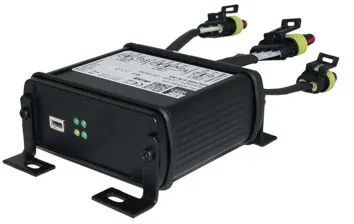

坚固的工业外壳






专为承受极端恶劣环境条件的应用而设计。这种特殊外壳中的网关对温度波动和振动具有很高的耐受性,可以防尘和防潮,因此注定适用于极端工业应用。

不带支架:86mm x 36mm x 74mm
带A型支架:86mm x 40mm x 105mm
带B型支架:112.5mm x 40mm x 83mm
带C型支架:112.5mm x 40mm x 105mm

外壳:黑漆金属外壳
防护等级:IP65 / IP67
重量:约 200 g / 约 350 g
温度范围 -40 °C 至 +105 °C


经济的实施和配置

由于采用DIN导轨安装、可插拔螺钉端子(B2外壳)和相关的简单设备接线,网关可以快速安全地安装。只需几个简单的步骤,即可将网关集成到您现有的应用程序中。

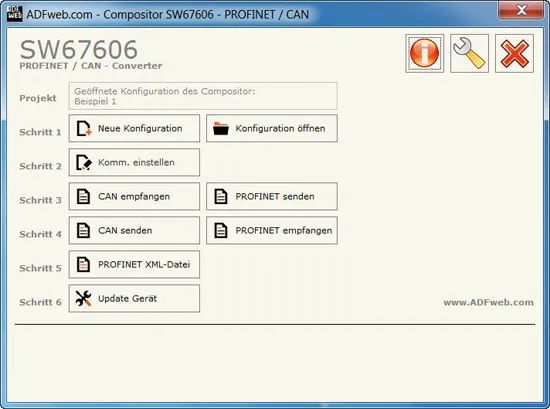

使用PC上简单、直观、多语言和免费的配置软件可以快速方便地配置数据点。只需执行5个配置步骤,即可通过以太网将完成的项目传输到设备。配置软件还允许您存档项目,从而随时访问您的配置。

由于类似模具的软件结构,每个网关变体都有一个单独的配置软件模块。这意味着无需安装大型软件包。

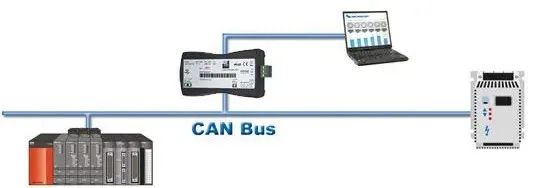

安全分析仪

借助功能强大的HD系列CAN分析仪,您可以观察、监控和分析CAN或CANopen总线中的数据传输。只需将分析仪集成到您的系统中,即可查看带有时间戳的所有消息。将记录的数据导出到您选择的电子表格程序。分析仪允许您在 CAN 总线中主动发送消息,这将提高调试阶段或故障排除时的灵活性。

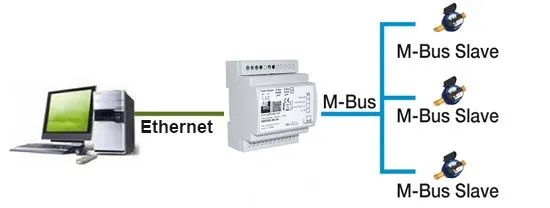

读出模块/扫描仪

作为扫描仪使用,您可以方便地读取连接的M-Bus设备。模块将扫描M-Bus区域的主地址或次地址,并显示连接的M-Bus设备的变量。该模块可以作为M-Bus主站连接到M-Bus从站,也可以作为从站连接到现有网络。

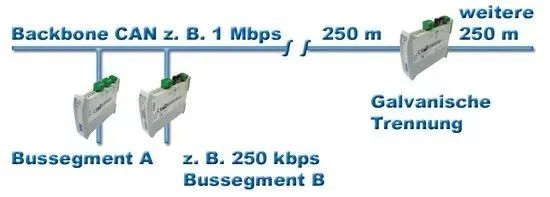

灵活的中继器/电流隔离器

除了信号放大外,中继器还执行去耦和电流隔离。设备的硬件架构的设计方式使其可以非常灵活地用于各种任务,例如作为纯放大器或作为不同总线段之间的耦合器。

  • 电流隔离
    在电流隔离的帮助下,来自一个总线段的干扰峰值不会转移到另一段。因此,您可以保护您的硬件免受外部影响。可根据客户具体情况实施高达4kV的电压值。

  • 不同的波特率
    两个连接的总线系统可以以不同的波特率运行。这样,不支持所有波特率的终端设备也可以集成到您的系统中。

  • 电缆延长
    电缆延长在所有总线系统中,电缆长度和波特率直接相关波特率越高,电缆长度越短。使用这些中继器,可以轻松增加线路长度,因为可以单独查看两个总线段。使用中继器已经可以将线路长度加倍。

  • 数据过滤
    配备内置数据过滤器。这使您可以轻松设置允许从总线“A”传递到总线“B”的消息。因此,您可以将各个段中的总线负载降至最低。
