方案配置

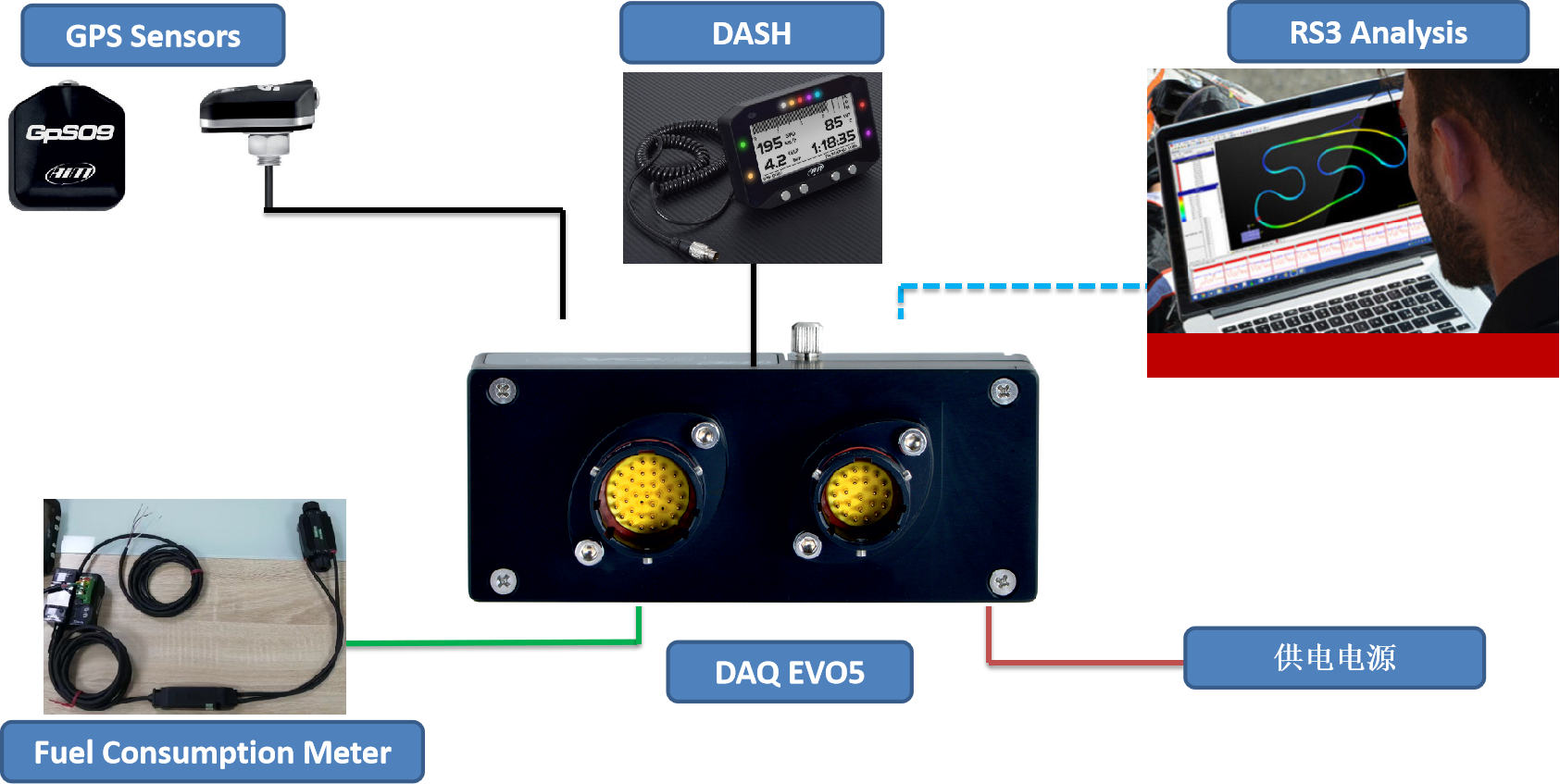

测试系统框图

DAQ EVO5

功能强大且灵活的数据记录仪

采集您需要的所有信息：包括来自车辆ECU的数据通过CAN，RS232或K线，来自内部加速度计和陀螺仪，来自套件中包含的GPS测速测距传感器模块。
从模拟、数字输入，外部扩展已经预定义的数字通道。传感器可以连接到8路可配置的模拟通道，RPM输入和4路轮速IO输入，2路IO输出。
内部三轴加速度计和陀螺仪传感器：
内置的惯性平台让您拥有最强大的系统，可以了获取车辆加速度、车身姿态等信息。

GPS信号天线

GPS09 比大多数现有 GPS 系统更精确。因为GPS09不仅包括GPS卫星信号和全球导航卫星系统（GNSS）信号，还增加了来自北斗和伽利略卫星系统的信号。 可保证精度和可靠性，这是老一代 GPS 系统无法比拟的。

配套传感器

超声波流量传感器（夹钳式）

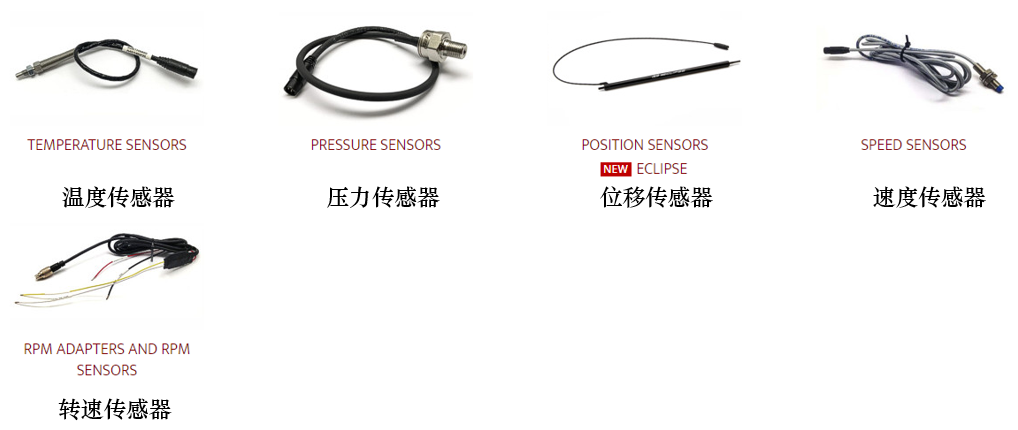

其它类型传感器

PC上位机系统软件

RS3+RS2 Analysis

记录的数据会以压缩格式储存，大大减小了文件大小,以获得更快的数据下载速度；通过系统的USB下载数据。数据文件可以方便的导入到上位机分析软件RS3+RS2 Analysis。
RS3+RS2 Analysis是所有系统的强大功能的核心。
定义功能: 可新建、更改、删除、输入以及输出所有通道、ECU、计算公式、显示页面、数字输出、报警和其他扩展模块信号的定义。

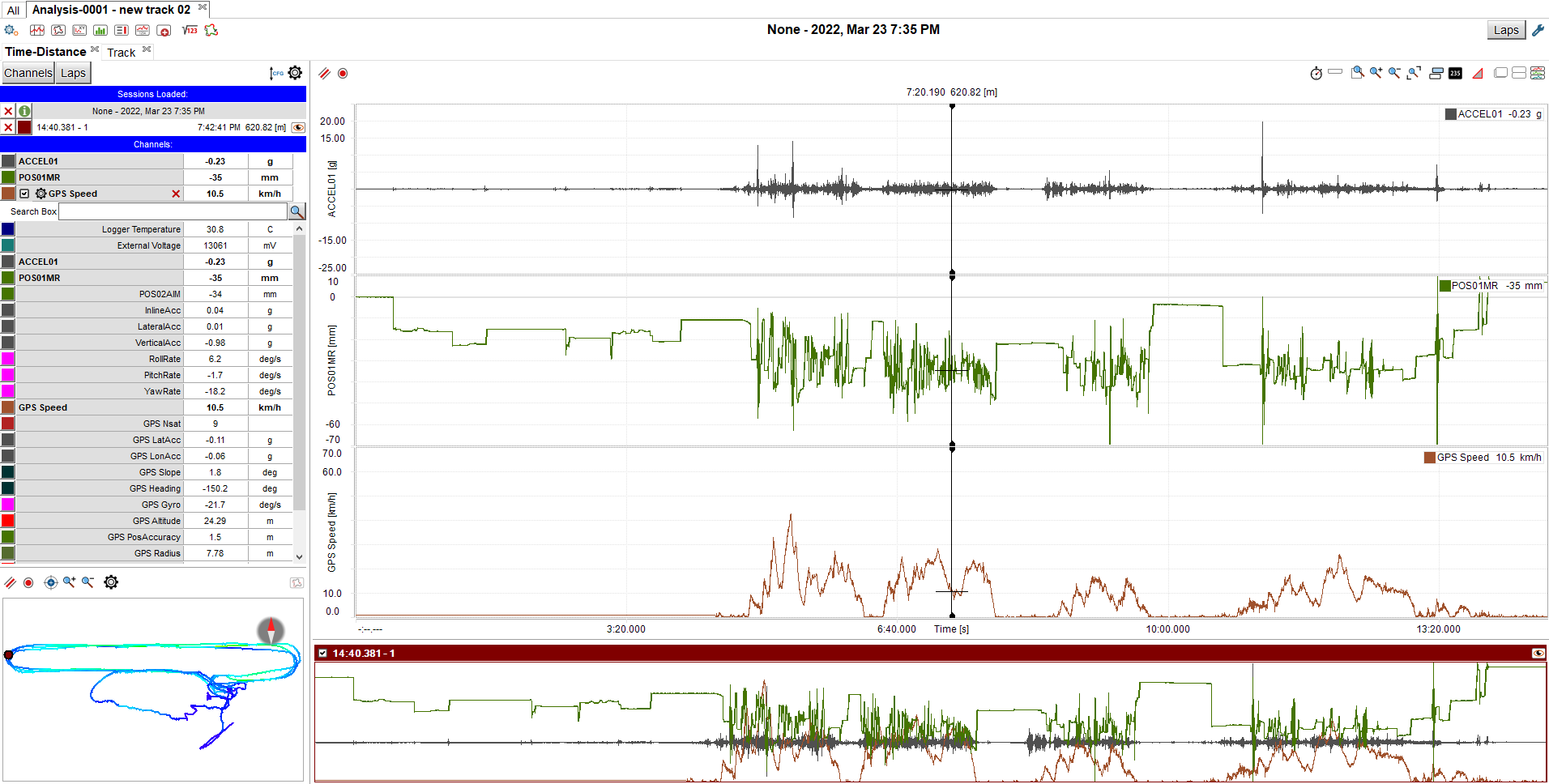

分析功能:  可在电脑上分析所有的数据: 曲线图、柱状图和表格，用于分析驾驶状态、车辆状态、数据对比分析等。
