干货分享 | 浅谈CAN总线在铁路通信中的应用
作者:Triv 点击:333
随着铁路的快速发展,电子信息设备在铁路信号上得到了广泛的应用,如何进行设备之间的通信成为了一个重要的议题。
![图片](static/picture/20230814092128_96901.jpg)
列车通讯中的相关概念
列车控制和管理系统(TCMS)由处理单元、网络、子系统及其接口组成
提供控制和检测、诊断等服务,以及对各种列车组件(HVAC、速度控制
振动控制、刹车、灯光、供水、闭路电视、电池、车门、紧急通信和事件
记录仪)的升级和重新配置。
列车通信网络(TCN)最初基于CAN等工业现场总线,用于TCMS的数据传输
TCN由多功能车辆总线(MVB)和绞线式列车总线(WTB)组成,用于
连接列车的不同车厢(车厢和货车厢)。TCN组件通过IEC 61375实现标准化
以适用于铁路应用。以太网列车骨干网(ETB)是一种基于以太网的TCN
已通过IEC 61375-2-5实现标准化,比原来的IEC 61375标准化TCN更具成本
效益和灵活性。
MVB全称是多功能车辆总线,它的使用场合比较单一,是IEC 61375中
标准化的车辆总线,用于铁路车辆的互连,目前广泛应用于城市轨道
交通的各类车型中。IEC 61375定义了硬件和软件协议、自动化重新配置
以及拓扑结构和子系统接口等网络服务。在车头中,它能为各种机载设备
如无线电、诊断系统、刹车、电力电子模块、电源线、电机控制和驾驶舱
提供标准通信接口。在车厢中,它能连接车门控制、HVAC、乘客信息系统
照明单元等。
WTB绞线式列车总线主要用于列车级的通信,其传输速率为1Mbit/s
可以实现过程数据和消息数据的传输,其最大特点就是具有列车初运行功能
(列车初运行功能就是当列车车辆的配置发生变化后,能够自动地对
车辆进行编址,构成新的列车拓扑结构,而不需要人为的参与)
WTB总线特别适用于需要动态编组的列车车辆。
CAN(控制器局域网,Controller Area Network)属于工业现场总线范围
是最有稳定可靠的现场总线之一。相比其他总线来讲,CAN 总线具有
可靠性高、通信速率高、容易实现、维护方便、性价比高等诸多特点
另外很多开发板都带CAN接口,这也方便了行业工程师进行拓展开发
CANopen是由国际协会“CAN自动化(CiA)”基于CAN开发的通信协议
并通过EN 50325-4标准化。它是一种更高层次的通信协议和设备文件规范
适用于分布式、工业、嵌入式和自动化解决方案。
![图片](static/picture/20230814092236_31684.png)
基于以下特点,现在CAN总线被越来越多的应用于铁路行业:
✔️能够设置多个节点,完成更多设备的网络管理。CAN总线支持多个
节点挂载在总线上,比较类似I2C总线,可以在SCL和SDA上挂载多个从机。
在CAN总线具体应用过程中,总线主要应用MCU/CPU、CAN控制器以及
CAN收发器等多个部分。
✔️具有错误检测功能。在网络报文发送出错之后,CAN总线能够对
错误进行自行检测。
✔️节点控制器可以判断错误是暂时的数据错误还是持续性错误
当总线上发生持续数据错误时,控制器可将节点从总线上隔离。
如今,CAN与CANopen解决方案可在各种列车上运行,如机车
长途客车、城市/地区/国际列车、高速列车、有轨电车、单轨铁路和地铁等。
CAN总线在铁路通信中的应用
CAN总线可在铁路通信中支持以下应用:
1
列车控制
CAN总线用于传输驾驶员与车辆之间的信息,实现列车的行驶、制动
加速等功能。例如,驾驶员可以通过操纵杆控制列车的速度,这一信息
被传输到车辆控制单元中,由控制单元对列车进行控制。CAN总线可以
在这个过程中实现快速的数据传输和控制,确保列车的安全、稳定运行。
2
信号系统
CAN总线用于传送轨道的信号信息。例如,在信号控制设备中
CAN总线可以将轨道的信号状况信息传输给列车控制单元,使列车能够
更好地适应信号状态变化,实现对列车的有效控制。
3
维护维修
CAN总线可以将列车各个系统的运行状态和故障信息实时传输到
列车的监控系统,从而及时发现或诊断问题并进行维修,提高处理
效率和安全性。
4
其他应用
CAN总线可应用于列车的各个子信息系统,例如:安全监控系统
行车记录器、空调系统、照明系统等领域,进行实时可靠的数据通信
确保列车的正常运行和乘客的安全。
满足当前和未来的铁路通信需求
1983年,CAN总线协议由德国Bosch公司设计推出。1985年,Kvaser就开始
专注于CAN技术的研发,深耕行业领域40年,至今已经累计推出100多款CAN产品
凭借可靠、便捷且耐久的品质,Kvaser产品深受全球工程师的喜爱
Kvaser拥有许多与火车/机车应用相关的CAN产品,包括PCI-X、PCIe
Mini PCIe和PCI 104等接口。
案例分享
![图片](/upload/system/image/20230814/20230814092342_57784.png)

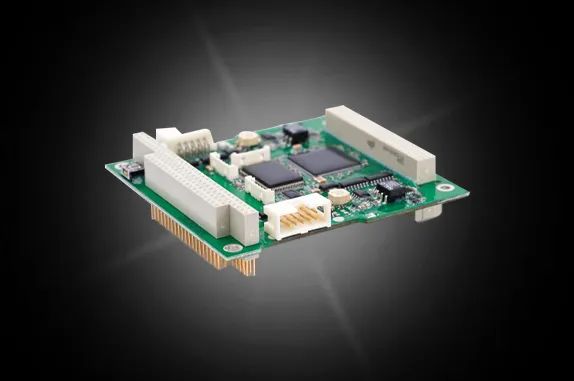

MicroMax Computer Intelligence成立于1979年,公司总部设在纽约市。MicroMax是一家工程公司,开发和制造工业和机载计算机,以及用于关键任务应用的专用计算机系统。为了满足客户对运输(铁路、海运和航空)等关键任务应用的需求,Kvaser为其M-Max系列坚固型计算机提供了定制的双通道PC/104+兼容CAN接口。
![图片](static/picture/20230814092450_43499.jpeg)
“铁路行业的CAN接口必须高压隔离。Kvaser已经更新了其标准PCI/104产品,满足了我们对高压隔离的需求,是我们需要的产品。我们的客户正在寻找:坚固耐用、完全密封、符合 IP66标准、具备抗冲击和振动保护并能够承受极端温度(-50至 +70°C)的系统。我们的系统需要非常可靠,因此与能够达到这些标准的供应商合作对我们来说非常重要。”
——MicroMax总裁兼首席执行官
Samuel J. Abarbanel
除此以外,Kvaser拥有许多与CANopen兼容的产品,可用于以太网列车骨干网(ETB)
其中,Kvaser Ethercan HS是一款CAN转以太网接口,支持使用标准
Kvaser API将CAN系统的数据通过网络发送。它与CANopen完全兼容
Kvaser CANopen协议栈是一种完整且用户友好的API,专为高性能
CANopen网络而开发,例如:用于铁路应用以及其他领域的网络。
