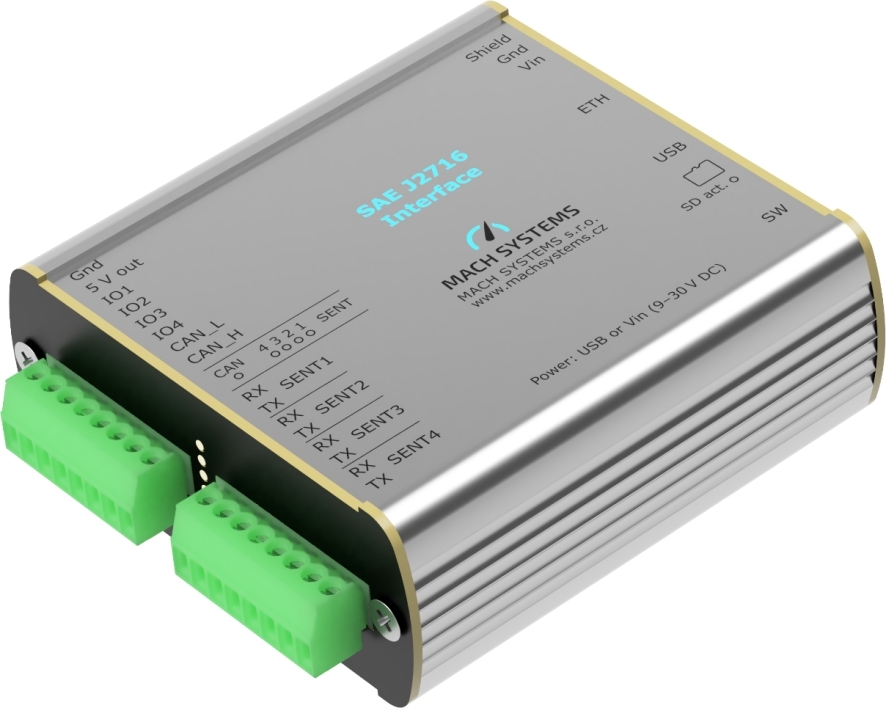

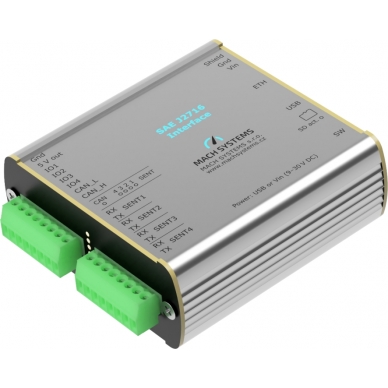

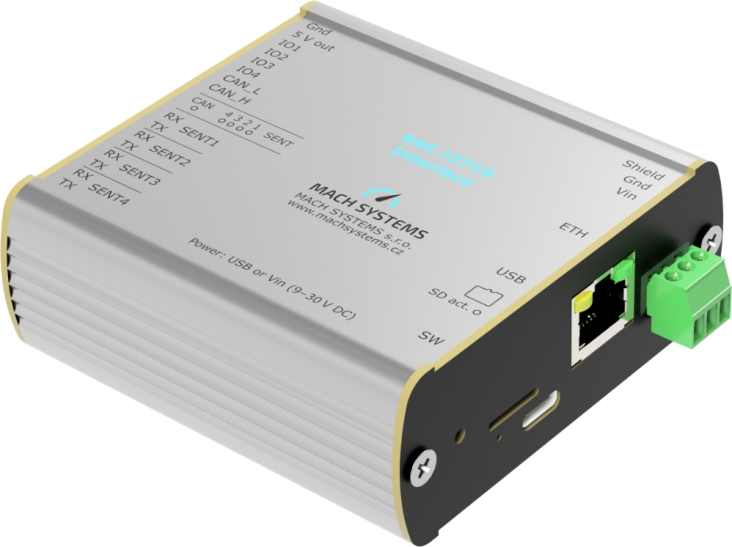

MACH SAE J2716 (SENT) 转换器 - 多功能SENT接口 独立数据记录仪

型号:MACH SAE J2716
发布时间:2023-10-30
售后服务: 技术支持中心

MACH SAE J2716 接口具有四个SENT通道、一个以太网端口、一个USB端口、一个 CAN(/FD)通道、四个模拟通道和一个 MicroSD卡插槽。该设备可用作 SENT 至以太网/USB/CAN(/FD) 网关、SENT 模拟转换器、独立 SENT 和 CAN(/FD) 数据记录器,或用作以太网-CAN(/FD) 或USB-CAN(/FD) 接口。


特点

  • 4个双向发送通道

  • 支持快速、短串行和增强型串行信息格式

  • 支持短 PWM代码 (SPC)

  • Ethernet(10/100)

  • CAN(/FD)

  • USB 2.0

  • 4个模拟输入/输出可映射到 SENT 数据上MicroSD 卡插槽,用于独立数据记录和回放

  • 带备用电池的 RTC

  • 便于配置的网络界面

  • 用于配置、接收、传输和记录的免费 PC 应用程序

  • 通过以太网、USB 和 CAN (/FD) 通信协议进行集成

  • 可用作 USB-CAN(/FD)或 Ethernet-CAN(/FD) 接口

  • USB 或外部供电

  • 铝制外壳

  • 可安装在 DIN 导轨上


使用案例

  • 双向 SENT 接口

  • SENT - Ethernet

  • SENT - USB

  • SENT - CAN(/FD)

  • 发送至模拟输出

  • 模拟输入至 SENT

  • 独立 SENT 和 CAN(/FD) 数据记录器

  • Ethernet/USB 至 CAN(/FD) 接口




SAE J2716 接口提供四个双向 SENT 通道,支持快速和慢速 (短串行和增强串行) 报文格式的接收和传输。每个 SENT 通道均可独立配置 (方向、滴答时间、位数、暂停脉冲) ,并可对传入的 SENT 帧进行智能过滤,从而避免 USB /CAN(/FD) /ETH 通信过载。

该设备可通过其网络服务器或免费的 PC 应用程序进行轻松配置,后者还提供更高级的数据监控、记录和模拟功能。通过以太网、USB 或 CAN (FD) 的开放式通信协议,可轻松将接口集成到第三方系统中,如终端测试仪和测试台。

独立的数据记录功能可记录 SENT 和 CAN(/FD) 信号,包括 MicroSD 卡上的 RTC 时间戳。捕获的数据随后可在 PC 上进行转换和分析,或在 SENT 频道上实时回放。

该接口提供先进的 SENT 功能,如 SPC (短 PWM代码) 模式、CRC 故障注入 (快速和慢速报文),并支持多达8个数据字节。TX 和 RX 的 CAN 标识符均可配置,从而允许在同一 CAN 总线上同时使用多个 SAE J2716 接口。

模拟通道映射可由用户配置,每个通道都可映射到任何 SENT 通道的快速数据。转换参数 (如起始位、位长和线性编码) 也可配置。

MACH SAE J2716 接口现已上市,广州智维提供免费软件和免费技术支持,您可联系销售代表了解产品详情或购买产品。
