电喇叭耐久性能实验台


第一章、概要

1.1简介

汽车电喇叭耐久性能试验台是用于测试汽车电喇叭耐久性的设备,通过电喇叭的工作电压、电流和声音分贝三种参数进行综合判断,检测电喇叭每次工作情况是否合格,最终统计总工作次数。根据国家标准按照国家标准 GB 15742-2006《机动车用喇叭的性能要求及试验方法》和QC/T 30-2004  《机动车用电喇叭技术条件》规定的耐久性次数要求判断电喇叭是否达标。

本试验台可以测试12V或者24V两种规格的电喇叭,最多可同时测5个相同规格的电喇叭。电喇叭的工作电压、电流和声音分贝三种参数可根据用户需要自由设定,试验台的重要数据具有断电保护功能,重新来电后只需按下测试界面中的“运行”按键就可继续进行测试,操作简便、易懂。

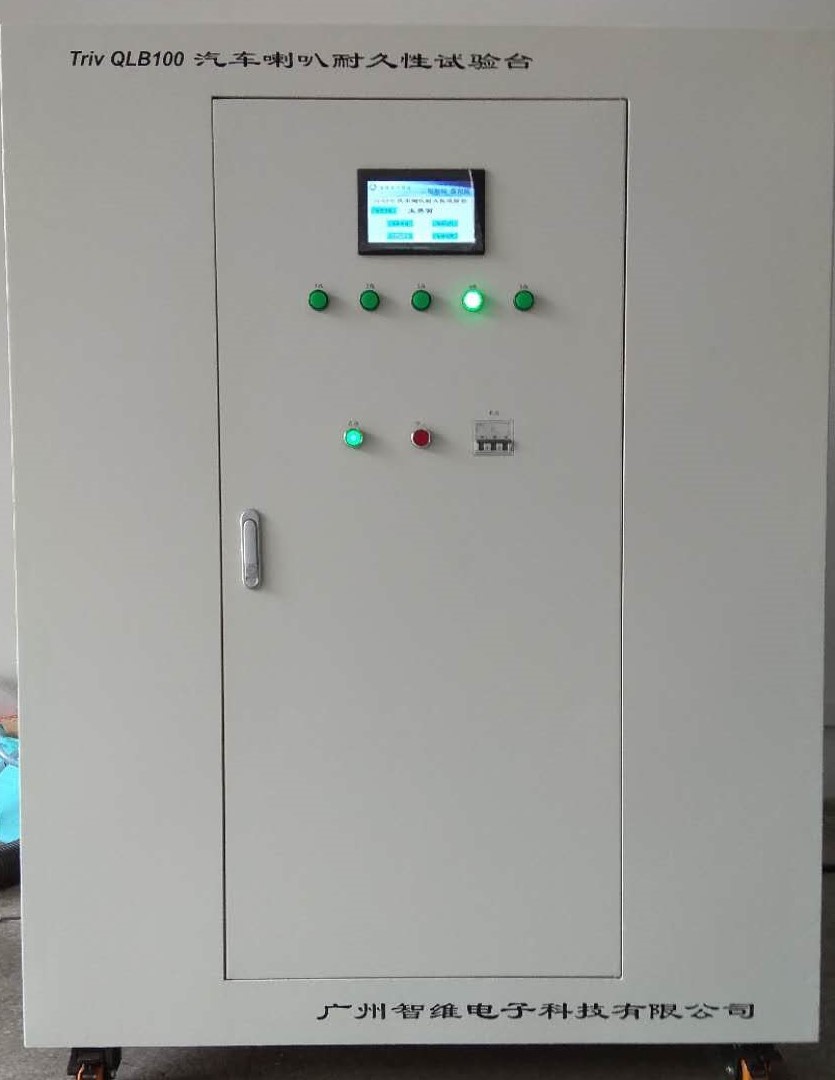

1.2结构

1.3主要技术指标

1.3.1 电源

单相交流:220V±10%50Hz3kW

提供独立标准抗干扰地线

1.3.2使用环境

使用温度范围:040°C

相对湿度:3085R.H.(不结露)

不能有对本设备有影响的腐蚀性气体、爆炸性气体及尘埃等

1.3.3 电压

测量范围:050V

精度:± 1%

1.3.4电流

测量范围:010A

精度:± 1%

1.3.5 喇叭基频

测量范围:01000 Hz

精度:± 1%

1.3.6 喇叭声级0130 dB

1.3.7 耐久计数:09999999

1.3.8 工作温度:15 40



第二章、使用说明

2.1 开机

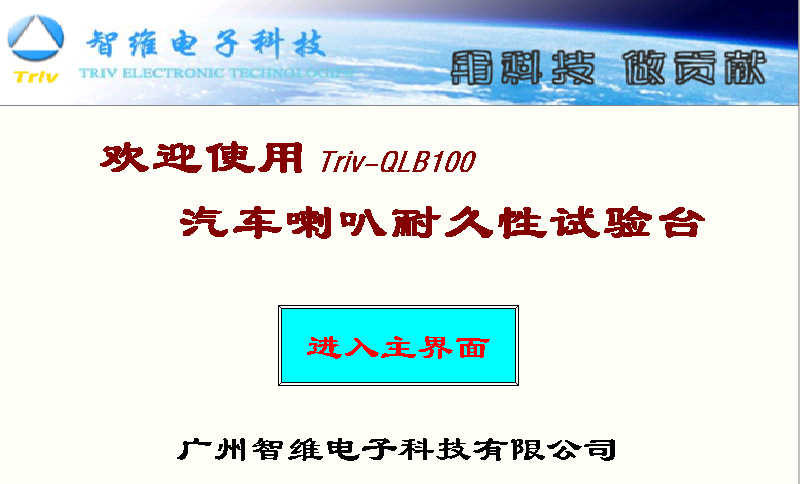

请将试验台的电源电缆连接到供电电源上,合上本试验台正面中间的“电源”开关,此时“停止”红色指示灯亮,触摸屏点亮,显示开机界面,表示设备进入正常通电预运行状态。按下“启动”按钮,红灯熄灭,绿灯点亮,风机开始工作。

2.2 试验前准备

2.2.1  安装电喇叭

打开试验台右侧隔音箱门,将被试电喇叭装到喇叭支架上,注意喇叭与支架连接要牢固。将喇叭端子与支架上的接线柱连接,注意红色为“+”,黑色为“-”。

2.2.2 安装声级计传感器

将声级计的传感器从声级计上拆下,固定在隔音箱上部的支架上。

将声级计与延长线相连。

2.2.3 声级计通电

按下声级计的电源键,根据试验需要进行测试选择,一般A计权、F快速。



2.3 试验

2.2.1  进入主界面

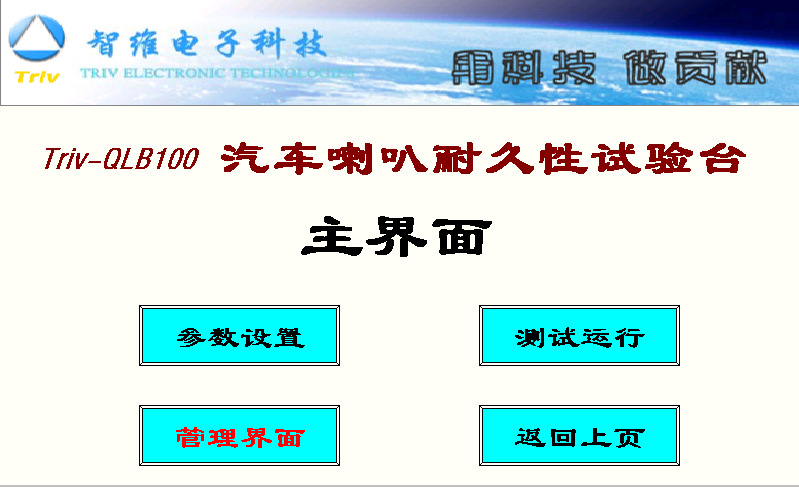

    在触摸屏上按下“进入主界面”按键,屏幕显示“主界面”



2.2.2  试验参数设置

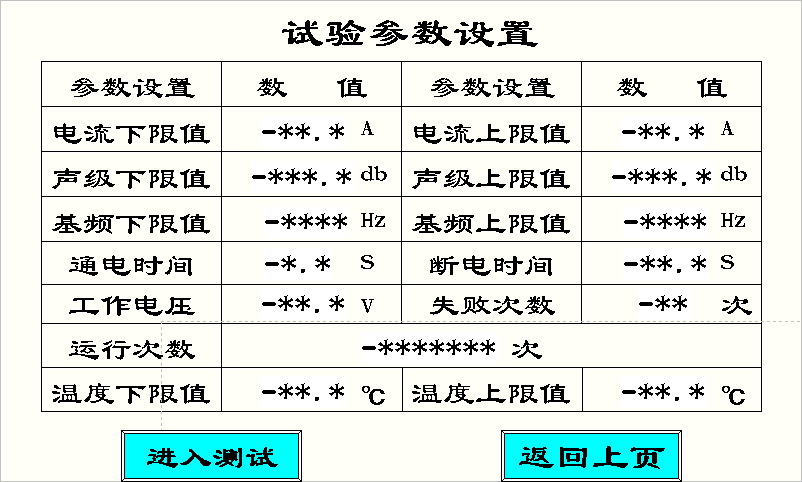

按下“参数设置”按键,屏幕显示“试验参数设置界面”。根据被试产品的技术规格,设置各项参数。

喇叭耐久试验中,如果某个喇叭的测试数据超差,判定为失败,如果超差次数大于“失败次数”,则判定该路喇叭失败,停止该路喇叭的试验。

    按“排风”按键可以启动/停止排风风机,按“+”、“-”键可调节排风机转速。

2.2.3  喇叭测

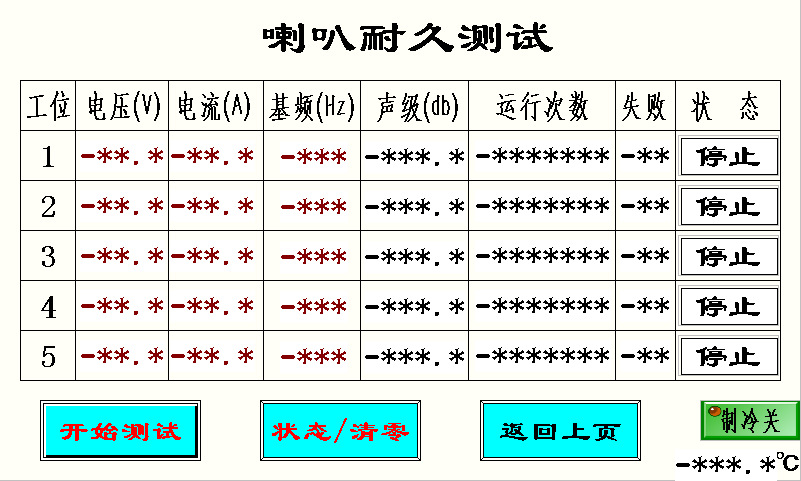

在主界面按下“进入测试”按键,屏幕显示“喇叭耐久测试界面”。

可以根据需要选通试验喇叭的回路,最多可同时选通5路。

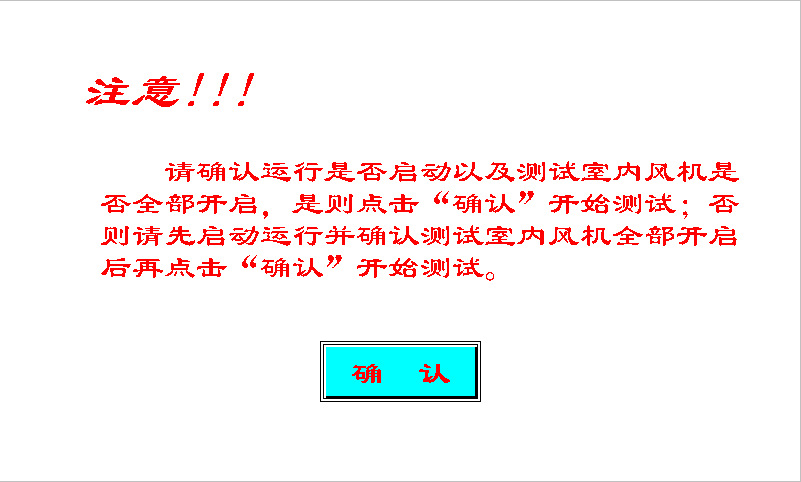

按下“开始测试”按键,会出现风机运行确认界面,按下“确认”开始喇叭耐久试验。

记录每路喇叭工作电压、电流和声级,如果某路喇叭的测试数据超差,判定为失败,如果超差次数大于“失败次数”,则判定该路喇叭失败,停止该路喇叭的试验,测试状态闪烁。



2.2.4  参数清零

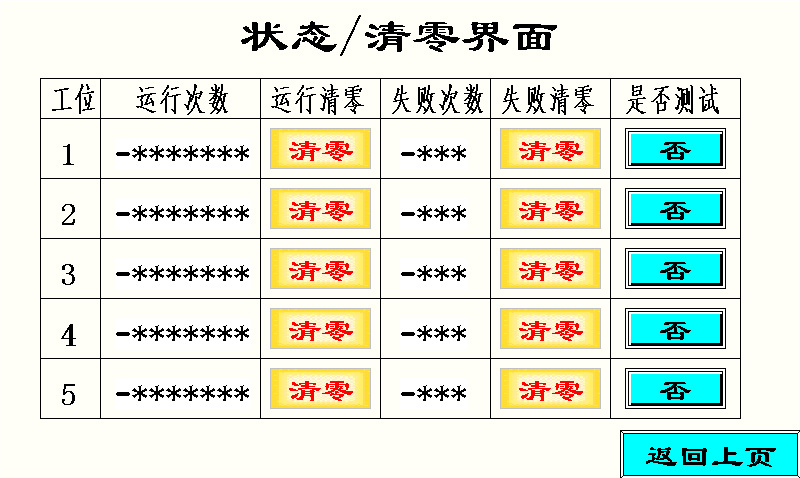

设备具有测试参数断电保持功能,如果需要中断本次耐久试验,进行新的试验,必须要将没结束的试验中的参数清零并选测测试工位。

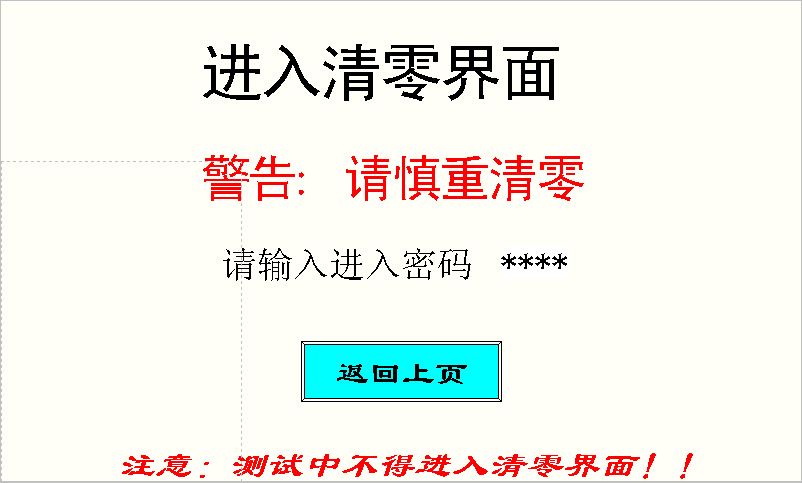

    在“喇叭耐久测试界面”按下“清零”按键,输入密码,进入“参数清零界面”




 点击“清零”,对相应的参数进行清零,再选择各工位是否进行测试,设置完成后按“返回上页”,返回测试。

2.4 试验管理

2.4.1  进入试验管理

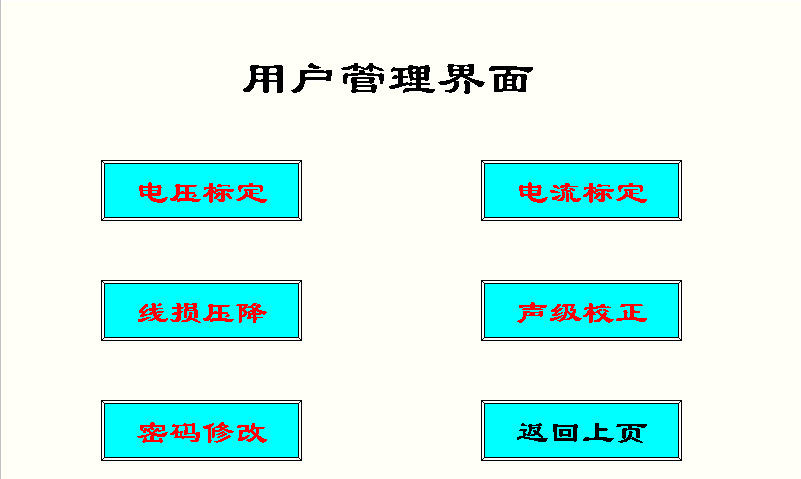

在主界面按下“管理界面”按键,根据提示输入密码,屏幕显示“用户管理界面”。



2.4.2  电压标定

按下“电压标定”按键,进入“工作电压标定界面”。

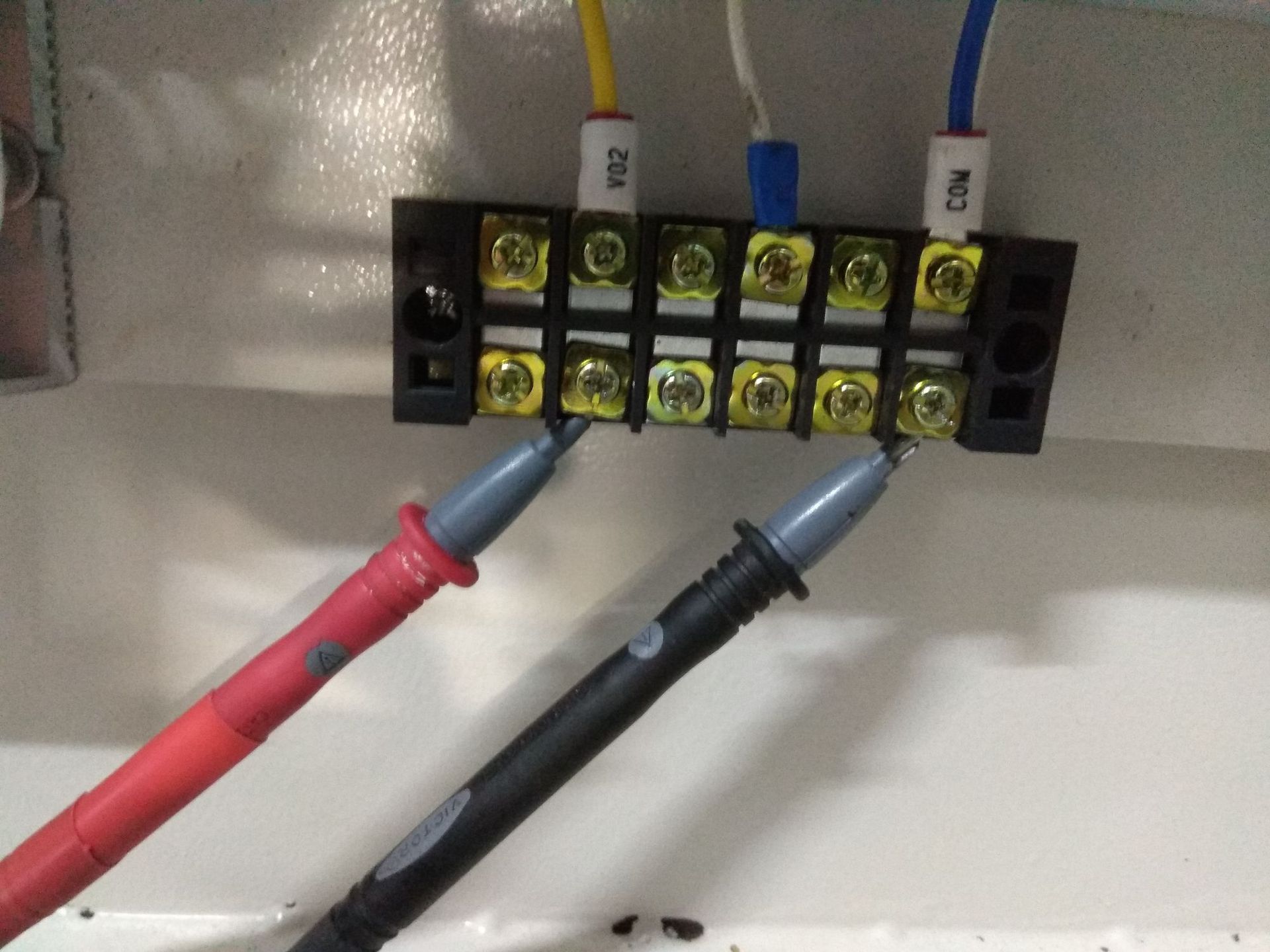

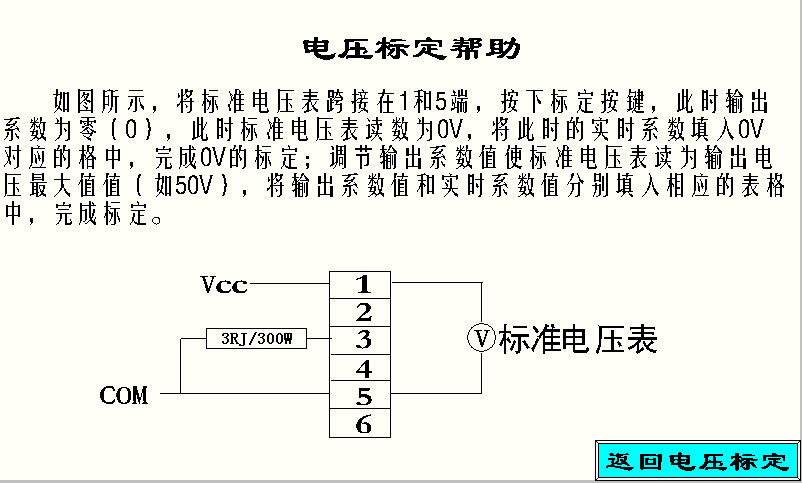

打开前门,在试验台底部有6位接线端子排和校验电阻,将标准电压表跨接到端子26上,电压表正端接2,负端接6

按下“标定”按键开始标定,此时“输出系数值”为“0”,标准电压表值亦为“0”,将此标准电压表值和“输出系数值”和“实时系数值”输入标定表格第一行,则完成0V电压值的标定;

  改变“输出系数值”,使标准电压表值为满量程“50V”,并将标准电压表值和“输出系数值”和“实时系数值”依次输入相应标定表格;

  按下“帮助”按键可跳转至电压标定帮助页面;

⑸按下“返回上页”按键退出标定,进入“用户管理界面”进行其它标定操作。

2.4.3  电流标定

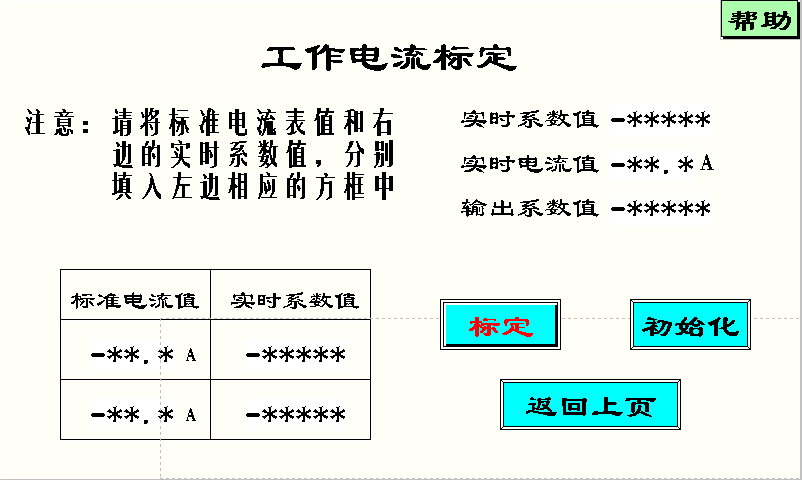

按下“电流标定”按键,进入“工作电流标定界面”。

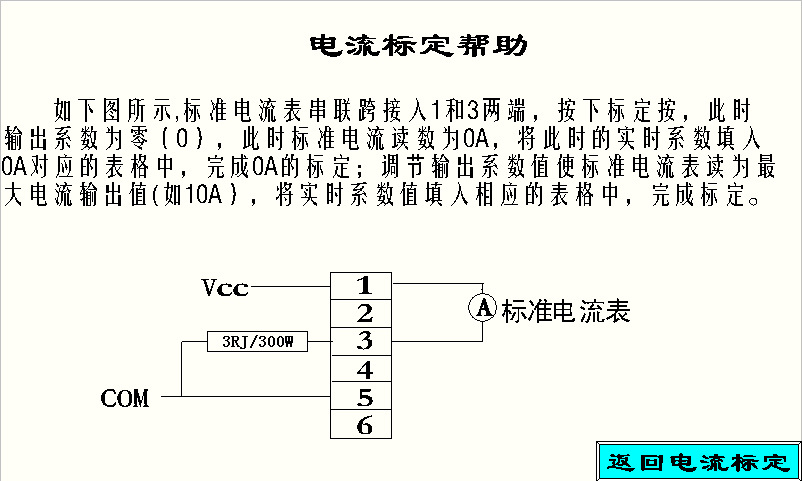

  打开前门,在试验台底部有6位接线端子排和校验电阻,将标准电流表跨接到端子2、4上,电流表正端接2,负端接4;

  按下“标定”按键开始标定,此时“输出系数值”为“0”,标准电流表值亦为“0”,将此输入标定表格第一行,则完成0A电流值的标定;

  改变“输出系数值”,使标准电流表值为满量程“10A”,并将“实时系数值”和标准电表值依次输入标定表格;

  按下“帮助”按键可跳转至电流标定帮助页面;

⑸按下“返回上页”按键退出标定,进入“用户管理界面”进行其它标定操作。

2.4.4  线损压降

按下“线损压降”按键,进入“线损压降设定界面”。


2.4.5  声级校正

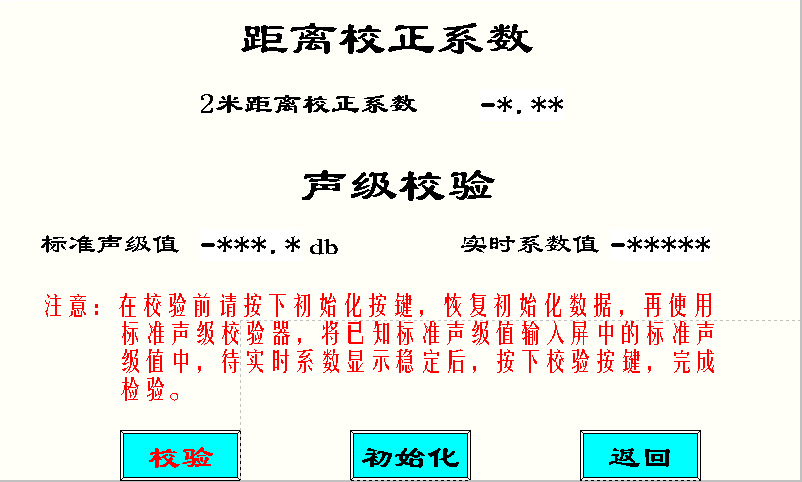

按下“声级标定”按键,进入“声级标定界面”。

国家标准规定的声级测试距离为2 m,而隔音箱内距离约为60cm,所以声级参数设定需要进行等效换算。

undefined

“声级校验”的目的是修正db/mv曲线斜率

2.4.6  修改密码

undefined









2.4.7  风速调节

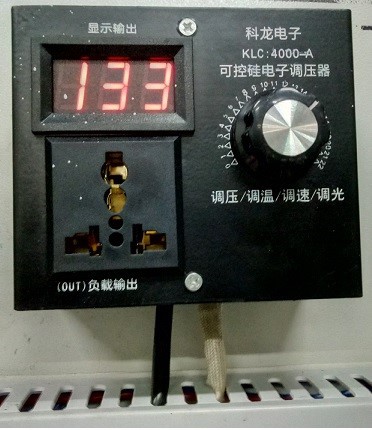

打开前门,在前门后板上有一调节器,此调节器用于调节测试室内风机风速。

undefined

风速调节参考数据(距出风口约100mm)

显示输出

风速

120

10M/S

150

12.5M/S

180

13.3M/S

220

13.9M/S



第三章、注意事项

1. 在喇叭耐久试验中,除非有必要,请不要打开隔音箱的箱门,避免引起噪声污染。

2. 本设备使用的声级计量程为35dB-130dB,在隔音箱内的声音分贝超过130dB的无显示声级。

3. 安装喇叭时,要保证与支架连接牢固。喇叭的连接线要与接线柱可靠连接,有的喇叭要注意极性。

4. 为保证工作室温度正常,试验室的温度要符合要求。

5. 设备需要可靠接地。





第一章、概要

1.1简介

汽车电喇叭耐久性能试验台是用于测试汽车电喇叭耐久性的设备,通过电喇叭的工作电压、电流和声音分贝三种参数进行综合判断,检测电喇叭每次工作情况是否合格,最终统计总工作次数。根据国家标准按照国家标准 GB 15742-2006《机动车用喇叭的性能要求及试验方法》和QC/T 30-2004  《机动车用电喇叭技术条件》规定的耐久性次数要求判断电喇叭是否达标。

本试验台可以测试12V或者24V两种规格的电喇叭,最多可同时测5个相同规格的电喇叭。电喇叭的工作电压、电流和声音分贝三种参数可根据用户需要自由设定,试验台的重要数据具有断电保护功能,重新来电后只需按下测试界面中的“运行”按键就可继续进行测试,操作简便、易懂。

1.2结构

1.3主要技术指标

1.3.1 电源

单相交流:220V±10%、50Hz、3kW

提供独立标准抗干扰地线

1.3.2使用环境

使用温度范围:0~40°C

相对湿度:30~85%R.H.(不结露)

不能有对本设备有影响的腐蚀性气体、爆炸性气体及尘埃等

1.3.3 电压

测量范围:0~50V

精度:± 1%

1.3.4电流

测量范围:0~10A

精度:± 1%

1.3.5 喇叭基频

测量范围:0~1000 Hz

精度:± 1%

1.3.6 喇叭声级:0~130 dB

1.3.7 耐久计数:0~9999999次

1.3.8 工作温度:15 ~40 ℃



第二章、使用说明

2.1 开机

请将试验台的电源电缆连接到供电电源上,合上本试验台正面中间的“电源”开关,此时“停止”红色指示灯亮,触摸屏点亮,显示开机界面,表示设备进入正常通电预运行状态。按下“启动”按钮,红灯熄灭,绿灯点亮,风机开始工作。

2.2 试验前准备

2.2.1  安装电喇叭

打开试验台右侧隔音箱门,将被试电喇叭装到喇叭支架上,注意喇叭与支架连接要牢固。将喇叭端子与支架上的接线柱连接,注意红色为“+”,黑色为“-”。

2.2.2 安装声级计传感器

将声级计的传感器从声级计上拆下,固定在隔音箱上部的支架上。

将声级计与延长线相连。

2.2.3 声级计通电

按下声级计的电源键,根据试验需要进行测试选择,一般A计权、F快速。



2.3 试验

2.2.1  进入主界面

    在触摸屏上按下“进入主界面”按键,屏幕显示“主界面”



2.2.2  试验参数设置

按下“参数设置”按键,屏幕显示“试验参数设置界面”。根据被试产品的技术规格,设置各项参数。

喇叭耐久试验中,如果某个喇叭的测试数据超差,判定为失败,如果超差次数大于“失败次数”,则判定该路喇叭失败,停止该路喇叭的试验。

    按“排风”按键可以启动/停止排风风机,按“+”、“-”键可调节排风机转速。

2.2.3  喇叭测

在主界面按下“进入测试”按键,屏幕显示“喇叭耐久测试界面”。

可以根据需要选通试验喇叭的回路,最多可同时选通5路。

按下“开始测试”按键,会出现风机运行确认界面,按下“确认”开始喇叭耐久试验。

记录每路喇叭工作电压、电流和声级,如果某路喇叭的测试数据超差,判定为失败,如果超差次数大于“失败次数”,则判定该路喇叭失败,停止该路喇叭的试验,测试状态闪烁。



2.2.4  参数清零

设备具有测试参数断电保持功能,如果需要中断本次耐久试验,进行新的试验,必须要将没结束的试验中的参数清零并选测测试工位。

    在“喇叭耐久测试界面”按下“清零”按键,输入密码,进入“参数清零界面”



 点击“清零”,对相应的参数进行清零,再选择各工位是否进行测试,设置完成后按“返回上页”,返回测试。

2.4 试验管理

2.4.1  进入试验管理

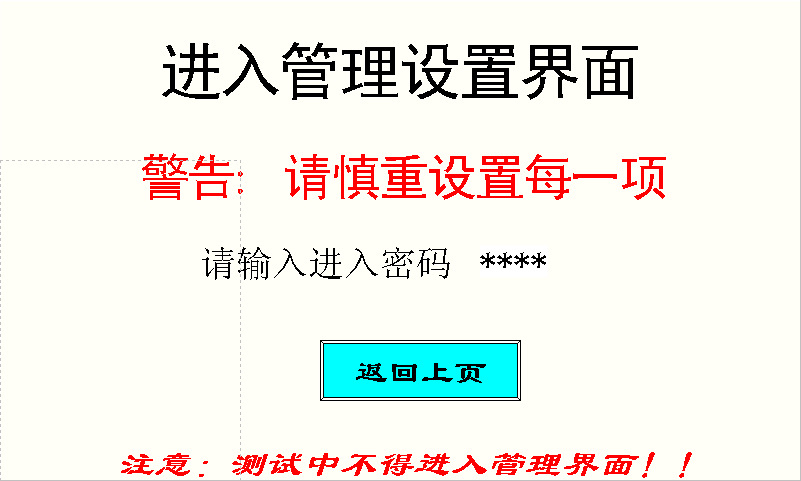

在主界面按下“管理界面”按键,根据提示输入密码,屏幕显示“用户管理界面”。

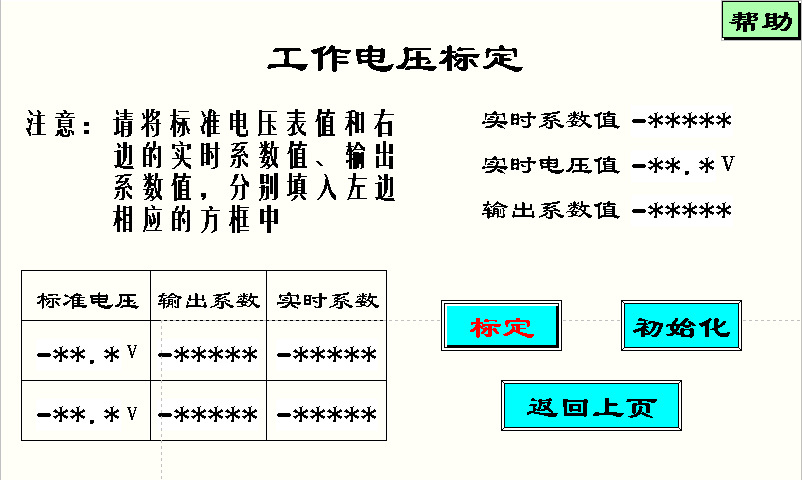

2.4.2  电压标定

按下“电压标定”按键,进入“工作电压标定界面”。

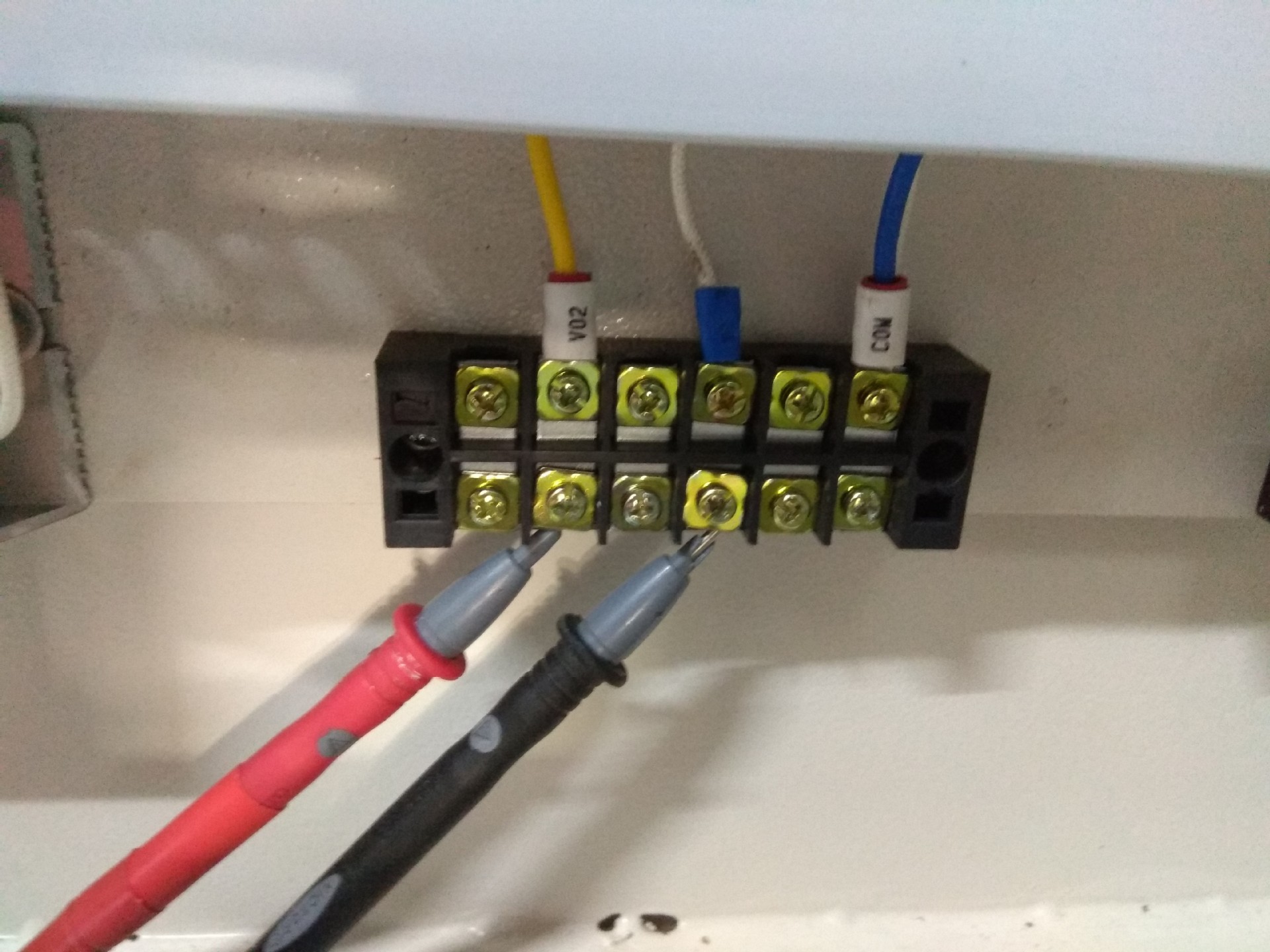

⑴打开前门,在试验台底部有6位接线端子排和校验电阻,将标准电压表跨接到端子2、6上,电压表正端接2,负端接6;

⑵按下“标定”按键开始标定,此时“输出系数值”为“0”,标准电压表值亦为“0”,将此标准电压表值和“输出系数值”和“实时系数值”输入标定表格第一行,则完成0V电压值的标定;

⑶  改变“输出系数值”,使标准电压表值为满量程“50V”,并将标准电压表值和“输出系数值”和“实时系数值”依次输入相应标定表格;

⑷  按下“帮助”按键可跳转至电压标定帮助页面;

⑸按下“返回上页”按键退出标定,进入“用户管理界面”进行其它标定操作。

2.4.3  电流标定

按下“电流标定”按键,进入“工作电流标定界面”。



⑴  打开前门,在试验台底部有6位接线端子排和校验电阻,将标准电流表跨接到端子2、4上,电流表正端接2,负端接4;

⑵  按下“标定”按键开始标定,此时“输出系数值”为“0”,标准电流表值亦为“0”,将此输入标定表格第一行,则完成0A电流值的标定;

⑶  改变“输出系数值”,使标准电流表值为满量程“10A”,并将“实时系数值”和标准电表值依次输入标定表格;

⑷  按下“帮助”按键可跳转至电流标定帮助页面;

⑸按下“返回上页”按键退出标定,进入“用户管理界面”进行其它标定操作。

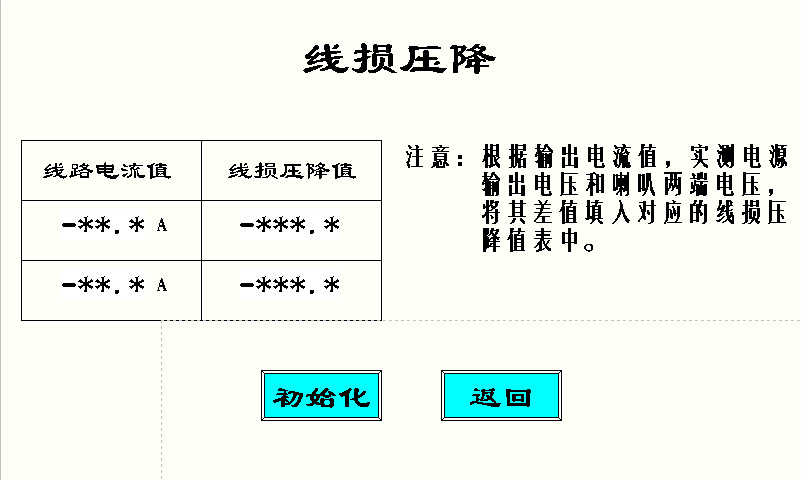

2.4.4  线损压降

按下“线损压降”按键,进入“线损压降设定界面”。

2.4.5  声级校正

按下“声级标定”按键,进入“声级标定界面”。

国家标准规定的声级测试距离为2 m,而隔音箱内距离约为60cm,所以声级参数设定需要进行等效换算。

undefined

“声级校验”的目的是修正db/mv曲线斜率

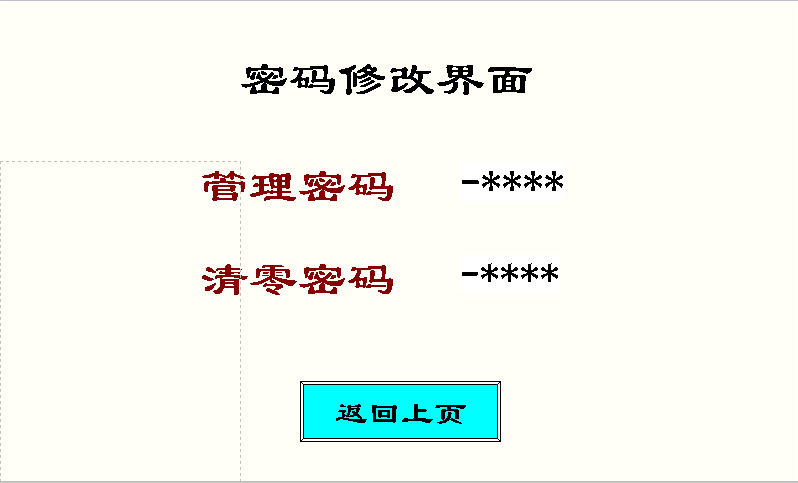

2.4.6  修改密码

undefined









2.4.7  风速调节

打开前门,在前门后板上有一调节器,此调节器用于调节测试室内风机风速。

undefined

风速调节参考数据(距出风口约100mm)

显示输出

风速

120

10M/S

150

12.5M/S

180

13.3M/S

220

13.9M/S



第三章、注意事项

1. 在喇叭耐久试验中,除非有必要,请不要打开隔音箱的箱门,避免引起噪声污染。

2. 本设备使用的声级计量程为35dB-130dB,在隔音箱内的声音分贝超过130dB的无法显示声级。

3. 安装喇叭时,要保证与支架连接牢固。喇叭的连接线要与接线柱可靠连接,有的喇叭要注意极性。

4. 为保证工作室温度正常,试验室的温度要符合要求。

5. 设备需要可靠接地。
