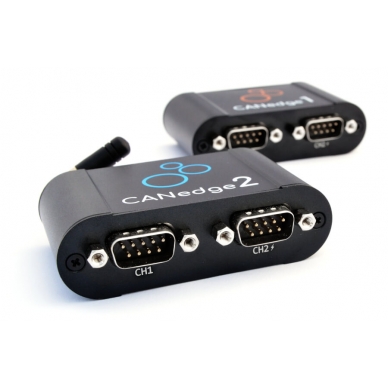

CANedge2— 2xCAN/LIN 数据记录仪 (SD + RTC + WiFi)

型号:
发布时间:2023-10-08
售后服务: 技术支持中心

即插即用 2x CAN/LIN 记录器将带时间戳的 CAN 数据(经典/CAN FD)记录到可提取的 8 GB 工业 SD 卡中。

设备通过 WiFi 接入点连接,将数据安全地推送到您自己的服务器 - 支持无线更新。非常适合远程信息处理、研发现场测试、诊断和预测性维护。


即插即用

开箱即用地记录数据。

独立。在 <2 分

钟内将您的 CAN 总

线连接到您的服务




专业规格

可提取 8-32 GB

SD。2xCAN/LIN。

CAN FD。零数据丢

失。50 µs RTC。

误帧。MF4



珍的

仅 8 x 5 x 2 厘米。

100克。铝制外壳。

个 LED。可配置 5V

电源输出(CH2)



安全的无线网络

通过 WiFi 接入点将

数据推送到您自己的

服务器。企业级安全

管理车队

轻松地通过无线方式

更新整个机队的配置

/固件。通过 WiFi 自

动同步 RTC

互操作性

免费开源软件/API

MF4 到 ASC/CSV。

DBC 支持。

Python。仪表板


专业规格 CAN 记录器- 成本减半
CANedge2 结合了创新设计、尖端组件 - 和令人难以置信的低成本:

  • 2 x CAN(包括 CAN FD)+ 2 x LIN 通道
  • 可提取 8-32 GB 工业 SD 卡(= 数月数据)
  • 流行的二进制MDF4日志文件格式
  • 高级消息过滤和传输功能
  • 基于 CAN ID 和数据字节启动/停止记录触发器
  • 静音模式、比特率自动检测、循环记录
  • 数据压缩和加密(例如 GDPR、CCPA)
  • 支持 CAN/LIN 错误帧记录
  • 启动时间快。使用过程中安全断开(电源安全)

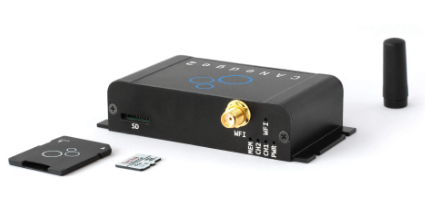

该设备包括一个可抽取的 8-32 GB 工

业 SD 卡(10 级)。这可确保最佳耐

用性和快速离线数据传输(W/R 50/80 MB/s)

CANedge 能够记录原始 CAN/LIN 数据,

包括数据。 CAN FD、J1939、CANopen、

OBD2、UDS、ISOBUS、NMEA2000 - 涵

盖任何 CAN/LIN 应用。

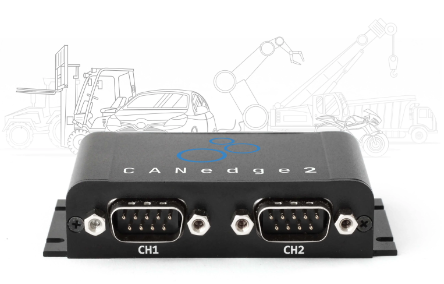

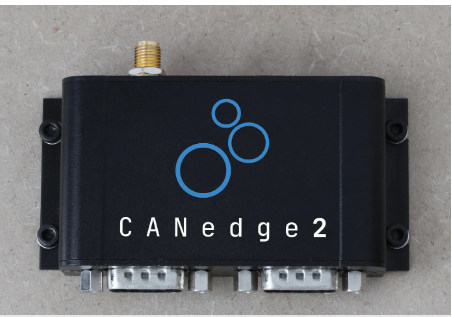

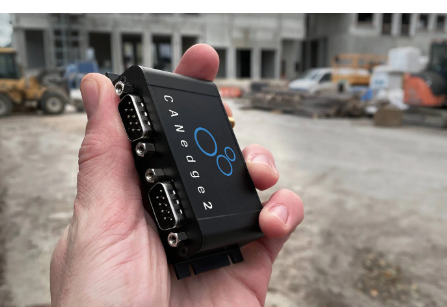

该设备设计得极其紧凑(75 x 47

 x 20 毫米)。尽管采用坚固的铝制外壳,

但其重量仅为 100G。

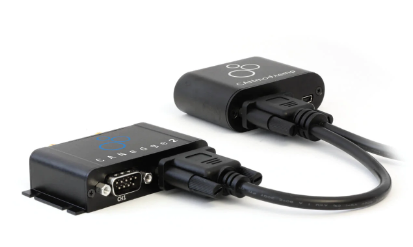

第2个端口(CH2)提供可配置的5V电源输入,让您轻松为CANmod传感器至CAN模块(温度、模拟/数字/脉冲等)供电

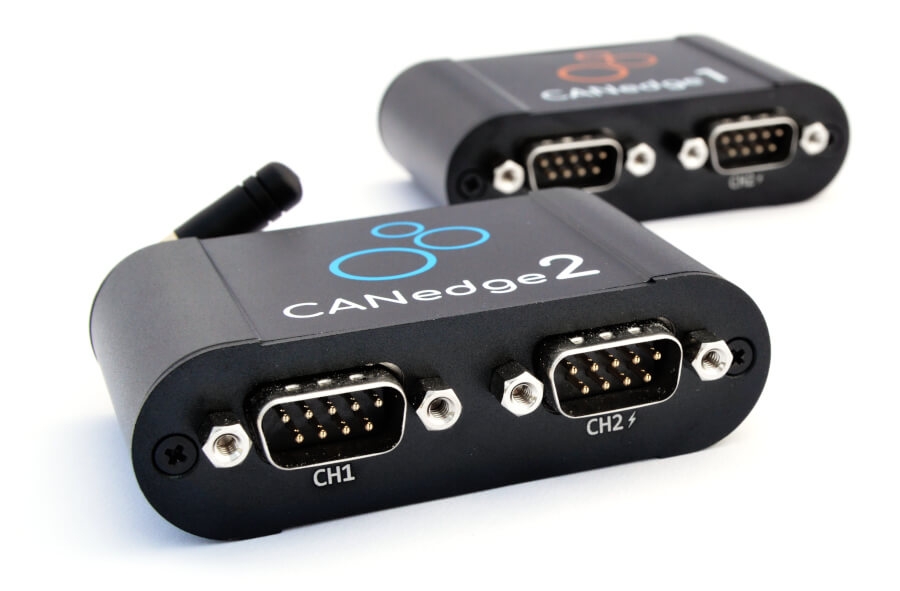

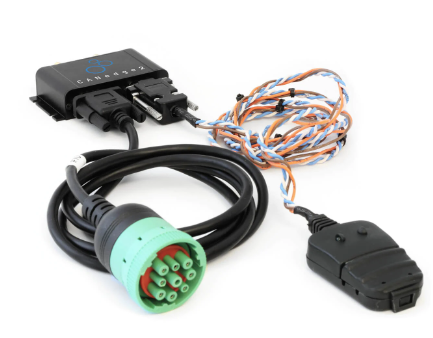

2个高速CAN通道可同步记录来自预留CAN总线的数据 - 非常适合许多重型车辆应用

dge2一套,可轻松进行大规模安装。“安装套件”包括螺钉和任选的减振器。

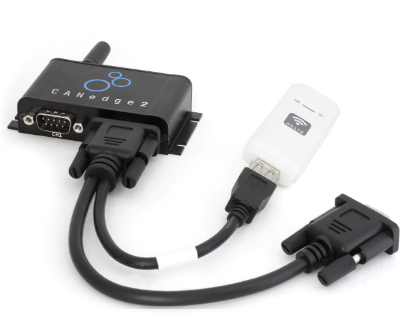

CANedge2可以通过任何WiFi路由器上传数据,包括。3G/4G

WiFi USB路由器,例如可以通过第二个端口供电(另请参阅CANedge3)



































重塑远程信息处理

如今,车队远程信息处理对于车辆和机器至关重要。
然而,最终用户面临挑战:昂贵的订阅费用。没有数据所有权。安全问题。供应商锁定。

CANedge2 提供了一种现代替代方案:

  • 将数据上传到您自己的本地/专用/云服务器
  • 只需将 WiFi 接入点和服务器详细信息添加到配置中
  • 将数据记录到 SD 并在连接到 WiFi 时自动上传
  • 配置文件分割大小/周期以控制上传频率
  • 100% 安全:HTTPS、凭证加密等
  • 通过无线更新进行管理(固件和配置)
  • 通过第二个端口为传感器至 CAN模块等供电
  • 零费用。零锁定。可互操作。开源工具

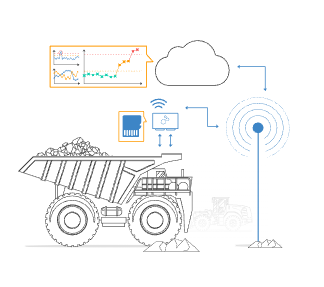

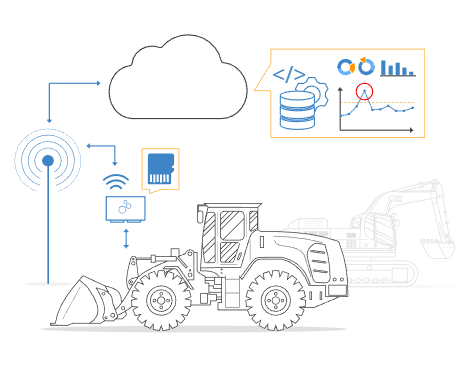

地下采矿和建筑

采矿队通常需要自动监控、性能监控和诊断。然而,车辆通常只会短暂地从矿井中重新浮出水面,因此,如果没有可用的地下 WiFi 网络,那么拥有离线“缓冲区”就至关重要。在这里,CANedge2 将数据记录到 SD 卡,并在车辆重新浮出水面并进入 WiFi 范围内时自动上传。请参阅我们的采矿远程信息处理简介了解更多信息。

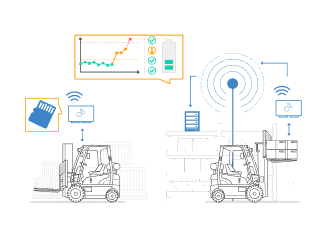

仓库车队管理

对于现场管理者/OEM,该设备可以从 AGV/叉车车队收集数据,例如用于优化电池管理。通过连接战房WiFi,设备可以持续上传数据到您自己的本地/云端服务器。这还可以实现实际的预测性维护,如 250 多台 AGV 的案例研究所示。

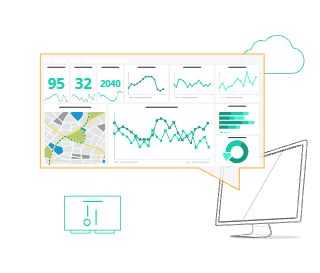

车辆远程信息处理

对于无线“路上”数据上传,该设备可以通过3G/4G 热点进行连接,或者您可以使用 带有内部 SIM 卡的CANedge3进行 3G/4G 传输。或者,当车辆定期返回到例如终端 WiFi 时,CANedge2 可以上传数据。非常适合OBD2 日志记录、卡车车队管理、预测性维护等。

提示:对于 3G/4G 用例,我们强烈建议使用 CANedge3。

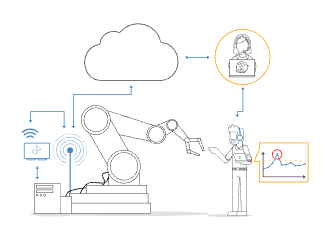

远程机器监控

生产机械 OEM 经常需要处理诊断、维护和现场故障。本地故障排除可能成本高昂且缓慢。在这里,可以安装 CANedge2 来远程诊断问题和/或设置无线预测性维护。此外,通过无线配置,您可以通过远程控制传输消息重置机器。在我们的CANopen 数据记录器简介中了解更多信息。


白标合作伙伴(原始设备制造商/集成商)

CANedge2 CAN 总线记录器易于集成到现有系统中,使其成为 CAN 总线远程信息处理解决方案的理想硬件平台。配置文件、服务器接口、日志文件等都采用开放文件格式,并提供开源 API 工具。此外,所有软件都是 100% 开源且可定制 - 例如CANcloud远程信息处理平台或可定制的 Grafana 仪表板。




技术参数


通道

2 x CAN/CAN FD + 2 x LIN 2.0 (从节点)

协议

J1939, OBD2, CANopen, NMEA2000, FD, …

波特率

自动探测/简单/高级 自定义

SD卡

8-32 GB可提取工业微型SDHC

实时时钟

50 us 分辨率 (包括备用电池)

文件格式

MDF4 (.MF4) – 易于处理/转换格式

安全性

100%电源安全

配置

高级的配置选项

连接器

2 x DB9 (提供适配器电缆)

供电

+7V to +32V DC 通过通道1的DB9接口

功耗

<1W

尺寸

52.5×81.4×24.5 mm (LxWxH)不包括天线

重量

100G

LED

5个外部LED (PWR, CH1, CH2, MEM, WFI)

温度

-25 — +75 摄氏度

IP等级

IP40

保修期

1年

认证

CE, FCC, IC

软件

100% 免费 & 开源

电压测试

TÜV SÜD的瞬态电压符合ISO 7637-2:2011



技术特性(WiFi/服务器)


WIFI

传输方式

自动将数据从SD卡推送到服务器

协议

使用HTTP/HTTPS进行快速,安全的传输

接入点

添加1-5个WiFi优先接入点

无线传输

可配置的OTA固件/配置更新

WiFi心跳

设备可以选择定期发送状态

LAN标准

IEEE 802.11 b / g / n

天线

External (SMA, 2400 Mhz, <2 dBi 增益)

服务器接口

S3 REST – 与 MinIO, AWS, Azure等一起使用

安全性

HTTPS

可选择通过TLS 1.2进行数据 + OTA更新

WPA/WPA2

支持WPA/WPA2

证书

(可选)WiFi加密 / S3密码

固件

所有固件更新均经过数字签名

用户访问

通过S3策略管理用户访问




开源软件/API


CANedge的所有软件/ API都是100%免费和开源的。
数据存储在流行的MDF4标准中,以实现跨CAN工具和定制系
统的互操作性。


转换格式:简单的MDF4转换器可让您将数据转换为例如 CSV,ASC(Vector),TRC(PEAK)— 便于您使用称手的工具。


流程asammdf 图形界面帮助您处理数据,包括DBC转换 (J1939, OBD2, …)和显示信号图形(Windows/Linux)。



· DBC将数据转换为物理值(包括J1939,OBD2)

· 轻松创建高级图形图

· 重新采样或连接数据

· Windows / Linux的GUI可执行文件(无需安装)

· 强大的Python API实现大数据自动化

自动化:易于使用的Python API使您可以自动化处理大量数据(包括github上的quickstart库)
