HORIBA MEXA-584L汽车排放尾气分析仪|MEXA-584L

型号:HORIBA MEXA-584L
发布时间:2013-12-06
售后服务: 技术支持中心

便利、高效率、全功能汽车尾气分析仪。特别适合于发动机的检查和调校,HORIBA MEXA-584L便捷式汽车排放尾气分析仪满足国际ISO3930/OIML class0 标准,并且具有各种功能使你的分析容易和准确。你可以用MEXA-584L汽车尾气分析仪同时测量怠速工况下的CO,HC,CO2(非分散红外法:NDIR)和空燃比(AFR)或过量空气系数(λ)。你可以选择测量O2,NO,发动机转速(RPM)和机油温度(TEMP)。整机重量轻、结构紧凑、清晰的LCD 显示器,操作简单,因此可在任何场合使用。


适用范围:
HORIBA MEXA-584L汽车排放尾气分析仪,适用于环保部门、汽车和摩托车制造厂、园林机械制造厂、汽车维修企业、交通检测站以及科研部门等对车辆维修、机动车审验、路检和科研等汽车尾气排放的检测。适用于全球范围内的汽车双怠速排放测试、小型通机(摩托车、割草机、园林机械等燃油发动机)排放分析测试。主要应用包括:◆发动机研发◆发动机调校◆催化剂开发◆排气试验◆车载测试◆ECU试验。尤其是摩托车应用领域,全球市场占80%以上。


产品特征:

HORIBA MEXA-584L汽车排放尾气分析仪,已取得“国家质量计量器具型式批准证书”-证书
◆轻巧(约4kg),结构紧凑坚固
◆双怠速测试
◆RS-232C支持远程控制数据采集功能
◆可视图标显示,以便快速参考
◆轻松校准
◆遥控器和数据采集由PC通过可选套件提供
◆轻便耐用的采样管易于处理


测试项目:

CO:0.00~10.00%vol

HC:0~10000ppmvol
CO2:0.00~20.00%vol
A/F:10.0~30.0
λ:0.000~9.999
O2:0.00~25.00%vol (选项)
NO:0ppm~5.000ppm vol (选项)
发动机转速(RPM):0rpm~9990rpm (选项)
油温:0℃~150℃ (选项)


产品配置:

表1 拆包时,确认以下的配件是否齐全。



主机    1

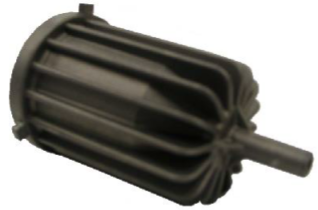

脱水器    1

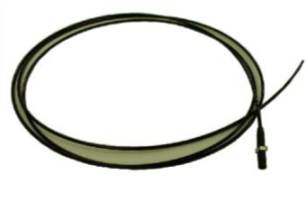

取样管(5m   1

探头组合    1

软管夹(13mm 直径)    1

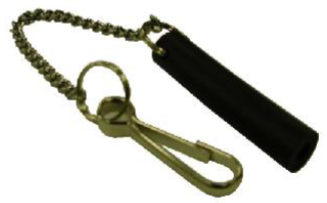

防泄漏橡皮帽    1

滤芯盒    1

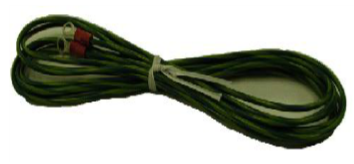

接地电缆(3m    1

防尘罩    1

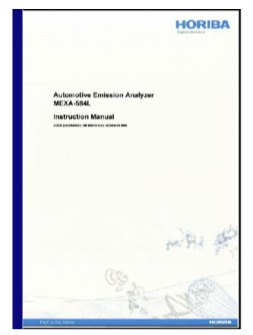

英文操作手册    1

英文通讯手册  1

中文操作手册(智维) 1

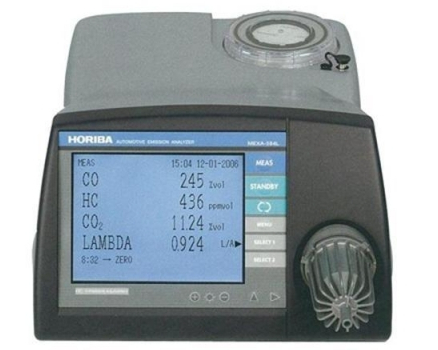

MEXA-584L主机

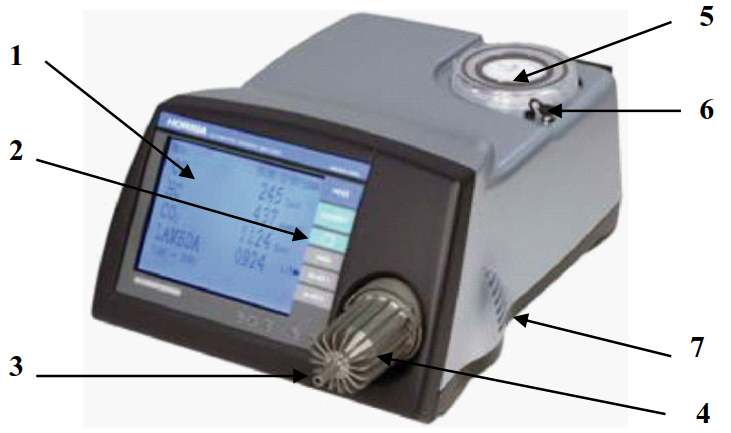

图3  MEXA-584L 主机(上视图,前视图)

表1  各部件名称和功能说明

序号

名称

说明

备注

1

显示器

LCD

2

操作键

开关、说明以及功能切换

3

采样进口

取样尾气进入口

4

脱水器

过滤尾气取样中的水分

5

灰尘过滤器

过滤尾气取样中的灰尘

6

标准气体进口

对照的标准空气的进入口

不用时请将橡皮帽盖上以防灰尘进入

7

通风口/过滤器

冷却空气进入口

该入口应保持畅通

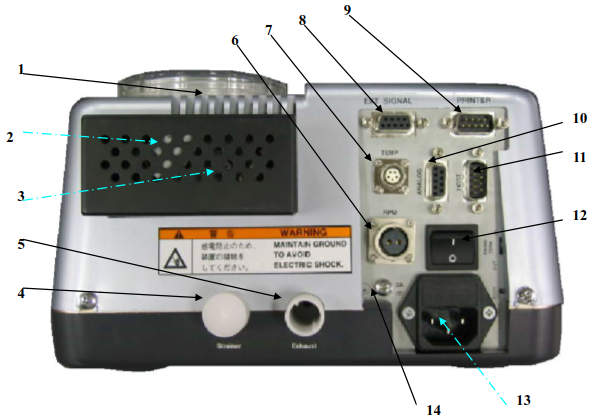

图4   MEXA-584L 主机(后视图)

表2

序号

名称

详细说明

备注

1

冷却通风口

冷却风出口

请不要堵塞该通风口

2

NO传感器

测量NO浓度

可选项

3

O2传感器

测量O2浓度

可选项

4

滤网(Strainer)组合

保护排气线上的泵

请不要将滤网插入排气口

5

排气口

样气出口

在该排气口连接一跟管子,并将另外一头放在空气流通良好的地方。

6

转速连接口

接转速计

温度连接口

7

温度连接口

接油温传感器

可选项

8

EXT信号连接口

连接温度转速计

可选项

9

打印机连接口

连接打印机

可选项

10

模拟信号连接口

连接可选的模拟信号

电压限制在01V

11

主机连接口

连接一个RS232电缆

12

电源开关

打开/切断电源

13

电源接口

连接电源线

14

地线接线柱

电源线不能很好的接地时,使用该接线柱进行接地

使用这个接线柱能确保MEXA-584L很好的接地


HORIBA MEXA-584L产品选件:

◆O2传感器

◆NO传感器

◆温度计

◆转速计

◆油温传感器

◆串口打印机

◆打印机电缆(1.5m)

◆输入/输出电缆(RS-232C电缆:2.5m,5m,10m)

◆模拟输出板(0-1V)

◆可选探头: 6/ 4mm,铜管

◆油水分离器(外置)

◆摩托车探头


HORIBA MEXA-584L产品用户注意事项:

1、空燃比(AFR)与过量空气系数都是用标准的碳平衡法来计算。连接选购的O2传感器时,采用Brettshneider方程来计算。

2、选择HC量程,20,000 ppm vol,在0 ppm至4,000 ppm量程内显示分辨率为2ppm vol,在4,000 ppm vol至20,000 ppm量程内显示分辨率为20ppm vol。

3、如果你需要RS-485连接线(选购)请联系我们,如果要用USB连接,请使用RS232/USB转换器。

4、分析仪如需使用DC电源,必须使用DC/AC转换器。

5、性能测试用的标准气体:CO:约0.5% vol,C3H8:约200 ppm vol. CO2:约14% vol。

6、当标定气体被可选探头关闭在取样进口里时。

7、精度是用20次重复测量值的标准背离值来衡量。相应地也可以用小于1/3线性衡量。

8、除了ISO 3930/OIML R99标准的如下条款之外:测量被停止。1).如果在泄漏检查和/或HC挂起测试时测量值超过限制值。2).当取样管内的压力太低(过滤器报警)。


更多HORIBA MEXA-584L产品应用:

/case/horiba-mexa-application/


点击了解更多产品信息,广州智维竭诚为您服务



 技术规格

1.  技术参数

型号

MEXA-584L

遵守标准

◆ISO3930/OIML R99(2000) Class 0

◆CE

◆FCC

◆日本运输部门确认

应用范围

◆ 从汽油发动机中排除的尾气(2轮及4轮的车辆)

◆ LPG车辆(4轮车辆)

工作原理

◆ CO,HC,CO2:非分散性红外线(NDIR)

◆ 空燃比,过量空气系数:碳平衡法,Brettshneider法(带O2测量)*1

测量/显示部分

测量成分(标准):

◆ CO:0.00%vol~10.00%vol

◆ HC:0~10000ppmvol,或0~20000ppmvol*2(作为己烷换算值)

◆ CO2:0.00% vol~20.00% vol

◆ AFR:10.0~30.0

◆ LAMBDA:0.000~9.999

外部输入成分(可选):

◆ O2:0.00% vol~25.00%vol

◆ NO:0 ppmvol~5000 ppmvol

◆ 发动机转速(RPM):0 rpm~9990 rpm(准确的线性转速范围为200rpm~6000rpm

◆ 油温(TEMP):0℃~150℃

显示精度

◆ CO:0.01% vol

◆ HC(注2):1 ppmvol(介于0 ppmvol~2000 ppmvol之间)

       10ppmvol(介于2000ppmvol~10000ppmvol)

◆ CO2:0.02% vol

◆ AFR:0.1

◆ LAMBDA:0.001

◆ O2:0.01%vol

◆ NO: 1 ppmvol

◆ RPM:10 rpm*3

◆ TEMP:1℃

仪器显示器

LCD(黑白,320×240点)

输入/输出

◆ 数字输入/输出:RS-232C(标配),RS-485(可选)*4

◆ 打印机:RS-232C

2.  配置/条件

取样气体的连接

连接专用的探头

取样气体流速度

约4L/min

取样管气体气压

0.0kPa~1.0kPa

气体校准

专用的气缸:

CO,C3H8,以及CO2的混合气体;

NO(为分析NO的仪器准备(可选))

操作环境

温度:0℃~45℃

     5℃~45℃(符合OIML标准)

湿度:相对湿度小于90%

气压:80kPa~106kPa(高度为-300m~2100m)

存储条件

温度:-30℃~60℃

湿度:相对湿度小于90%

     不凝结水珠

电源*1

交流电压100V~240V(允许范围:85V~250V),50Hz~60Hz,单相电

功率

稳定条件下大约90VA

尺寸

260(宽)×357(长)×157(高)(没有安装可选配件)

重量

约4Kg(没有安装可选配件)
