DiagRA MCD ECU诊断开发标定与测量

测量- 校准 – 诊断

注册简单, 升级容易, 性价比高

主要特点

◆模块化组成的工具集

◆支持CAN, K-Line,FlexRay,SMB和Ethernet协议

◆多个平台

◆方便，容易使用

◆强大的接口硬件兼容性，极少的硬件要求

◆标准: CCP, XCD,MCD-2, ODX, CANdb,MDF, DCM

DiagRA M

◆超强的测试功能

◆测量数据从ECU或CAN,SMB和 Ethernet等测试设备中获取

◆在线测试和显示

◆离线数据处理

DiagRA C

◆ECU 实时在线标定

◆图形或数字显示多维曲线和变量

◆友好的人机操作界面，使用方便，简单易学

◆支持多种数据格式，灵活的开始/停止触发器设置

DiagRA D

◆应用CAN 和 K-Line进行 ECU 诊断

◆车间诊断

◆OBD扫描功能

◆高级的开发功能

◆Flash 编程，特殊功能刷写

DiagRA MCD Toolset

测量 · 校准 · 诊断

RA Consulting GmbH技术咨询公司是一家在车辆售后故障诊断技术和信息技术领域领先的德国公司。该公司在OBD标定、故障诊断技术方面拥有先进的软件技术。其客户涵盖：通用、博世、大众、奥迪、奔驰、宝马、菲亚特等国际大型汽车公司。

DiagRA MCD Toolset 是一套应用在汽车工业的ECU电控单元测量和诊断工具集。

使用对象

开发工程师，系统工程师，诊断专家，测量技术员

工作范围

◆测量，校准，诊断，数据管理

◆对诊断数据进行测量和校准

◆Windows, Windows CE, Linux

目标

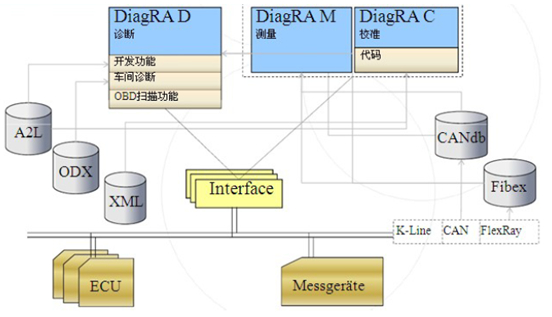

◆统一于一体的 DiagRA MCD 工具集

特点

◆模块化组成的工具集，含有功能块测量，校准，诊断和文件管理

◆模块可 “ 独立”运行，并单个升级

统一操作

◆共同的通讯接口

◆共同的配置文件，描述文件和输出文件界面

◆同时进行测量，校准和诊断通过一个应用程序和一个硬件接口

◆诊断数据可以用功能齐全的测量模式图形显示

◆校准模块含有整个代码功能

◆数据同步的各个模块

◆通过标准格式可以与其它应用程序进行数据交换

◆简单，方便的注册模式

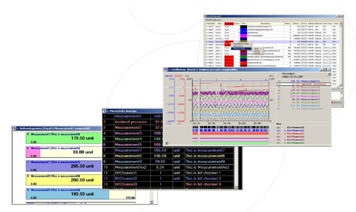

DiagRA M 测量软件

主要特性：

◆通过OBD或DiagRA D软件获取测量变量值

◆支持SMB和CAN测量设备

◆图形或数字显示测量值

◆支持CAN信息发送

◆保存多种数据格式，灵活的开始/停止触发器设置

◆扩展了数据分析与处理功能

◆支持标准：CANdb, MDF, XCP, CCP

◆可与DiagRA D诊断软件及DiagRA C标定软件交互通讯

◆强大的接口硬件兼容性，较少的硬件要求

◆主要应用在标定、测试及产品ECU售后服务阶段

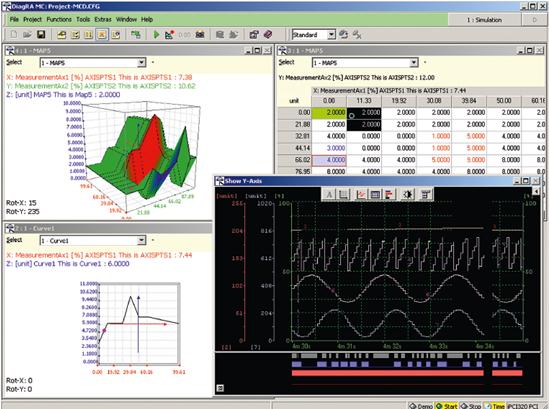

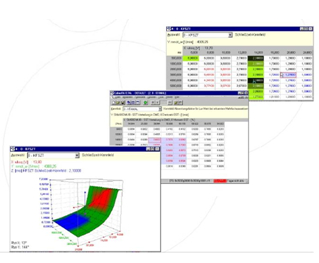

DiagRA C 标定软件：

主要特性：

◆实时在线标定

◆图形或数字显示多维曲线和变量

◆友好的人机操作界面，使用方便，简单易学

◆支持多种数据格式，灵活的开始/停止触发器设置

◆支持标准：ASAM, DCM, XCP, CCP

◆强大的接口硬件兼容性，较少的硬件要求

◆主要应用于标定、测试阶段

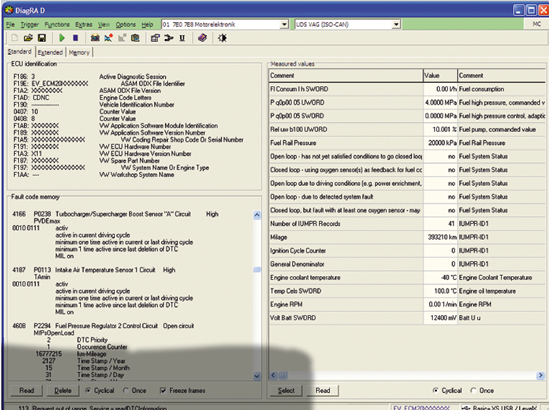

DiagRA D 在线故障诊断开发软件

DiagRA D是专门用于发动机OBD匹配标定的一款诊断软件，该软件支持当前所有的诊断协议，已被全球100多个汽车厂商与5000多用户所采用。典型客户包括：博世、大众、上汽股份、长城汽车、厦门金龙、哈飞、联合电子、福田汽车、德尔福、FEV, IAV等。

DiagRA D具有以下五种主要功能：

◆车间诊断 (OEM-特定的K-Leitung, CAN, FlexRay 协议)

◆电控单元信息

◆诊断故障代码

◆测量值 / 基本设置

◆执行器测试

◆调整频道

◆电控单元编码

◆请求登录

◆访问权限

◆按地址读取内存

◆特殊功能如阀门和泵的控制，燃料系统供应

符合 OBDII 和 EOBD (法定) 的扫描功能

◆支持所有模式和参数

◆自动配置

◆功能列表和参数选择

◆诊断协议: ISO 9141-2, ISO 14230-4, ISO 15765-4, SAE J1850, J1939

◆支持 SAE J2534 Pass-Thru-Devices 旧的和新的标准

◆支持 RP1210-API 的硬件接口

◆支持 SAE J1699-3 OBDII 兼容性测试

◆开发中: 引入 ISO 27145 WWH-OBD (目的是用统一的全球标准代替区域标准)



高级的开发功能 (ECU-特定的)

◆（Bosch Motronik and Siemens Simos）

◆Internal Fault Path

◆Status bit

◆Cycle Counter

◆Ratio values

◆Readiness status

◆Fault code memory

◆Reset monitor

◆Anti-knock system

◆RAM cells

特殊功能 刷写，发送和接受 CAN-信息，阀门和泵的控制，燃料系统

供应驾驶引导功能，数据输出 Radio， 网关总线控制器，脚本处理

○数据存储，自动测试，远程控制 (DDE 和 ASAP3，按 ASAM HIL-API的 Webservices)
