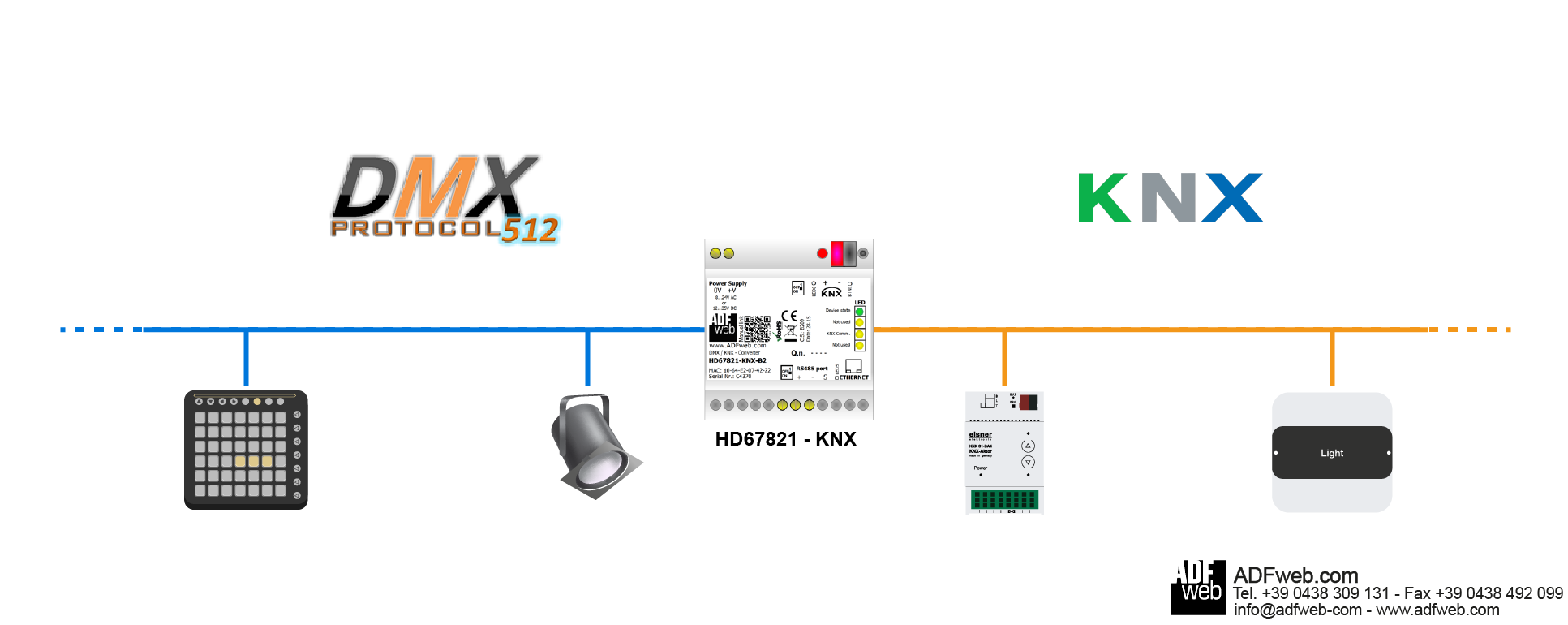

在电脑方面,它使用DMX512协议,允许管理512系列设备。 可以管理从KNX DMX设备方面,像蜡剪,闪光,光的运动,玩的类型等等。
转换器是完全透明的,作为一个真正的DMX控制单元。
HD67821-KNX-B2
DMX / KNX -转换器
( Housing type: B, Fixed Terminal Blocks )
 价格和航运信息
|
|
| 规格: | |
| 港口: | 1 xknx;1 xrs485 |
| KNX协议 | KNX TP |
| RS485协议 | DMX512 |
| 数据速率KNX | 9600个基点 |
| 数据速率DMX | 250 kbps |
| KNX连接器 | KNX总线连接器 |
| DMX连接器 | 3路5毫米接线盒 |
| 电力供应 | 8�21 v交流;12�35 v直流 |
| 电源连接器 | 2路5毫米接线盒 |
| 操作温度 | -40°+ 85°+ 185°F(-40°F) |
| 维度 | 71 x60x95(DxWxH) |
| 重量 | 约200克 |
| 机械修理 | 35毫米的导轨蒙太奇 |
| 软件 | SW67821 |
| 顺序代码: | HD67821-KNX-B2 |
功能模式：该装置有两个功能模式取决于倾斜的位置开关DIP1”：第一，“DIP1 DIP开关在“OFF”的位置，用于该设备的正常工作。第二，与DIP1 DIP开关”在“上”的位置，用于上传项目和/或固件。为后续的更新操作，见“更新设备”部分。根据运作模式，该发光二极管将有具体的功能，见“发光二极管”部分。
发光二极管：该设备有六个发光二极管，用于提供信息的功能状态。该发光二极管的各种含义在下面的表格中描述。LED正常模式启动模式1：设备状态（绿色）缓慢闪烁（~ 1Hz）：设备断电：设备没有动力2：不使用（黄色）：开机状态下快速眨眼眨眼很慢（~ 0.5Hz）：进步3更新：KNX通信（黄色）闪烁时，KNX的帧被接收眨眼眨眼快：开机状态很慢（~ 0.5Hz）：进步4更新：不使用（黄色）关闭眨眼快：开机状态下闪烁的很慢（~ 0.5Hz）：进步5更新：以太网链路（绿色）：以太网电缆连接：以太网电缆断开：以太网电缆连接：以太网电缆断开6：KNX编程（红色）：KNX编程激活：KNX编程没有激活眨眼快：开机状态下闪烁的很慢（~ 0.5Hz）
