Fluke 190 II系列ScopeMeter®手持式示波器

型号:Fluke 190 II系列
发布时间:2017-02-27
售后服务: 技术支持中心

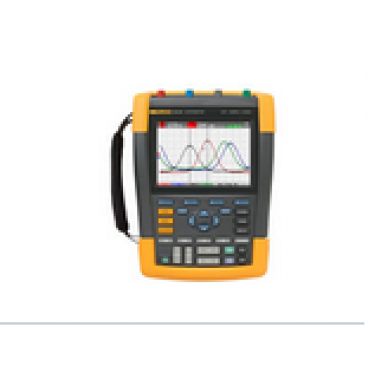

Fluke 190 II系列ScopeMeter®手持式示波器

产品简介:

    Fluke 190 II系列ScopeMeter®手持式示波器适用于标准台式示波器无法适用的环境,包括严苛、危险和脏乱的区域,而且不影响任何性能。

    Fluke 190 II系列ScopeMeter®手持式示波器分为双通道和四通道两种型号,带宽范围为60MHz500MHz,选择符合您的应用和预算的型号。

Fluke 190 II系列ScopeMeter®手持式示波器—ScopeMeter®测试工具20多年的创新成果。

作为安全等级达到CAT III 1000V/CAT IV 600V的双通道和四通道便携式示波器。Fluke 190 II系列ScopeMeter®手持式示波器将性能水平、耐用性和便携性集于一身。您可以选择60MHz100MHz200MHz500MHz带宽型号,实时采样率高达5GS/s,分辨率为200ps,每个通道的深存储器可存储10000个样本。从而可以实现高精度捕获和显示波形细节、噪音个其他干扰。

所有型号均达到IP-51等级,可以防尘、防水、防潮和抵抗大范围的温度变化。

可在三项或多回路工业系统上进行有关时序或幅值的测量,或在受测电路上比较和对比多个测试点。诸如TrendPlotTMScopeRecordTMConnect-and-ViewTM之类的功能有助于您快速诊断工业机械、自动化和流程控制装置以及电力电于设备,从而最大程度地减少维修成本和停机时间,这些功能使示波器尤其是在诊断最棘手问题时易于使用,如复杂波形、感应噪音、间歇事件和信号波形或漂移问题。新型锂电池技术可确保您的示波器全天可用。

使用双通道和四通道CAT IVFluke 190 II系列查看更多信息,解决更多问题。

Fluke ScopeMeter 190 II系列将安全等级和强大的便携性与台式示波器的高性能相结合,这些坚固耐用的ScopeMeter测试工具专门为工厂维护工程师和技术人员设计,能够在艰苦、肮脏、危险的工业条件下工作,测试从微电子到电力电于应用领域的所有设备。

190 II系列是一款易于使用的测试工具,您可以用它来处理任何故障排除任务。器包括万用表,TrendPlotTMScopeRecordTM滚动无纸化记录器模式和带有Connect-and-ViewTM触发的免提操作,还有更多功能:

 两个或四个电气隔离输入

 安全等级为CAT III 1000V/CAT IV 600V

 60MHz、100MHz200MHz500MHz带宽型号可供选择

 采样率高,高达5GS/s,分辨率高达200ps(具体取决于使用的型号和信道)

 深度存储:每个通道波形捕获 10,000 次, 因此您可以放大查看细节

 双通道型号专用的 5000 计数数字万用表

 通过四通道型号中的示波器 BNC 输入端进行四个仪表测量

 Connect-and-View™ 持续自动触发、单次拍摄、脉冲宽度和视频触发

 ScopeRecord 滚动模式,捕获波形取样数据最长达到 48 小时

 TrendPlot,趋势测量读数长达 22

 先进的自动测量,功率(VpwmVAWPF)和时间(mAsV/sw/s

 防尘和防水等级为 IP 51,可用于严苛环境

 锂离子电池支持更长的运行时间间隔:

 190-X04,四通道型号长达 7 小时(标配 BP291

 190-X02,双通道型号长达 4 小时(标配 BP290)或者长达 8 小时(使用选件 BP291

 使用可选的外置电池充电器 EBC290 为备用电池充电

 易于开启的电池盖使您可以轻松更换电池

 当无人看管时,可用标准 Kensington® 锁作为固定和锁定示波器的方便插槽

诊断能力和CAT IV安全等级提升四倍

Fluke ScopeMeter 190 II系列手持式示波器采用双重绝缘的双通道和四通道浮动示波器,安全等级适合在CAT III 1000V/CAT IV 600V环境中进行测量。

试用四个通道您能做什么呢?

  同时进行多项测量,从而查出最复杂的排障问题的根本原因。

轻松诊断多个信号有关时序的问题

 同时且实时检查多个相关信号

 测量输入和输出信号组合、系统安全联装置和反馈环路

查找工业系统中的问题,包括:

 电路电压/电流过载

 衰减/输入阻抗失配

 载信号波动/漂移

 调节电路信号完整性

 关键信号测试点验证

 输入/输出/反馈时间问题

 感应噪音和干扰

 随机关闭和重置

诊断VSDs*或功率逆变器和转换器»

    三相功率输入中的谐波、瞬变和负载

    排除故障控制电路中直流至交流转换器或输出IGBT栅极级的故障

    电缆接口-测试反射和瞬变的PWM输出

    精确测量IGBT脉冲边沿的上升时间、反射的幅值和峰值

    进行Vpwm测量,测量驱动输出上的有效电压

可在mV至kV的范围内安全测量

独立的绝缘输入使您可以对具有不同接地参照的混合电路进行测量,从而降低了发生意外短路的风险。传统的台式示波器没有配备差分探头和绝缘变压器,只能参照线路功率接地的测量结果。借助于应用范围广泛(从 mV kV)的标准探头,您可以应对从微电子领域到重型高压电气应用的任何问题。

可用于严苛环境的 IP-51 防护等级

ScopeMeter® 手持式示波器坚固耐用且防振,适合在脏乱、危险的环境中使用。 配有密封的外壳,可防尘、防水、防潮,并抵御空气污染。 每次使用ScopeMeter® 手持示波器时,您均可放心使用,它会可靠地为您解决任何问题。

内置数字万用表

使用内置的 5000 计数数字万用表可使您方便地从波形分析转换为精确的万用表测量。 测量功能包括VdcVacVac+dc、电阻、连通性和二极管测试。 使具备广泛换算系数的合适的分流器、探头或适配器来测量电流和温度。

便携性良好

新型高性能电池采用先进的锂电池技术,可连续工作七小时。 易于开启的电池盖使您可以快速更换电池。

USB连接便于捕获和共享波形

新型 Fluke 190 II 系列提供两个 USB 端口,并与测量输入电路绝缘。 它便于将数据传输至 PC。 可记录波形,并与原始设备制造商、同事和支持人员共享波形。 可将波形、屏幕捕获内容和仪器设置保存至 USB 存储设备。 ScopeMeter® 测试工具可将文件存储为 CSV 格式,这种格式的文件可传输至 U 盘。 这种文件格式可以在 Excel® 中用于进一步处理数据,也可以在 FlukeView® 中用于更详细地分析波形。

Connect-and-View™ 触发可实现瞬时、稳定的显示

如果您曾使用过其它示波器,您就会明白触发有多么棘手。 如果设置不正确,结果可能不稳定或不正确。Connect-and-View™通过识别信号类型来自动设置正确的触发。 无需触压按钮,您便可获得稳定、可靠、重复显示的所有信号,包括电机驱动和控制信号。当您快速、连续地测量一系列测试点时,该功能尤为迅捷和方便。

ScopeRecord™ 模式可实现长达 48 小时的高分辨率波形记录

ScopeRecord™ 存储器可在每个通道上存储高达 30000 个或更多数据点,并以 8 ns 的速度捕获快速间歇性事件和故障。(可存储两组多通道记录,供日后分析之用。)

l  记录事件,如动态文件和 UPS、电源或电机启动周期。

l  借助于保持触发模式,ScopeMeter® 测试工具可自动识别电源故障并存储其之前的波形数据。

TrendPlot™ 无纸化记录仪 - 记录时长达 22 天,可帮助您查找间歇性故障。

最难查找的故障是那些偶尔发生的故障。 这些间歇性故障可能是由连接不当、灰尘、污垢、腐蚀、断线或破损的接头引起。 线路中断、凹陷或电机启动和停止也可能导致停机。 当发生这些情况时,您可能不在附近,但 FlukeScopeMeter® 测试工具会帮您随时监控。

l  显示长达 22 天内的最小峰值和最大峰值以及平均值

l  显示所有输入的电压、电流、温度、频率和相位,所有这些项目均标有时间和日期,以便查明故障


技术指标

带宽

Fluke 190-504500 MHz

通道数量

Fluke 190-504500 MHz4 通道

实时采样率

Fluke 190-504 5 GS/s

输入

Fluke 190-X04 4x BNC 输入用于示波器和万用表测量
Fluke 190-X02
2 BNC 输入和 1 DMM 输入

独立浮动隔离输入

输入、参考和接地之间高达 1000 V CAT III/600 V CAT IV

时基范围

1 ns/div 4s/div190-504500 MHz 型号)

输入灵敏度

2 mV-100 V/div 加上各种衰减

触发类型

Connect-and-View™,自由运行,单次拍照,边缘,延时,双斜率,
视频,视频线路,可选脉冲宽度,N 循环

触发源

Fluke 190-X044 BNC 输入

电子脉冲捕获

8 ns

示波器测量

光标: 7
自动: 30

最大记录长度

ScopeRecord 模式: 每次输入 30,000 pt
示波器模式: 每次输入 10,000 pt

存留

数字余辉提供了类似于模拟示波器的波形衰减

波形比较

带有自动通过/失败测试的波形参考


DMM规格(双通道型号)

仪表输入

(也用作示波器模式的外部触发输入)

4 mm 香蕉插头输入与示波器输入和接地完全隔离

最大分辨率

5000 计数

测量

VdcVac rmsVac+dc rms,电阻,持续性,二极管测试,电流(通过电流钳或分流器),温度 ºC ºF(使用可选转换器)

存储位置

屏幕 + 设置30 个存储波形、10 个存储记录和 9 个存储屏幕副本。

显示屏

153 mm 快速更新的全彩色 LCD


安全规格

电气安全性

1,000V CAT III/600V CAT IV (EN61010-1)


机械和通用规格

尺寸

270 x 190 x 70 mm

2.2 kg

保修

主机三年保修

锂离子电池

Fluke 190-XX4 BP291 (4800mAh)
