  CAN通道有一个9针的D-SUB的插头图1，引脚描述见表1。

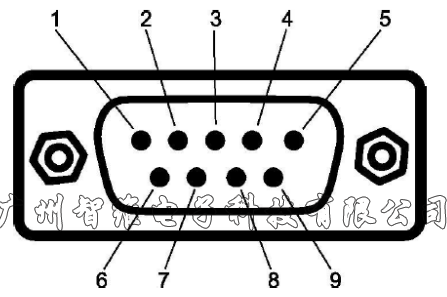

                                   图1：D-SUB连接器引脚序号

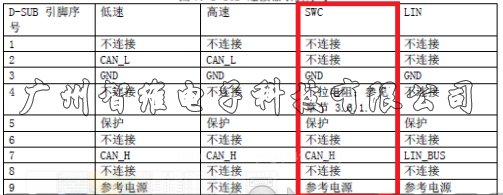

                                      表1：D-SUB引脚配置功能

    上述接口引脚定义是为本公司Kvaser产品专用的功能接口，接口引脚序号与功能参照图1、表1。 图2、3、4为三角插口的外形图。

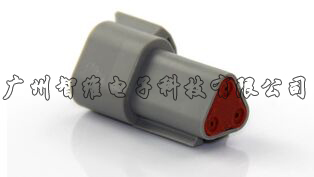

                              图2：三角插头正面

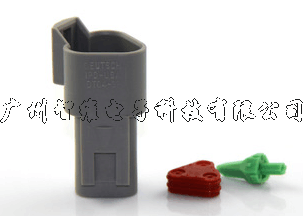

                              图3：三角插头侧面

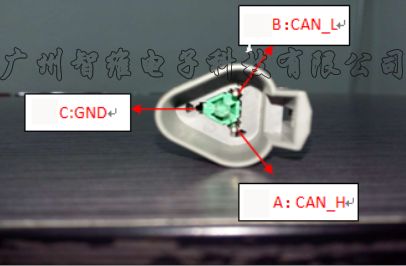

                              图4：三角插口针脚正面图

三角插口共有三个针脚插孔：A、B、C。D-SUB插头的2、7针对应着CAN_H、CAN_L功能，从其中接线出来到三角插口，分别对应着三角插口的A、B插孔；这样可以实现CAN_H、CAN_L在D-SUB与三角插口之间的串口转换，可以进行两种不同插口设备的CAN通道连通。三角插口的C插孔悬空，即相当于接地。

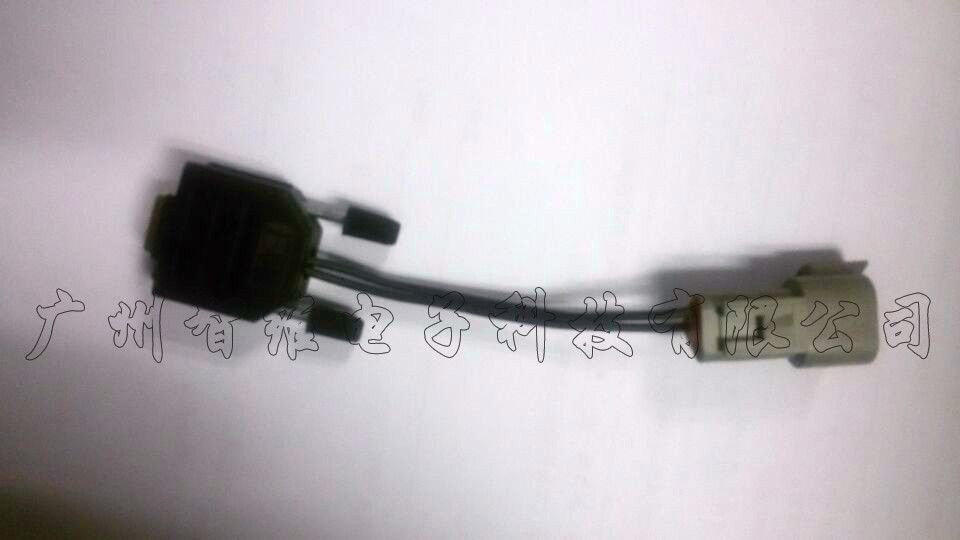

                                                      图5：J1939 D-SUB插头转三角插口样品
