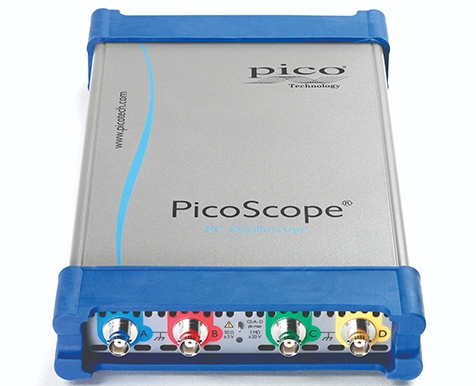

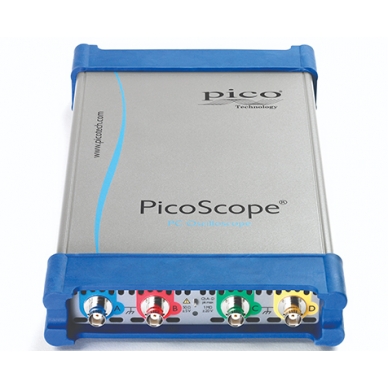

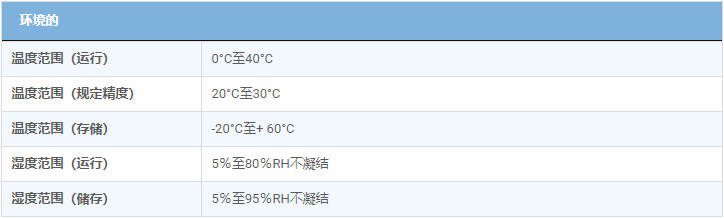

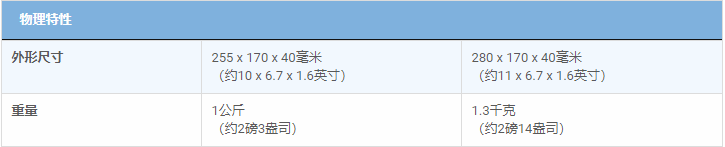

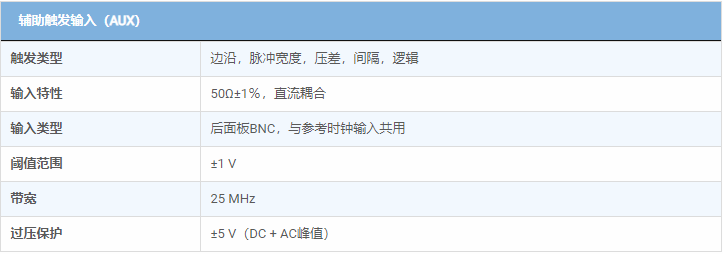

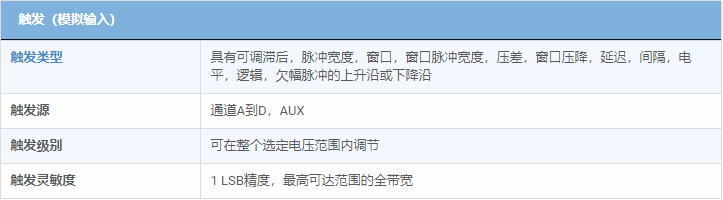

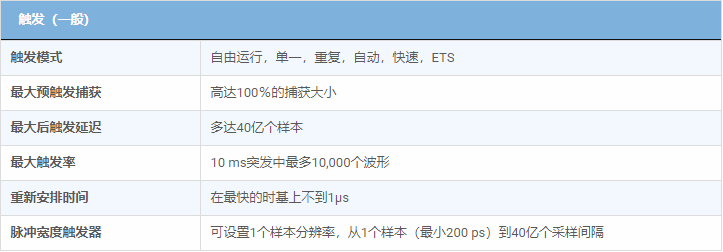

深存储器高性能USB示波器

PicoScope 6000系列是终极USB示波器。标准配置包括串行解码，模板限制测试和分段存储器等高端功能。

·4个频道

·500 MHz带宽

·5 GS / s实时采样

·2 GS超深记忆

·每秒170,000个波形

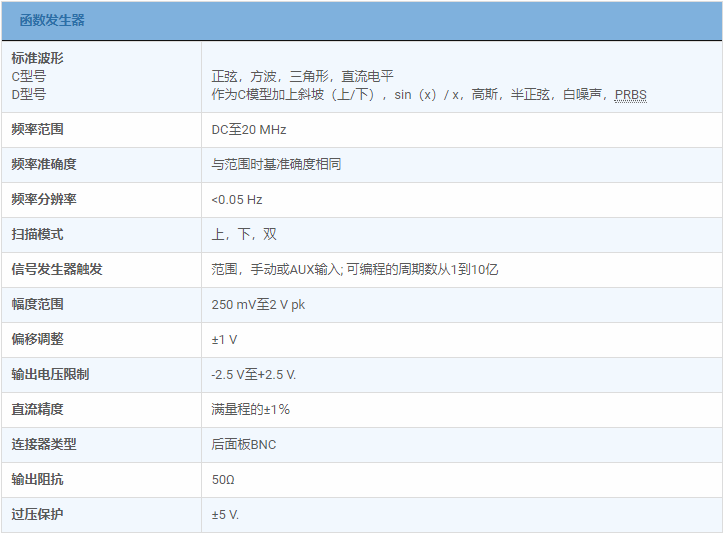

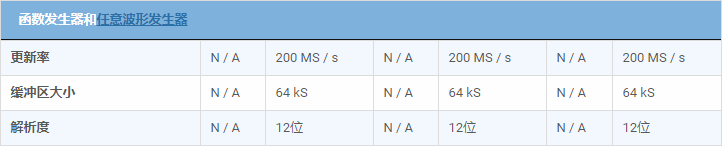

·任意波形发生器（AWG）

·USB 3.0接口

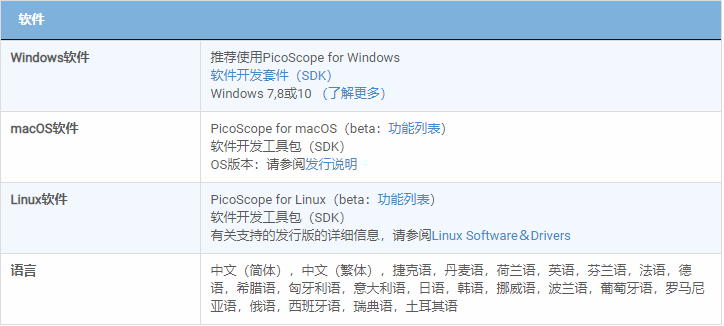

·Windows，Linux和Mac软件

---

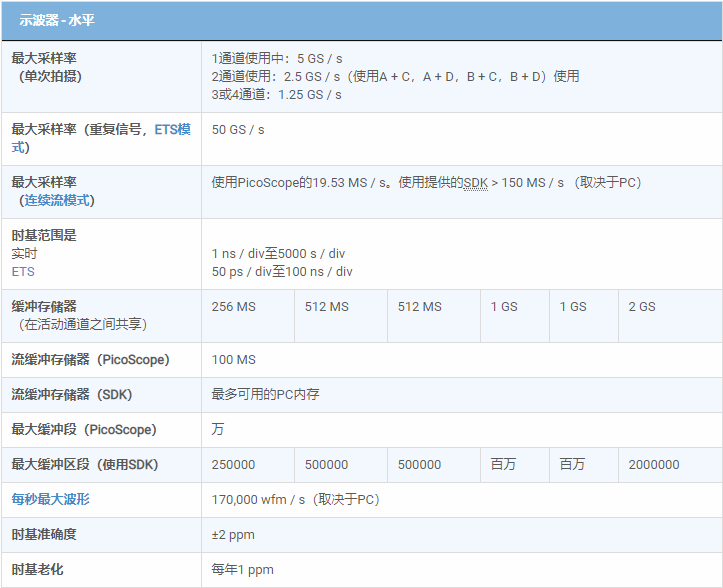

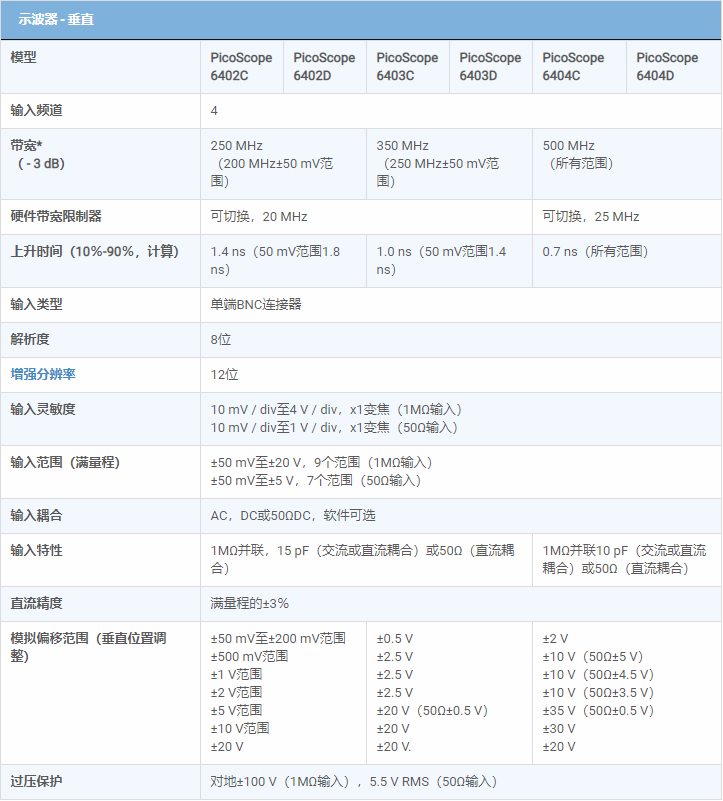

一流的带宽，采样率和存储深度

凭借250 MHz至500 MHz的模拟带宽以及5 GS / s的实时采样率，PicoScope 6000系列示波器可以显示200 ps时间分辨率的单次脉冲。等效时间采样（ETS）模式将最大采样速率提高到50 GS / s，为重复信号提供更精确的20 ps定时分辨率。

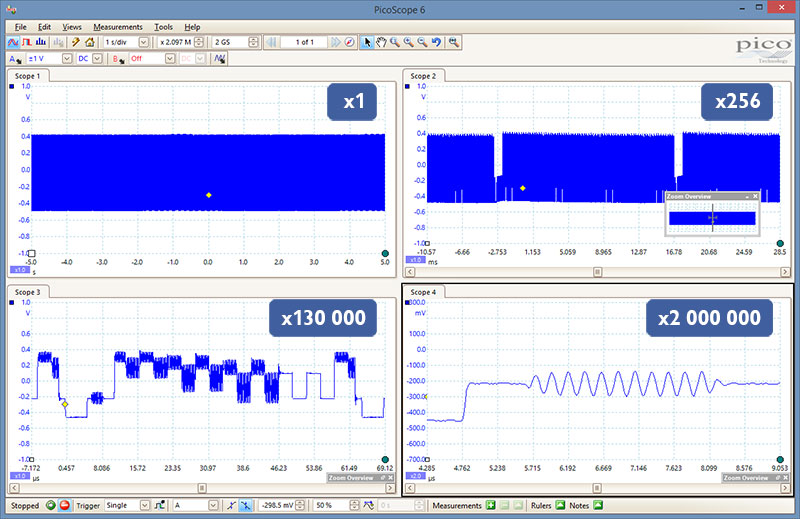

PicoScope 6000系列以任何价格为您提供任何示波器标配的最深缓冲存储器。SuperSpeed USB 3.0接口和硬件加速功能可确保即使长时间捕获也能实现流畅和灵敏的显示。其他示波器具有较高的最大采样率，但没有深存储器，它们无法在长时基上维持这些速率。PicoScope 6404D上的2千兆采样缓冲器可以以5 GS / s的最大采样率保持两次200 ms的捕获。为了帮助管理所有这些数据，PicoScope可以使用两种缩放方法进行缩放，最多可缩放1亿次。有缩放按钮和概览窗口，只需用鼠标拖动即可缩放和重新定位显示。

---

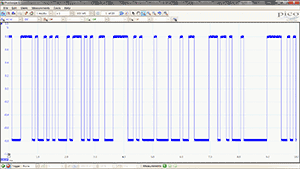

硬件加速引擎（HAL4）

启用深存储器时，有些示波器会很困难; 屏幕更新速度变慢，控件变得无法响应。PicoScope 6000系列通过在示波器内部使用专用硬件加速引擎来避免此限制。其大规模并行设计有效地创建了要在PC屏幕上显示的波形图像，并允许每秒连续捕获和显示25亿个样本。

PicoScope示波器比竞争对手的示波器（基于PC和示波器）更好地管理深存储器。

PicoScope 6000系列配备第四代硬件加速（HAL4）。这加快了示波器操作的范围，例如允许波形更新速率超过每秒170 000个波形以及分段存储器/快速触发模式。硬件加速引擎可确保消除对USB连接或PC处理器性能成为瓶颈的任何担忧。

---

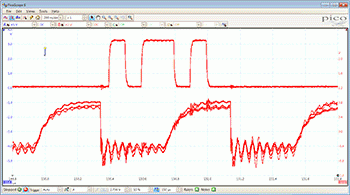

每秒170 000个波形

评估示波器性能时要了解的重要规格是波形更新速率，表示为每秒波形。虽然采样率表示示波器在一个波形或周期内对输入信号进行采样的频率，但波形捕获率是指示波器采集波形的速度。

具有高波形捕获率的示波器可以更好地直观地了解信号行为，并显着提高示波器快速捕获瞬态异常（例如抖动，欠幅脉冲和毛刺）的可能性 - 您可能甚至不知道这些异常存在。

PicoScope深存储示波器使用硬件加速来实现每秒超过170,000个波形。

---

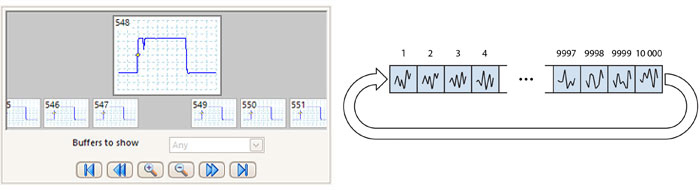

波形缓冲区和导航器

曾经在波形上发现了一个小故障，但是当你停止它的范围时它已经消失了？使用PicoScope，您不再需要担心丢失毛刺或其他瞬态事件。PicoScope可将最后一万个示波器或频谱波形存储在其圆形波形缓冲器中。

缓冲导航器提供了一种有效的导航和搜索波形的方法，有效地让您回头时间。掩模限制测试等工具也可用于扫描缓冲区中的每个波形，以查找掩码违规。

---

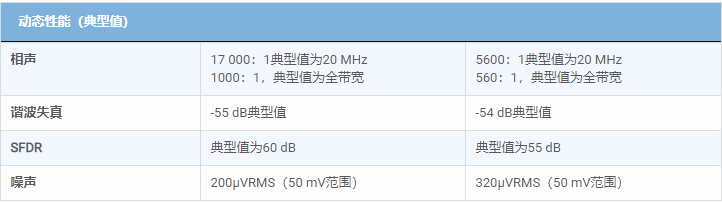

信号完整性

大多数示波器都是以低廉的价格建造的。PicoScopes符合规范。

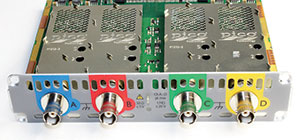

精心的前端设计和屏蔽可降低噪音，串扰和谐波失真。多年的示波器设计经验可以从改善带宽平坦度和低失真中看出。

我们为产品的动态性能感到自豪，与大多数示波器制造商不同，我们会详细公布我们的规格。结果很简单：当您探测电路时，您可以信任您在屏幕上看到的波形。

---

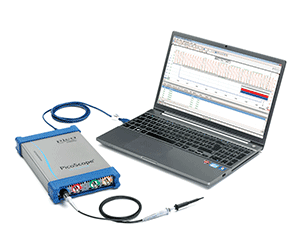

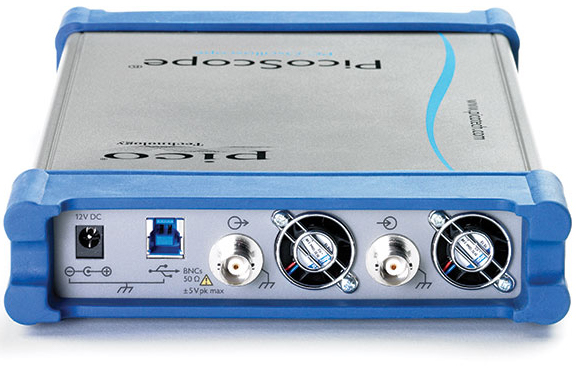

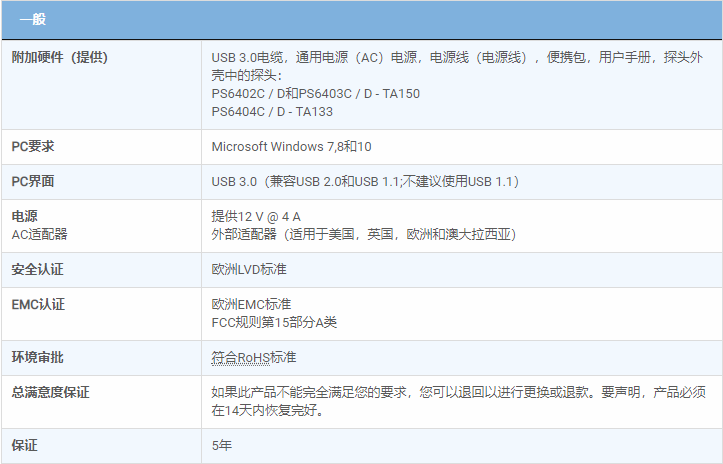

USB连接

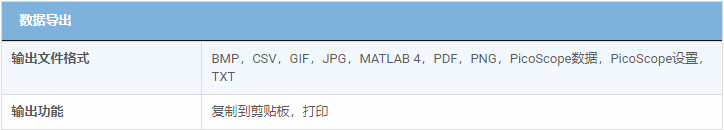

USB连接不仅可以实现高速数据采集和传输，还可以快速，轻松地从现场打印，复制，保存和通过电子邮件发送数据。

PicoScope 6000系列示波器具有SuperSpeed USB 3.0连接，使得已经优化的数据传输过程和波形更新速率更快。USB 3.0连接的其他优点包括更快的波形保存和使用SDK时超过150 MS / s的更快的无间隙连续流，同时示波器仍然与旧USB系统向后兼容。

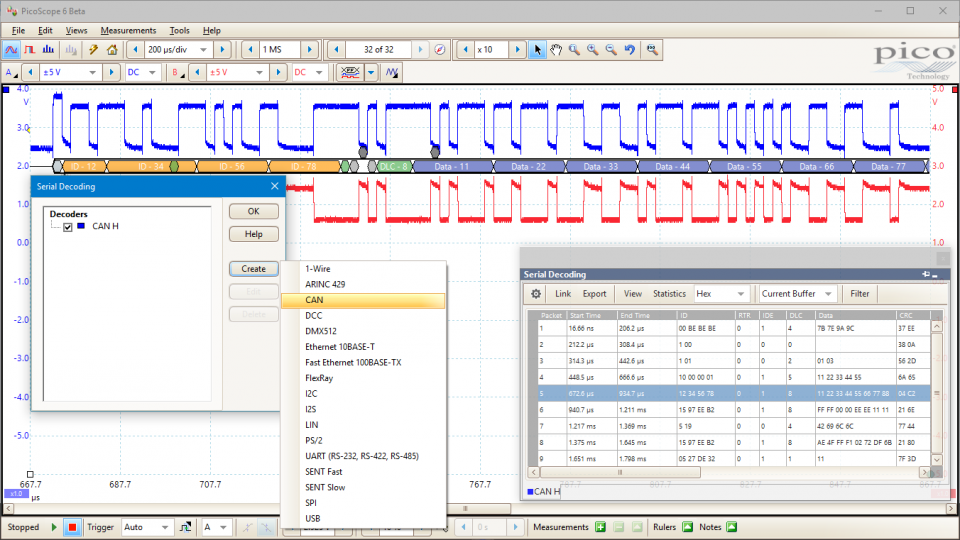

串行总线解码和协议分析

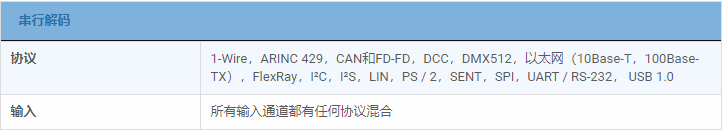

PicoScope可以解码1-Wire，ARINC 429，CAN＆CAN-FD，DCC，DMX512，以太网10Base-T和100Base-TX，FlexRay，I²C，I²S，LIN，PS / 2，MODBUS，SENT，SPI，UART（RS）标准配置为-232 / RS-422 / RS-485）和USB 1.1协议数据，开发中有更多协议，将来可通过免费软件升级获得。

图形格式以数据总线时序格式显示解码数据（十六进制，二进制，十进制或ASCII），公共时间轴上的波形下方，错误帧标记为红色。可以缩放这些帧以调查噪声或信号完整性问题。

表格格式显示了已解码帧的列表，包括数据和所有标志和标识符。您可以设置过滤条件以仅显示您感兴趣的帧或搜索具有指定属性的帧。统计选项显示有关物理层的更多详细信息，例如帧时间和电压电平。PicoScope还可以导入电子表格，将数据解码为用户定义的文本字符串。

---

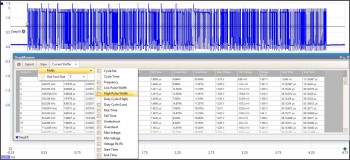

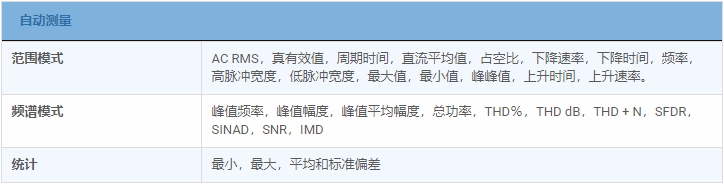

DeepMeasure TM

一个波形，数百万次测量。 波形脉冲和周期的测量是验证电气和电子设备性能的关键。 DeepMeasure通过每次触发采集，在多达一百万个波形周期内自动测量重要波形参数。结果可以很容易地分类，分析并与波形显示相关联。

---

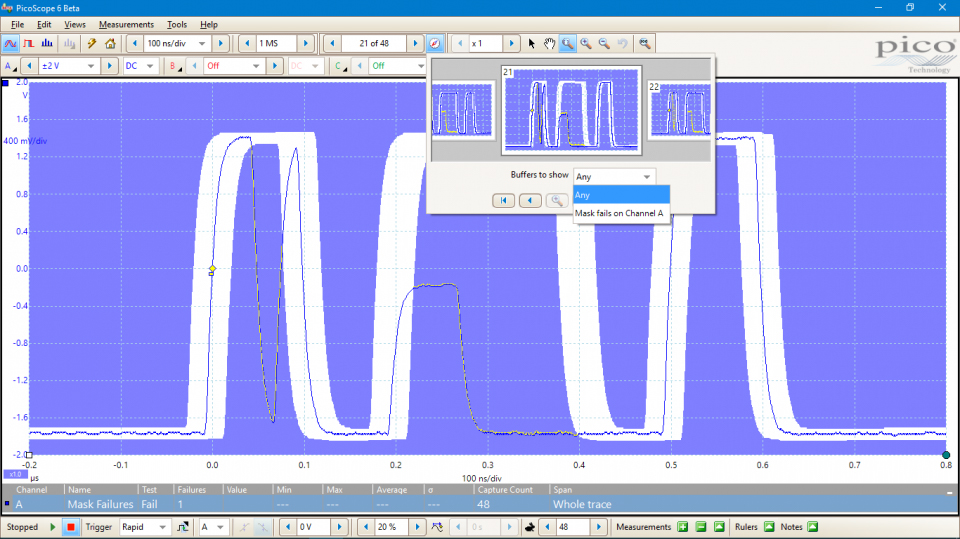

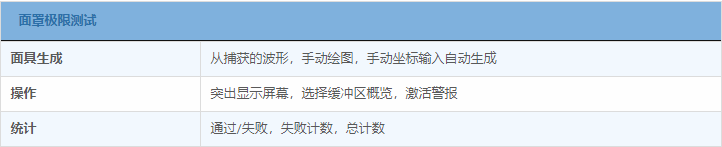

面罩极限测试

掩模限制测试允许您将实时信号与已知良好信号进行比较，并且专为生产和调试环境而设计。只需捕获已知的良好信号，在其周围绘制一个遮罩，然后连接待测系统。PicoScope将检查掩码违规并执行通过/失败测试，捕获间歇性毛刺，并可在“测量”窗口中显示故障计数和其他统计信息。

---

硬件加速引擎（HAL3）

启用深存储器时，有些示波器会很困难; 屏幕更新速度变慢，控件变得无法响应。PicoScope 6407通过在示波器内部使用专用硬件加速引擎来避免此限制。其大规模并行设计有效地创建了要在PC屏幕上显示的波形图像，并允许每秒连续捕获和显示25亿个样本。

PicoScope示波器比竞争对手的示波器（基于PC和示波器）更好地管理深存储器。

PicoScope 6000系列配备第三代硬件加速（HAL3）。这加快了操作区域，例如允许波形更新速率超过每秒130 000个波形以及分段存储器/快速触发模式。硬件加速引擎可确保消除对USB连接或PC处理器性能成为瓶颈的任何担忧。

---

每秒130 000个波形

评估示波器性能时要了解的重要规格是波形更新速率，表示为每秒波形。虽然采样率表示示波器在一个波形或周期内对输入信号进行采样的频率，但波形捕获率是指示波器采集波形的速度。

具有高波形捕获率的示波器可以更好地直观地了解信号行为，并显着提高示波器快速捕获瞬态异常（例如抖动，欠幅脉冲和毛刺）的可能性 - 您可能甚至不知道这些异常存在。

PicoScope示波器使用硬件加速来实现每秒超过130,000个波形。

---

波形缓冲区和导航器

曾经在波形上发现了一个小故障，但是当你停止它的范围时它已经消失了？使用PicoScope，您不再需要担心丢失毛刺或其他瞬态事件。PicoScope可将最后一万个示波器或频谱波形存储在其圆形波形缓冲器中。

缓冲导航器提供了一种有效的导航和搜索波形的方法，有效地让您回头时间。掩模限制测试等工具也可用于扫描缓冲区中的每个波形，以查找掩码违规。

---

高端功能为标准配置

购买PicoScope并不像从其他示波器公司购买，其中可选的附加功能大大增加了价格。凭借我们的示波器，价格中包括串行解码，模板限制测试，高级数学通道，分段存储器和信号发生器等高端功能。

为了保护您的投资，可以更新范围内的PC软件和固件。Pico Technology通过软件下载免费提供新功能的历史悠久。与年轻的其他公司不同，我们年复一年地兑现了对未来改进的承诺。我们产品的用户通过成为终身客户来奖励我们，并经常向我们的同事推荐我们。

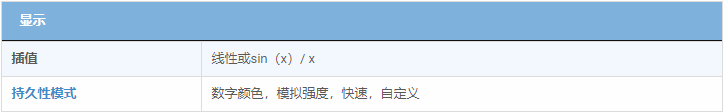

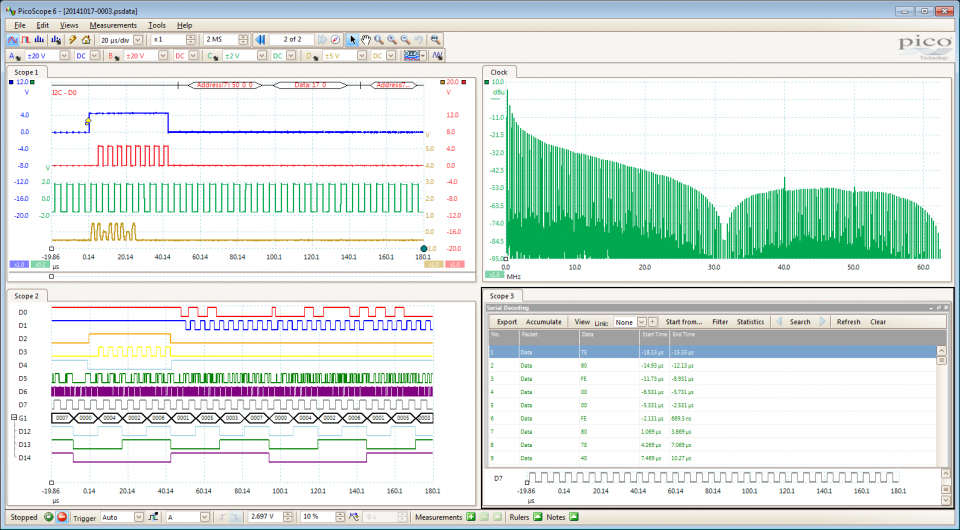

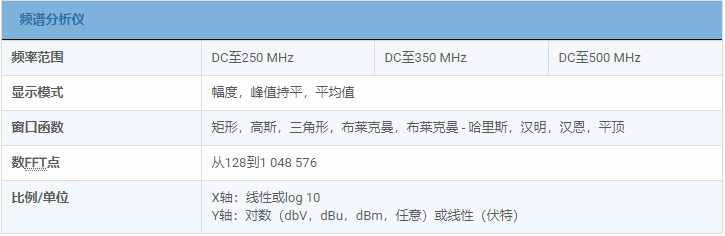

高级显示

PicoScope软件将几乎所有显示区域专用于波形，以便您可以一次查看最大数据量。与传统的台式示波器相比，可视区域更大，分辨率更高。

通过如此大的显示区域，您还可以创建可自定义的分屏显示，并同时查看同一信号的多个通道或不同视图。如示例所示，该软件甚至可以同时显示多个示波器和频谱分析仪迹线。每个波形均可使用单独的缩放，平移和滤波器设置，以实现最大的灵活性

PicoScope软件可通过鼠标，触摸屏或键盘快捷键进行控制。

---

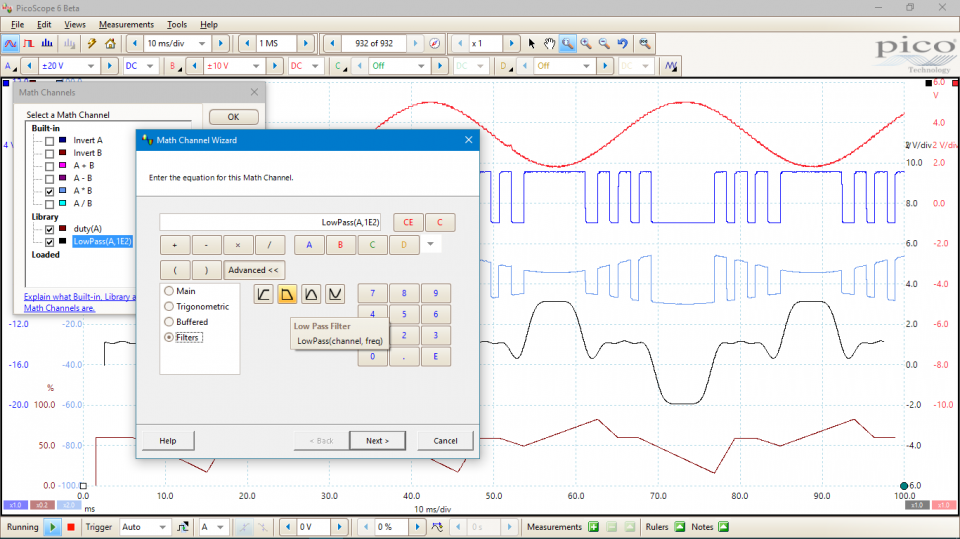

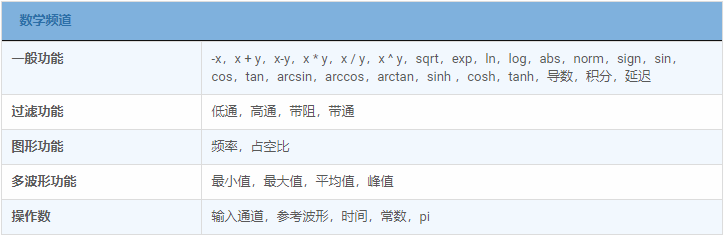

数学通道和过滤器

在许多示波器上，波形数学只意味着简单的计算，例如A + B.使用PicoScope，它意味着更多，更多。

使用PicoScope 6，您可以选择简单的函数，例如加法和反演，或打开公式编辑器来创建涉及滤波器（低通，高通，带通和带阻滤波器），三角函数，指数，对数，统计，积分和导数的复杂函数。

波形数学还允许您绘制实时信号以及历史峰值，平均值或滤波波形。

您还可以使用数学通道显示复杂信号中的新细节。一个例子是绘制信号随时间变化的占空比或频率。

---

PicoScope示波器软件中的定制探头

自定义探头功能允许您校正连接到示波器的探头，传感器或传感器中的增益，衰减，偏移和非线性。这可用于缩放电流探头的输出，以便正确显示安培。更高级的用途是使用表查找功能来缩放非线性温度传感器的输出。

包括标准Pico提供的示波器探头和电流钳的定义。可以保存用户创建的探针以供以后使用。

---

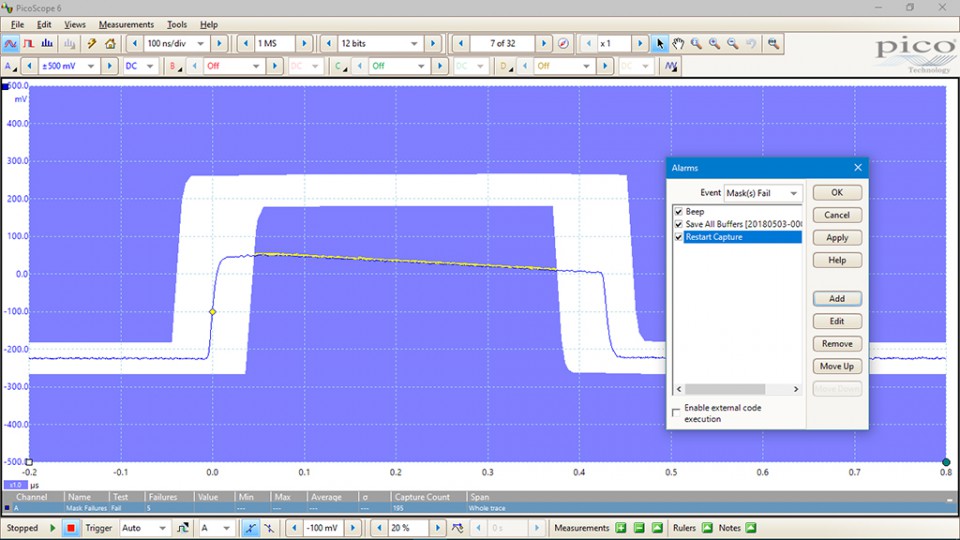

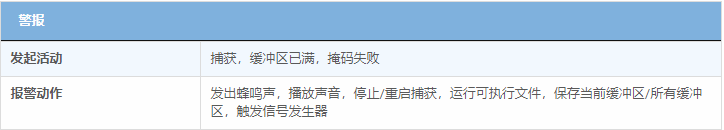

警报

您可以对PicoScope进行编程，以便在检测到掩码限制失败，触发器和缓冲区已满等事件时执行操作。。

PicoScope的操作包括保存文件，播放声音，执行程序或触发任意波形发生器。

报警与掩模极限测试相结合，有助于创建功能强大且省时的波形监控工具。捕获已知良好信号，在其周围生成掩码，然后使用警报自动保存不符合您规格的任何波形（包括时间戳）。
